Porte OU Exclusif C-MOS
Électronique

74HC00

Le montage Porte OU Exclusif transistorisée illustre le fonctionnement de la porte OU exclusif. Comme nous avons déjà réalisé différents circuits numériques en combinant les portes NON-ET, vous supposez peut-être qu'il est également possible de réaliser des portes OU exclusif. Bien entendu et nous allons le démontrer dans ce montage.

Une fois le câblage terminé, mettez te circuit sous tension puis enfoncez S1. Que fait la diode LED1?

À présent, relâchez S1 et enfoncez S2. Que fait ta diode LED1 cette fois?

Tout en maintenant S2 enfoncé, appuyez sur S1. Y a-t-il un changement au niveau de la diode LED1 ?

Vous voyez que ce circuit se comporte comme la porte OU exclusif réalisée au montage Porte OU Exclusif transistorisée. La sortie prend la valeur 1 aussi longtemps que les entrées possèdent des valeurs différentes. Néanmoins, dès que les deux entrées sont identiques - 0 ou 1 - la sortie de la porte prend la valeur 0.

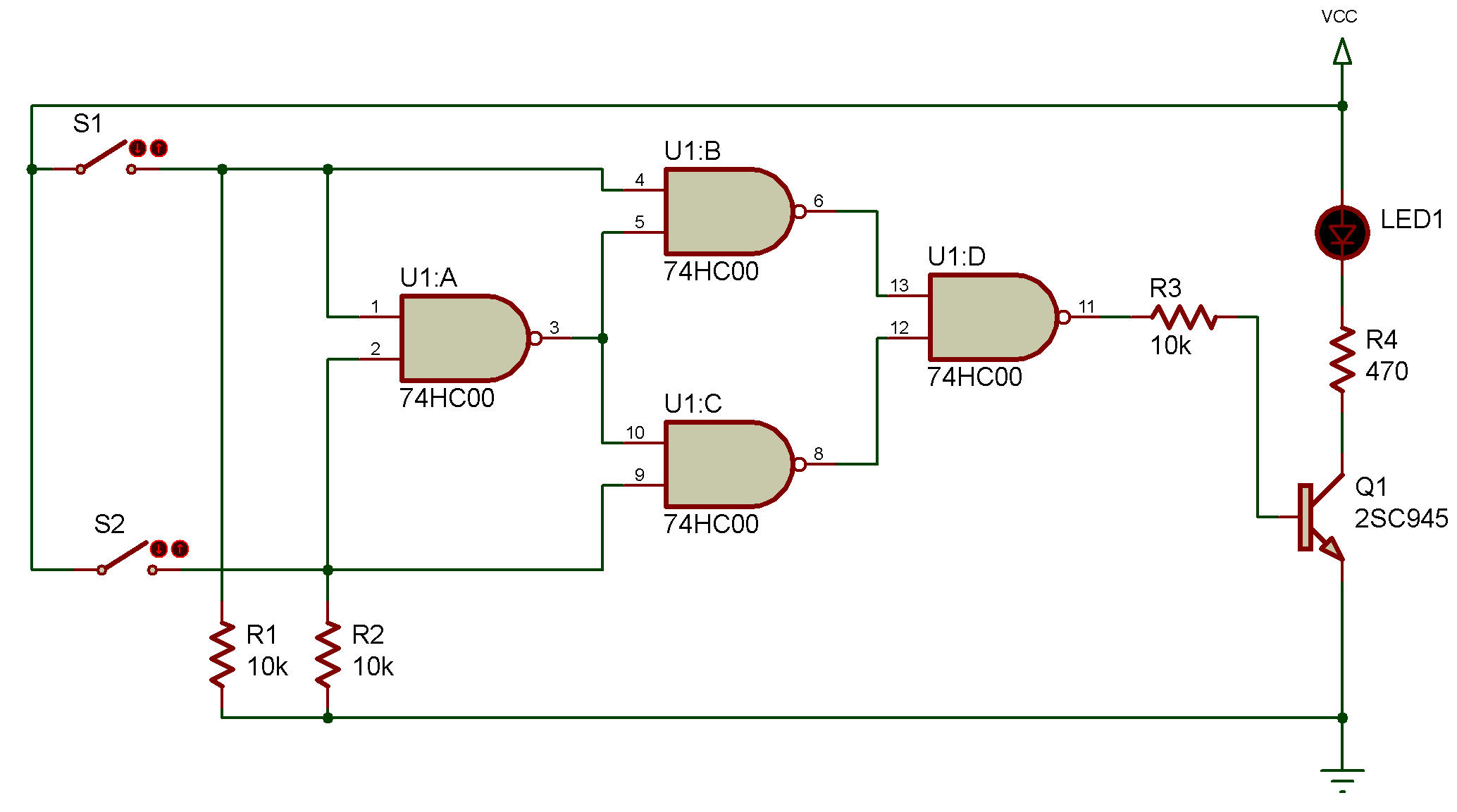

Réfléchissez bien et essayez de suivre chaque entrée de valeur 0 oui à travers le circuit jusqu'à ce que vous atteigniez ta sortie. Pour vous aider, vous pouvez placer un chiffre 0 ou 1 à côté de l'entrée et de la sortie de chaque porte NON-ET sur le diagramme schématique.
