Porte OU Exclusif transistorisée
Électronique

Porte OU exclusif???

Ne vous étonnez pas si vous ne savez pas de quoi il s'agit... nous n'avons pas encore abordé le s portes OU exclusif jusqu'à présent.

Ce montage vous permettra toutefois de vous familiariser avec ce circuit fascinant. Une porte OU exclusif est un circuit logique qui produit une sortie de valeur 0 uniquement lorsque des signaux de valeur 1 et 0 sont simultanément appliqués à au moins deux bornes d'entrée.

Il produit une sortie de valeur 1 quand les signaux d'entrée sont identiques (0 ou 1). La porte OU exclusif transistorisée que nous allons réaliser vous permettra de comprendre son fonctionnement. Notez que les signaux d'entrée prennent la valeur 1 quand les manipulateurs sont enfoncés, et la valeur 0 quand ils sont relâchés.

Le signal de sortie prend la valeur 1 quand la diode LED s'allument et valeur 0 quand elle s'éteint.

Une fois le câblage terminé, mettez le circuit sous tension et voyez ce qu'il se passe au niveau de la diode LED quand vous enfoncez et relâchez S1 et S2.

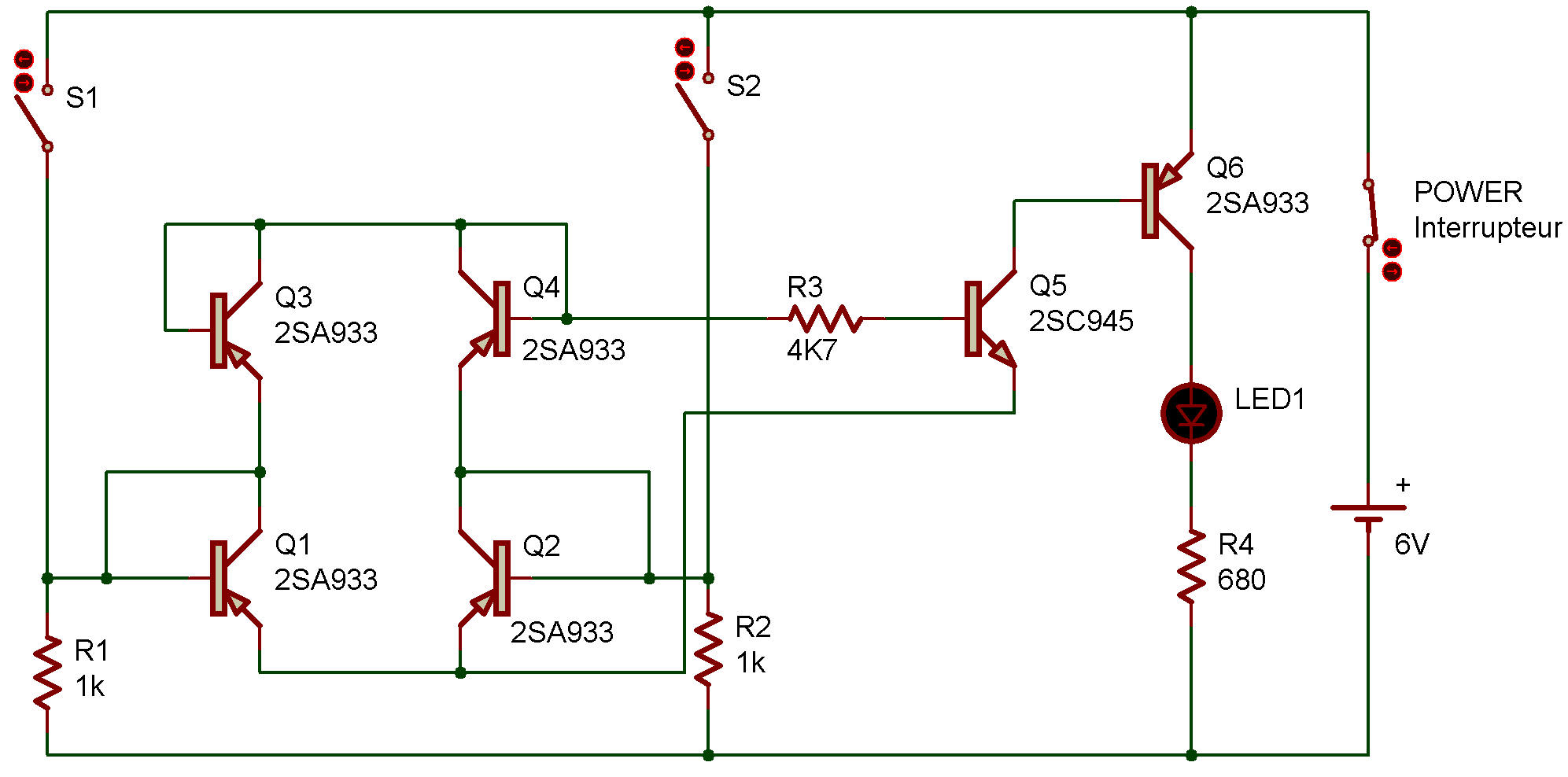

La Figure 1 illustre le fonctionnement de ce circuit. Essayez de suivre le chemin emprunté par le courant su rie diagramme schématique.
