Chiffres et comptes expliqués

Lors de l'achat d'un multimètre, vous devez faire attention à de nombreuses choses, mais que signifient les termes
chiffre et nombre, et quelle est la différence entre eux ?

Chiffre

Les spécifications d'un multimètre comportent presque toujours un certain nombre de chiffres. Il s'agit du nombre de
chiffres que l'appareil peut afficher à l'écran.

Demi-chiffres

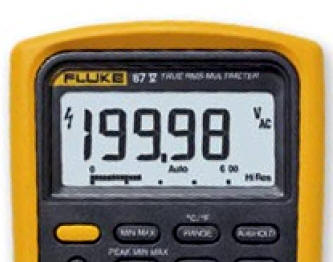

Prenons l'exemple du compteur ci-dessus, dont l'affichage comporte 4½ chiffres, 2000 comptes.

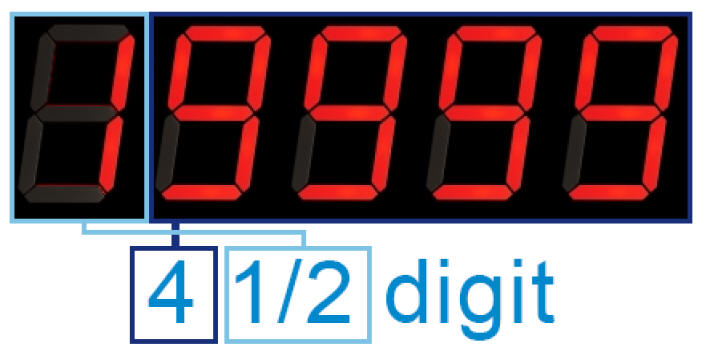

Pour mieux l'expliquer, le nombre  4½ doit être divisé en un nombre entier et une fraction.

Le nombre 4 représente le nombre de chiffres que le compteur peut afficher de 0 à 9. Ce sont les derniers chiffres, comme par exemple 9998 pour le compteur ci-dessus.

La fraction représente la valeur que peut prendre le plus grand nombre, dans ce cas, 1 au maximum. Ce chiffre peut
être 0 ou 1.

Trois quarts de chiffres

Pour compliquer encore l'histoire, il existe également des affichages 3/4. Ces affichages sont globalement identiques à ceux mentionnés précédemment.

Cependant, la fraction signifie que le premier nombre peut être compris entre 0 et 4.

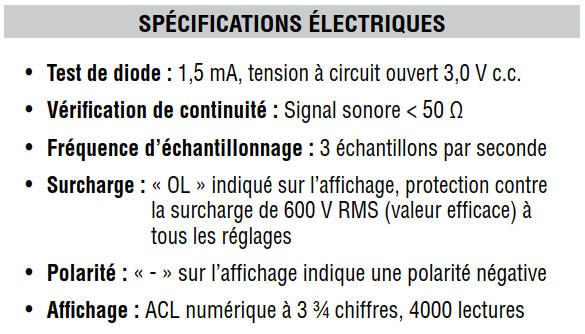

Voici un exemple : il s'agit d'un multimètre à 3 3/4 chiffres, 4000 comtes.

Cela signifie que les 3 derniers chiffres sont pleins et que le premier chiffre peut être affiché de 0 à 3.

Ce n'est pas la fin de l'histoire, certains fabricants utilisent l'indication 3/4 pour indiquer que le premier chiffre de leur
compteur peut aller jusqu'à 2 ou 4 ou 6.

Cela signifie qu'un compteur à 3 3/4 chiffres peut indiquer un maximum de 2999 ou 6999 ou 4999 dans ce cas.

Une fois la théorie expliquée, l’exemple suivant peut être une bonne clarification.

Compter

L'autre façon d'indiquer le nombre est un peu plus intuitive. La valeur de comptage indique le nombre total de valeurs que le multimètre peut afficher.

Si un multimètre peut afficher 0 et 1, sa valeur de comptage est de 2.

S'il peut afficher de 0 à 9, sa valeur de comptage est de 10, car 10 valeurs peuvent être affichées.

Pour le premier multimètre, la valeur est 19999, comme indiqué à l'écran. Cet affichage peut afficher de 0 à 19999.

Cela signifie que ce multimètre a une capacité de comptage de 20 000.

Accords et conversions

Certains fabricants précisent le nombre de chiffres, tandis que d'autres le comptes.

Bien qu'il s'agisse de deux noms différents, il est possible de convertir les valeurs de compte et de chiffre.

Malheureusement, le facteur de conversion n'est pas univoque et dépend de l'interprétation du fabricant.

Cependant, en règle générale, le tableau suivant peut être utilisé :

Tableau de conversion

Pourquoi une valeur de chiffre/compte élevée ?

Le multimètre peut afficher ces valeurs dans n'importe quelle plage.

Ainsi, si, par exemple, le deuxième multimètre affiche 39,99 V, il passera à 40,0 V lorsque la tension augmentera.

Dans ce cas, la précision des mesures diminuera de une décimale.

L'intérêt d'une valeur de comptes ou de chiffres plus élevée réside dans le fait qu'elle améliore la précision du multimètre. Il est donc facile de constater, en fonction du prix, si un multimètre affiche une valeur de comptes ou de chiffres plus élevée.

Cependant, cela ne signifie pas que le multimètre mesure mieux. La précision dépend largement de la qualité des composants.

Si le convertisseur analogique/numérique ne peut pas afficher 50 000 niveaux, il est inutile de lui connecter un afficheur à 50 000 comptes.

Un multimètre de 2 000 comptes peut afficher des valeurs jusqu'à 1 999,

Un de 4 000 comptes jusqu'à 3 999 et un de 6 000 comptes jusqu'à 5 999.

Un nombre de points plus élevé permet généralement des mesures plus précises, mais il est important de vérifier les spécifications de précision du multimètre, car un nombre de points plus élevé ne garantit pas automatiquement une précision supérieure.

Signification de chaque décompte

2 000 comptes : affiche jusqu'à 1 999.

Ceci est courant dans les multimètres à 3½ chiffres où le premier chiffre est un « 1 » ou 0 ou vide.

4  000 comptes : affiche jusqu'à 4 999. Multimètre à 3¾ chiffres où le premier chiffre est « 1 à 3 » ou 0 ou vide.

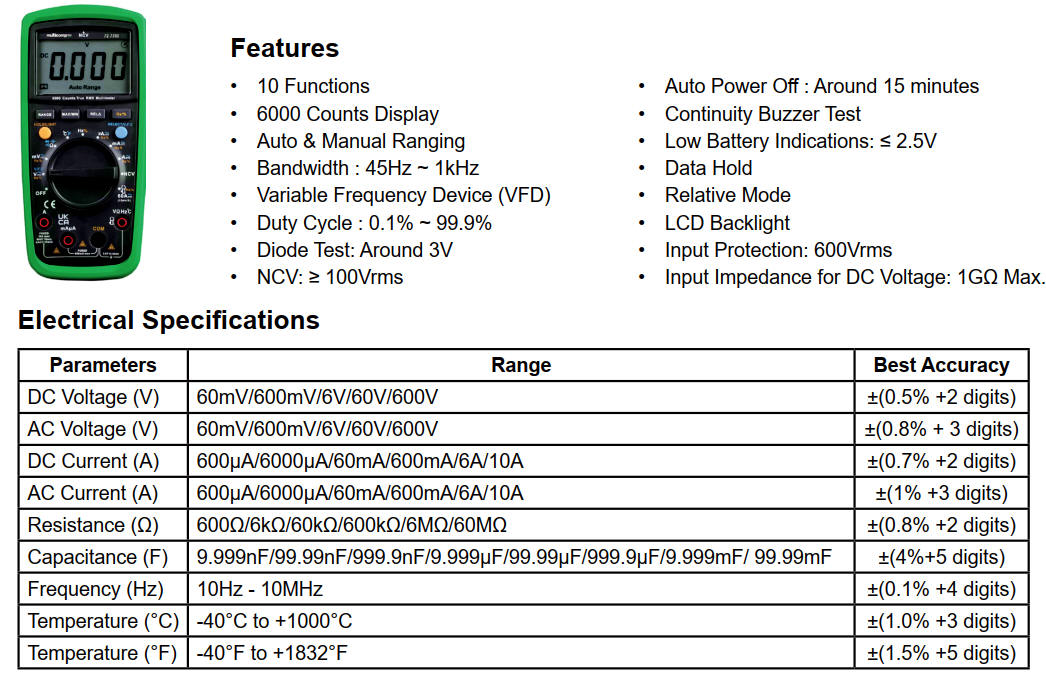

6 000 comptes : affiche jusqu'à 5 999. Multimètre à 3¾ chiffres où le premier chiffre est « 1 à 5 » ou 0 ou vide.

Il s'agit également d'un multimètre à 3¾ chiffres, mais il peut mesurer des lectures de tension ou de courant plus élevées avec une plus grande résolution avant que l'affichage ne change de plage.

Exemple: Mesurer une tension de 5V

Avec un 2000 il faut mettre le bouton sélecteur à 20V, donc on aura une mesure avec une précision à 2 décimales.

Avec un 6000 il faut mettre le bouton sélecteur à 6V, donc on aura une mesure avec une précision à 3 décimales.

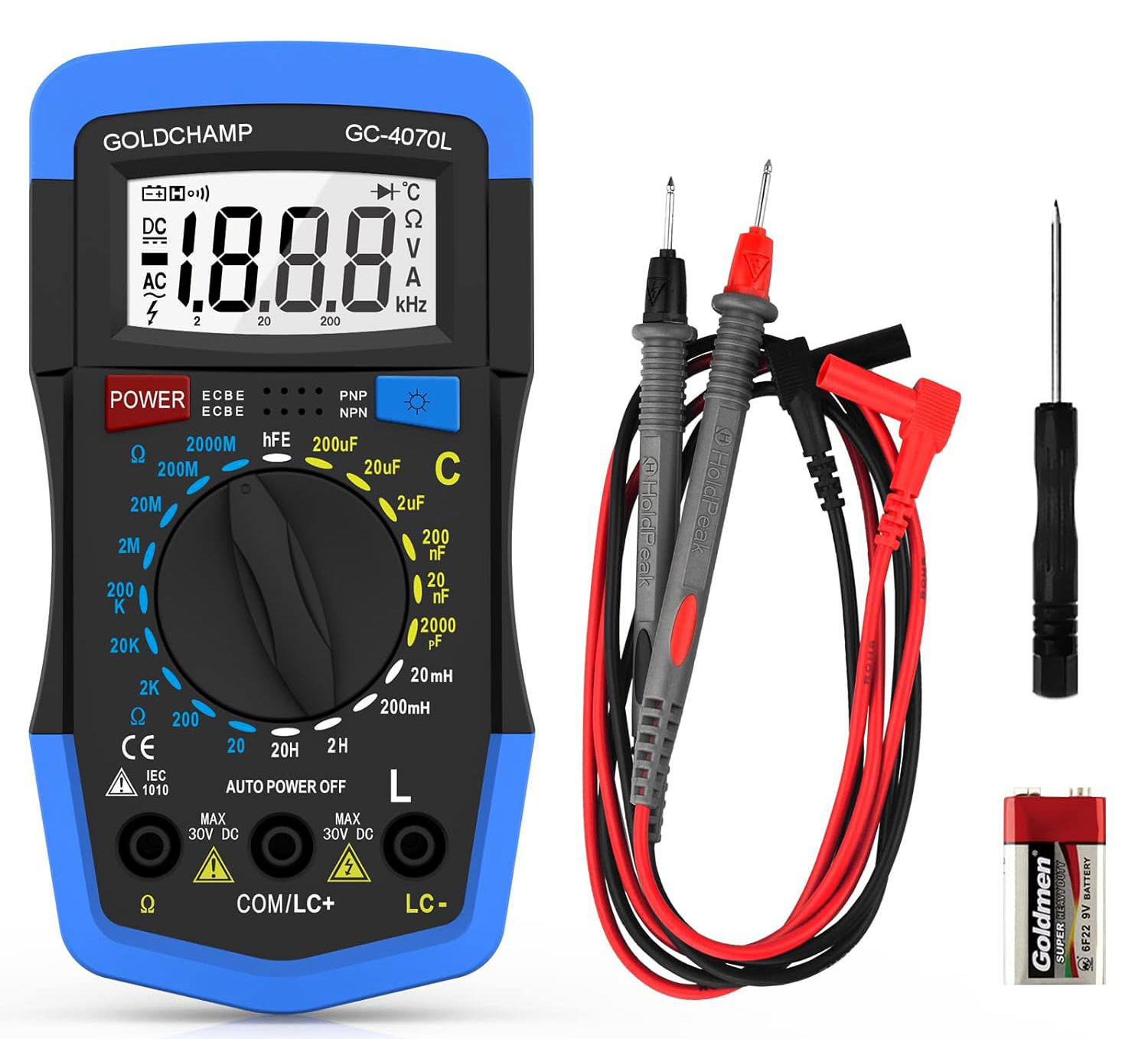

Exemple de multimètre

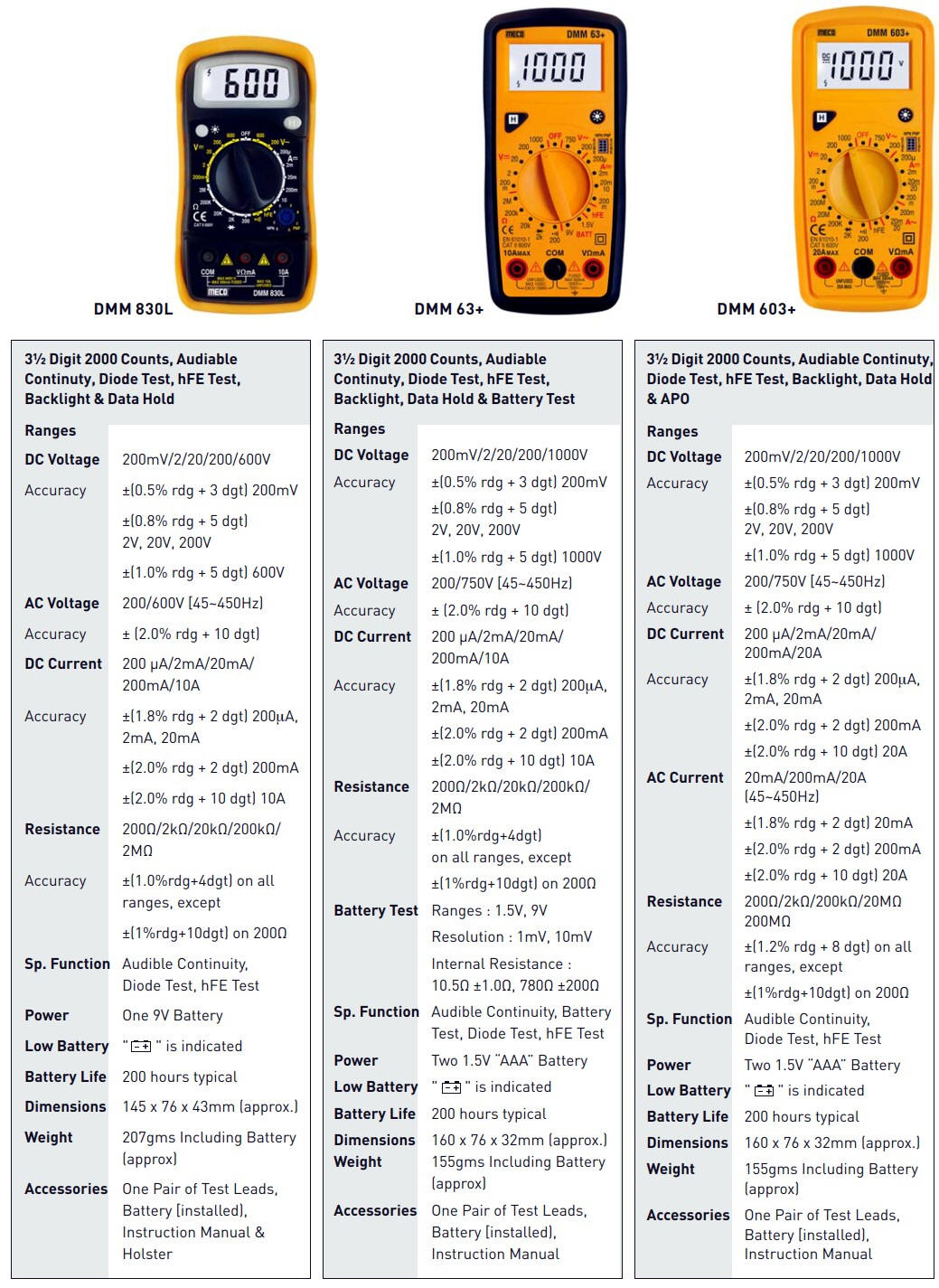

2 000	6 000	De 2 000 à 10 000

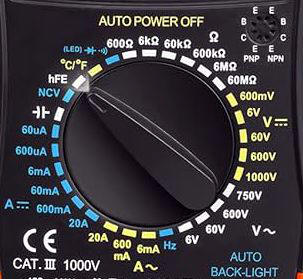

Bouton sélecteur Multiple de 2	Bouton sélecteur Multiple de 6	Bouton sélecteur par catégorie et sélection automatique de la plage.

Pourquoi la précision et l'exactitude du multimètre numérique sont importantes

Dans la majorité des cas utiliser un multimètre fournissant des mesures précises est essentiel.

Connaître la signification de ces mesures l'est encore plus.

L'exactitude et la précision garantissent l'utilité des mesures prises ; une précision accrue facilite la répétabilité et une exactitude accrue rapproche vos mesures de la perfection.

Quelle est la précision d’un multimètre numérique ?

 La précision d'un multimètre numérique dépend de plusieurs facteurs, il n'existe donc pas de réponse unique et globale. La précision désigne l'erreur maximale tolérée dans des conditions de fonctionnement spécifique.

Elle est exprimée en pourcentage et indique la proximité de la mesure affichée avec la valeur réelle (standard) du signal mesuré.

La précision nécessite une comparaison avec une norme industrielle reconnue.

La précision d'un multimètre numérique spécifique est importante, selon l'application.

Par exemple, la tension de la plupart des lignes électriques alternatives peut varier de ±5 % ou plus. Une mesure de tension prise sur une prise standard de 115 V AC illustre cette variation.

Si un multimètre numérique est utilisé uniquement pour vérifier la présence de tension dans une prise, un multimètre numérique avec une précision de mesure de ±3 % est approprié.

Certaines applications, comme l'étalonnage d'équipements automobiles, d'aviation médicale ou d'équipements industriels spécialisés, peuvent nécessiter une précision accrue.

Une mesure de 100,0 V sur un multimètre numérique avec une précision de ± 2 % peut varier de 98,0 V à 102,0 V.

Cela peut convenir à certaines applications, mais être inacceptable pour les équipements électroniques plus sensibles.

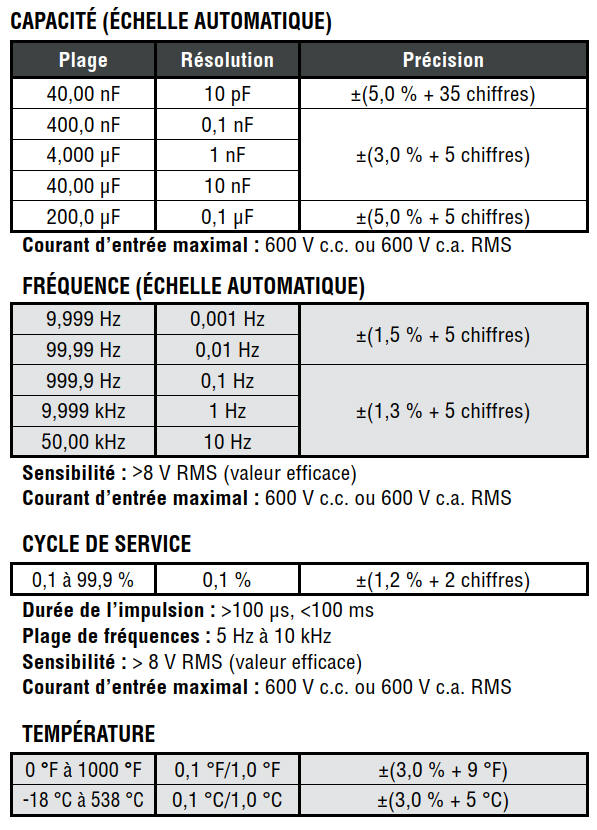

La précision peut également inclure un nombre spécifique de chiffres (points) ajouté à la précision de base.

Par exemple, une précision de ±(2 % + 2) signifie qu'une mesure de 100,0 V sur le multimètre peut varier de 97,8 V à 102,2 V.

L'utilisation d'un multimètre numérique plus précis permet un grand nombre d'applications.

Quelle est la précision d’un multimètre numérique ?

La précision fait référence à la capacité d'un multimètre numérique à fournir la même mesure à plusieurs reprises.

Un exemple courant pour expliquer la précision est la disposition des trous sur une cible de tir. Cet exemple suppose qu'un fusil est pointé dans le mille et que le tir est effectuué depuis la même position à chaque fois.

Si les trous sont serrés mais à l'extérieur de la cible, le fusil (ou le tireur) peut être considéré comme précis mais pas exact. Si les trous sont serrés dans le centre de la cible, le fusil est précis et exact.

S'ils sont répartis de manière aléatoire sur toute la cible, le tir n'est ni précis ni reproductible.

Dans certaines circonstances, la précision, ou la répétabilité, est plus importante que l'exactitude.

Si les mesures sont répétables, il est possible de déterminer une erreur et de la compenser.

Que signifie la mesure de la résolution ?

La résolution est le plus petit incrément qu'un outil peut détecter et afficher.

Prenons un exemple non électrique : deux règles.

L’une, marquée de hachures de 1/16 de pouce, offre une meilleure résolution que l’autre, marquée de hachures de 6 mm.

 Imaginez un simple test d'une pile domestique de 1,5 V.

Si un multimètre numérique a une résolution de 1 mV sur la plage de 3 V, il est possible de constater une variation de 1 mV lors de la mesure de la tension.

L'utilisateur pourrait constater des variations aussi minimes qu'un millième de volt, soit 0,001, sur la plage de 3 V.

Par exemple, une résolution maximale de 100 mV (0,1 V) signifie que lorsque la plage du multimètre est réglée pour mesurer la tension la plus élevée possible, la tension sera affichée au dixième de volt près.

La résolution est améliorée en réduisant le réglage de la plage du multimètre numérique tant que la mesure est dans la plage définie.

Quelle est la plage d'un multimètre ?

La plage et la résolution du multimètre numérique sont liées et sont parfois spécifiées dans les spécifications d'un multimètre numérique.

De nombreux multimètres offrent une fonction de sélection automatique de la plage de mesure, qui sélectionne automatiquement la plage appropriée à la grandeur de la mesure. Cela permet d'obtenir une lecture pertinente et une résolution optimale.

Si la mesure est supérieure à la plage définie, le multimètre affichera « OL » (surcharge). La mesure la plus précise est obtenue avec la plage la plus basse possible, sans surcharger le multimètre.

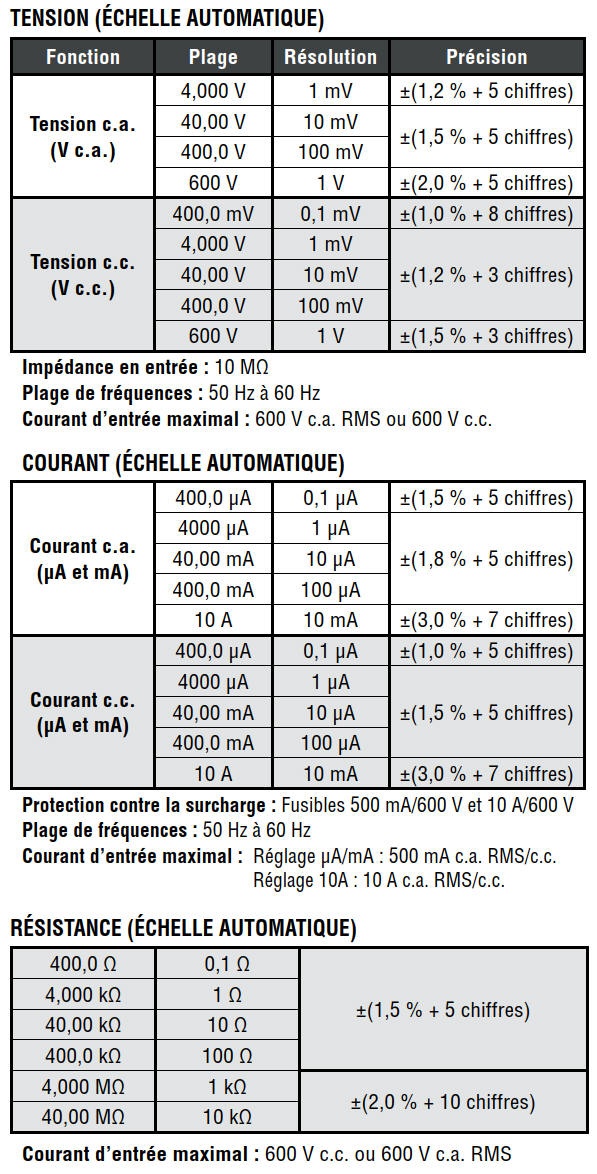

Portée et résolution

Exemple

2000 comptes

6000 comptes

4000 comptes

Exemple de test de résistances

Le tableau ci-dessous montre les valeurs de résistances mesurées avec un 2000 et un 6000 comptes.

Chaque valeur a été mesurée avec la même résistance pour chaque multimètre.

2000

 6000

J'ai utilisé les même fils pour les multimètres. Les fils ont une résistance de 0.2 Ω.

Résistantes testées (1%)
