Projet 13 : Feu de circulation à trois sens
Mes seconds pas en Électronique
Voir Projet 1 pour les composantes nécessaires pour Mes seconds pas en Électronique.
Voir aussi :
Feux de circulation / Traffic lights 01 Feux de circulation / Traffic lights 02
Feux de circulation / Traffic lights 03


Le projet 4 vous montre comment utiliser un simple interrupteur pour contrôler deux LED : lorsqu'une LED est allumée, l'autre est éteinte, et inversement.
Avec une LED rouge et une LED verte, vous pouvez utiliser ce circuit comme un
feu tricolore manuel à deux voies.

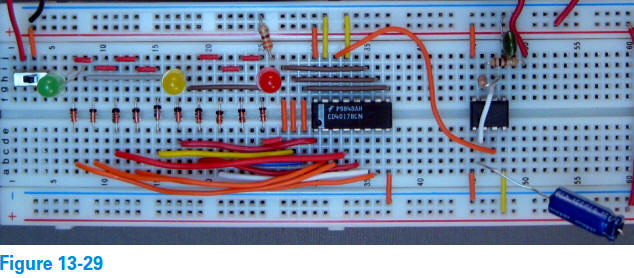

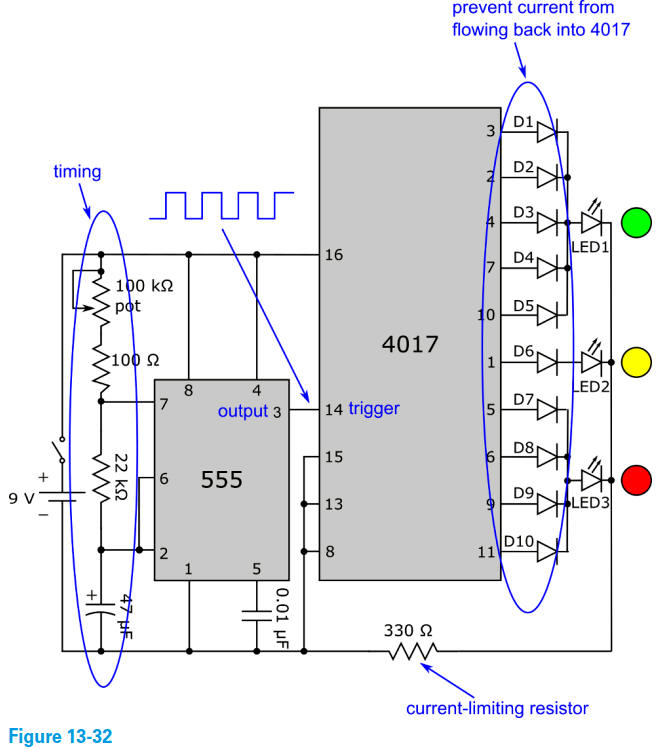

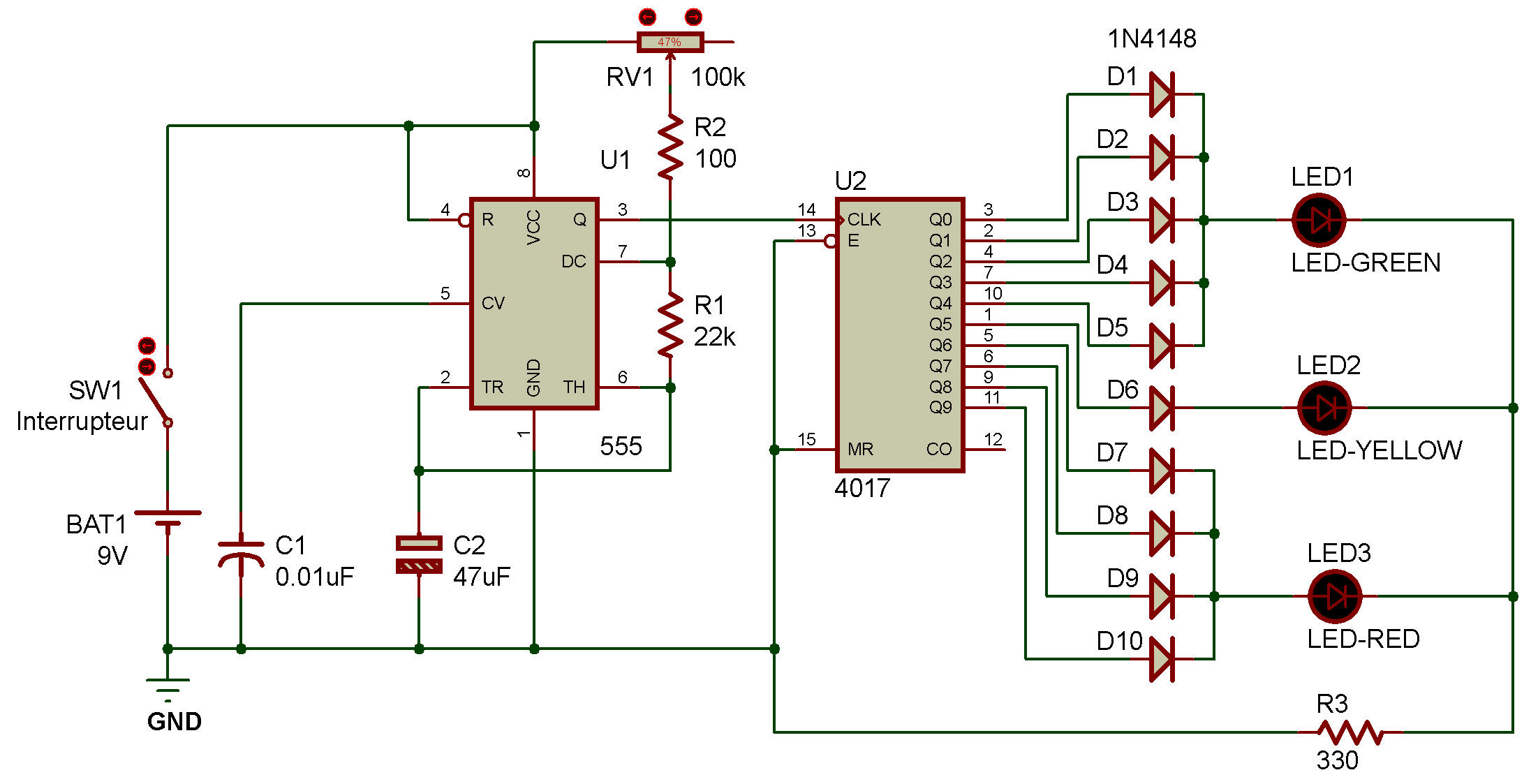

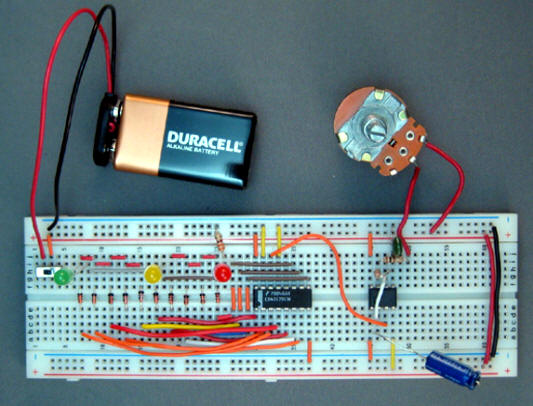

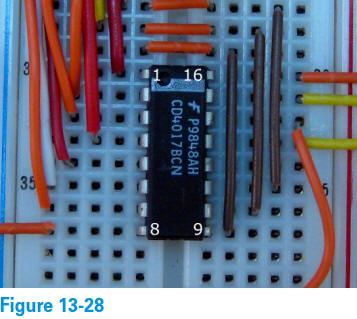

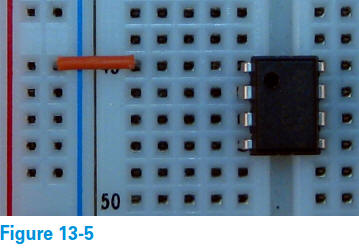

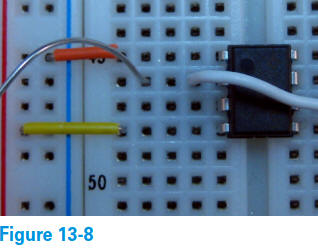

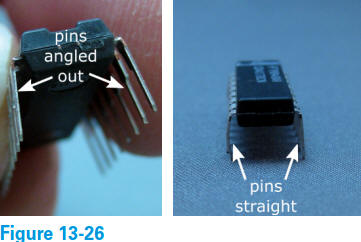

Dans ce projet, vous utilisez deux

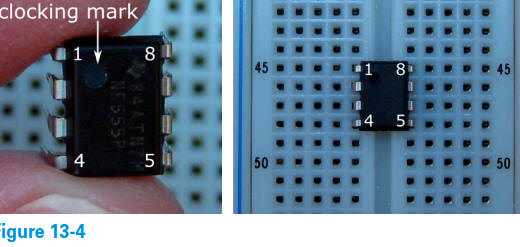

circuits intégrés (CI) — un timer 555 et un compteur décimal 4017 — pour
automatiser l'allumage/l'extinction et la temporisation de trois LED.

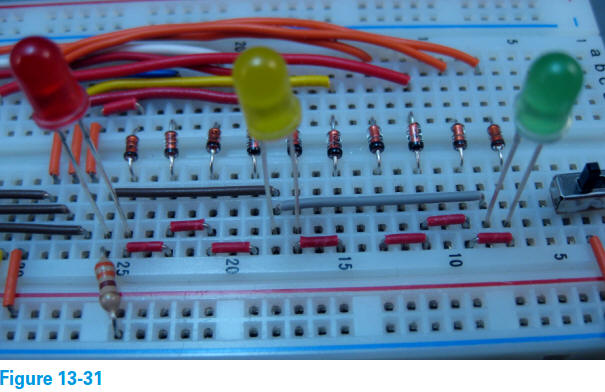

Avec une LED rouge, une jaune et une verte, vous pouvez utiliser ce circuit
comme un feu tricolore automatique à trois voies.

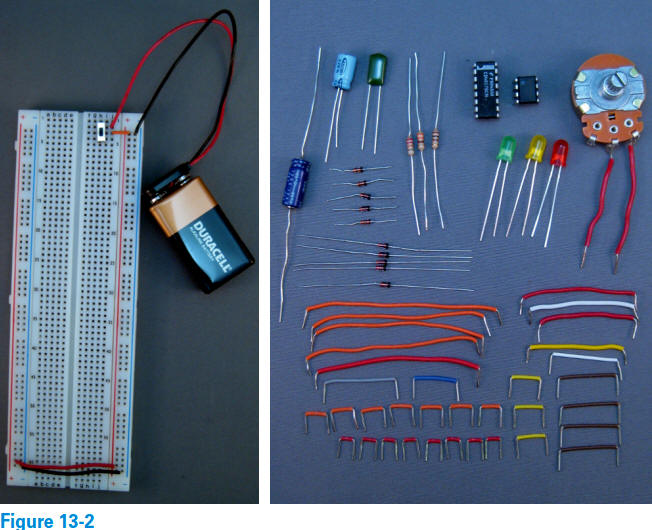

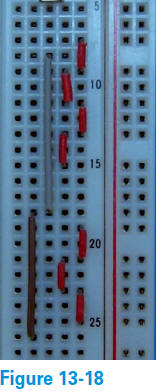

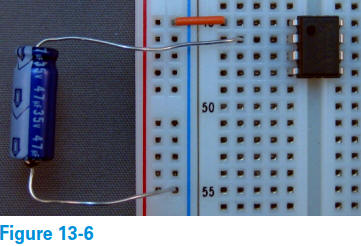

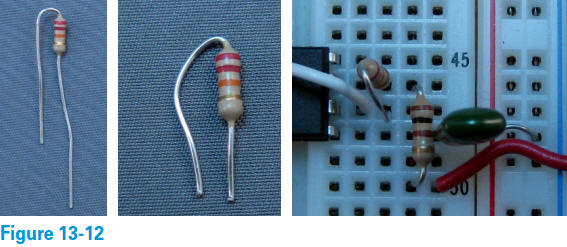

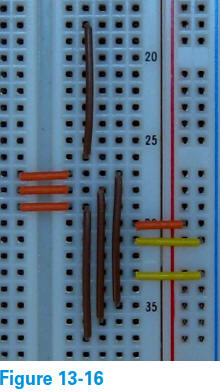

Outre les LED et les
deux CI, vous aurez besoin de quelques résistances et condensateurs, de fils de
connexion et de quelques diodes ordinaires (non lumineuses).
Ce circuit
est similaire au circuit de roulette du projet 12.
Si vous l'avez déjà monté sur votre plaque d'essai, ne le démontez pas tout de suite !
Découvrez la diode 1N4148 (ou 1N914)
Les diodes remplissent une
fonction simple mais essentielle : elles ne laissent passer le courant que dans
un seul sens.

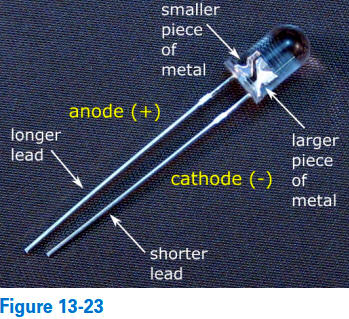

Dans de nombreux projets de Mes seconds pas en Électronique (y compris celui-ci), vous utiliserez un type particulier de diode – une diode électroluminescente, ou LED – pour, comme son nom l’indique, s’illuminer.
Il est
crucial d’orienter correctement la LED, sinon le courant ne circulera pas.
Dans ce projet, vous utiliserez un autre type de diode pour empêcher le
courant de circuler dans le mauvais sens dans votre circuit.
La diode utilisée ici – une diode 1N4148 (ou 1N914) – ne s’illumine pas.
Elle joue simplement son
rôle de clapet anti-retour, sans se faire remarquer.

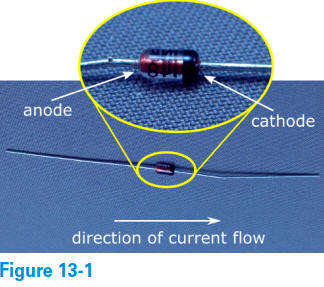

Représentée sur la
figure 13-1, la diode 1N4148 est une diode de signal.

Une diode de signal est conçue pour supporter des courants et des tensions relativement faibles, comme ceux utilisés dans les projets de Mes seconds pas en Électronique.
Les diodes capables de supporter des
courants et des tensions élevés sont appelées diodes de puissance, mais vous
n'aurez pas besoin de les utiliser ici.
La bande noire à une extrémité de
la diode 1N4148 indique la cathode (pôle négatif).
Le courant circule de l'anode (pôle positif) vers la cathode, mais pas dans l'autre sens.
Certains types de diodes possèdent une bande argentée au lieu d'une bande noire pour indiquer la cathode.
La diode 1N914 est considérée comme équivalente à la diode 1N4148 ; les deux modèles conviennent donc.

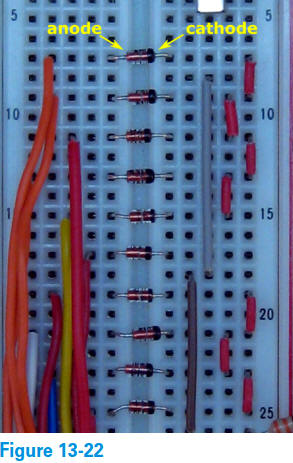

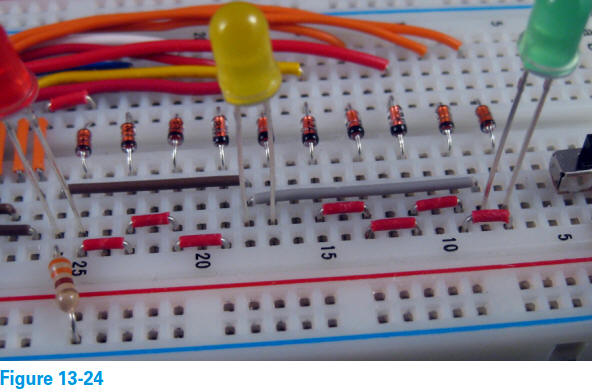

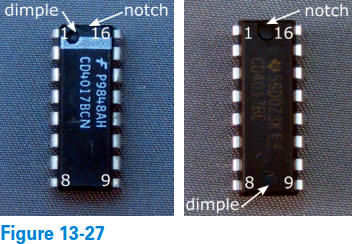

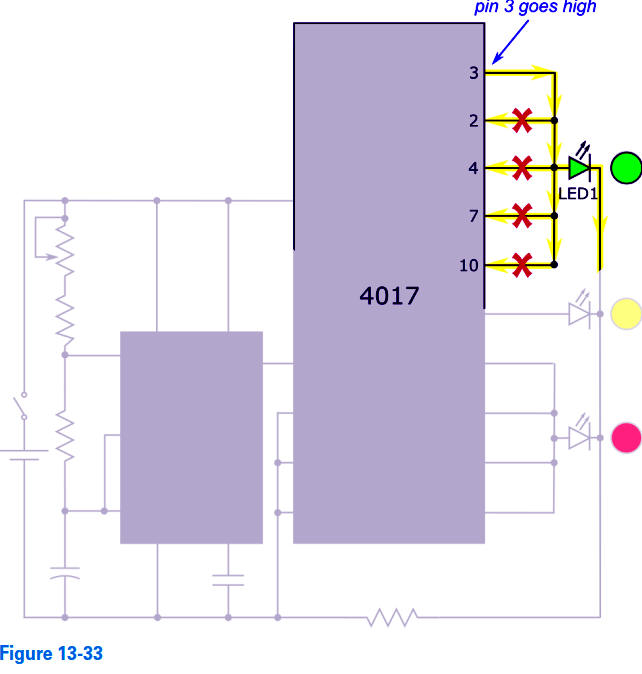

Vous utiliserez dix de ces petites diodes dans ce projet pour empêcher le courant de circuler vers les dix sorties d'un circuit intégré compteur décimal 4017.
Chaque diode laisse passer le courant sortant du circuit intégré 4017, mais pas vers celui-ci.
Vous découvrirez plus tard pourquoi vous devez utiliser ces diodes pour ce projet.

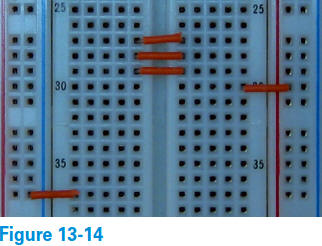

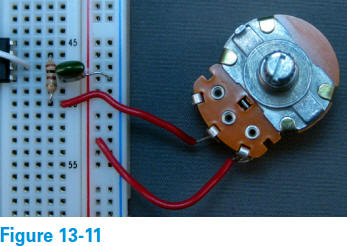

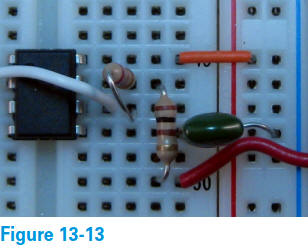

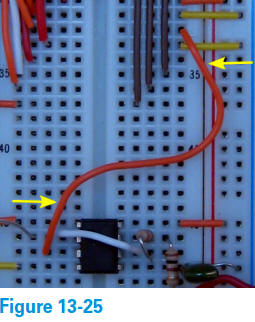

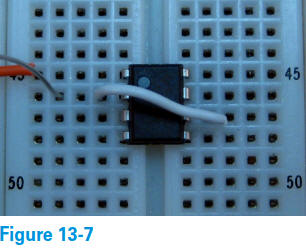

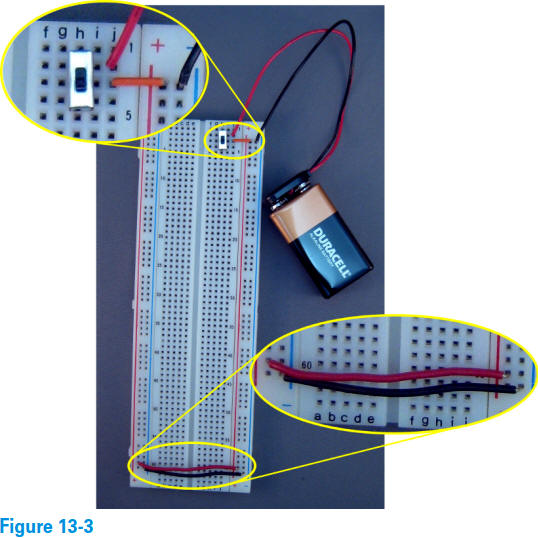

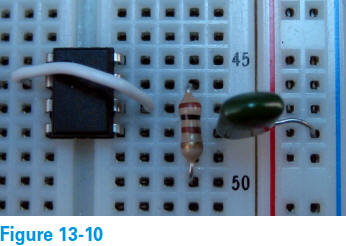

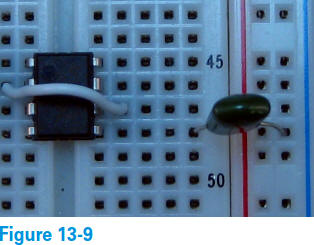

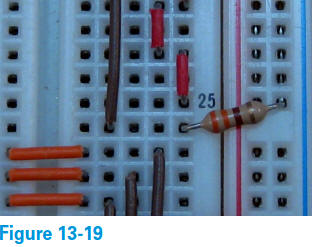

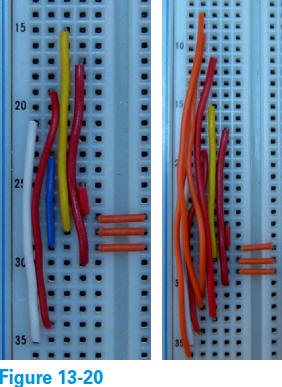

Réutilisez et gagnez du temps
