Projet 11 : Clavier à une octave

C'est l'heure du quiz !

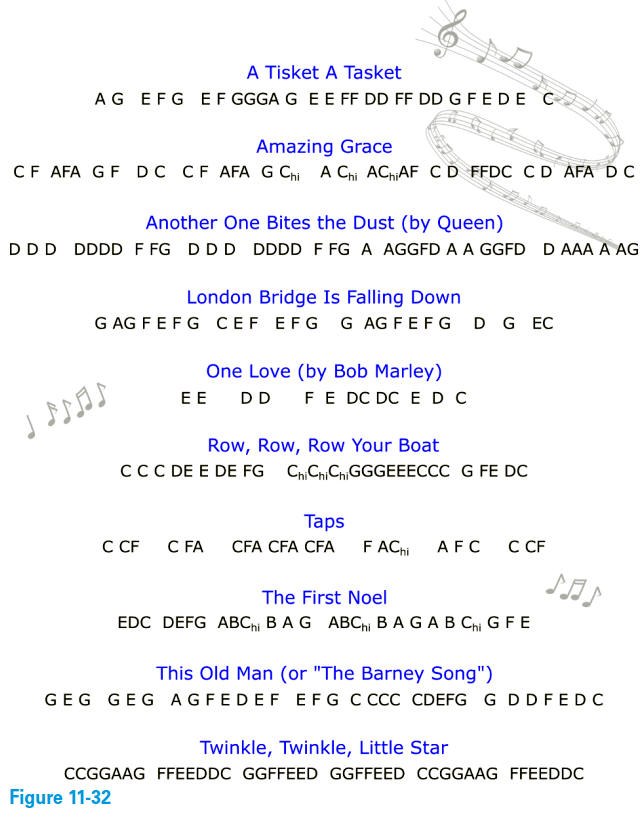

Quel est le point commun entre les chansons « Twinkle, Twinkle, Little Star », « Amazing Grace » et « Another One Bites the Dust » ?

La réponse est…

Chacune de ces chansons (et plusieurs autres) peut être jouée avec seulement huit notes de la gamme de do majeur.

Ces huit notes forment une octave.

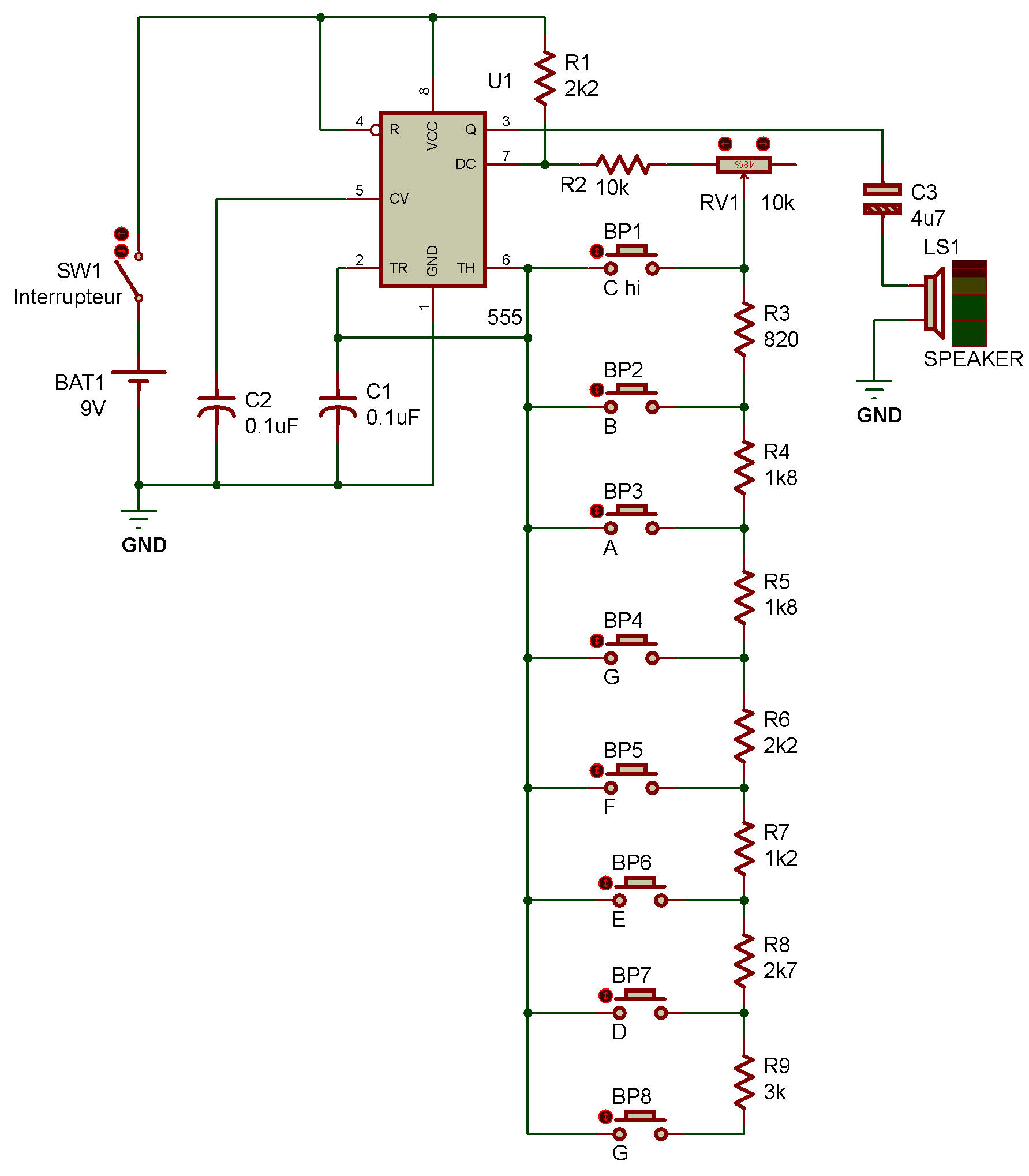

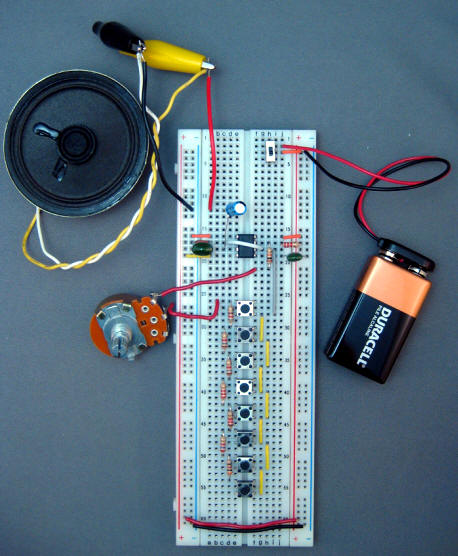

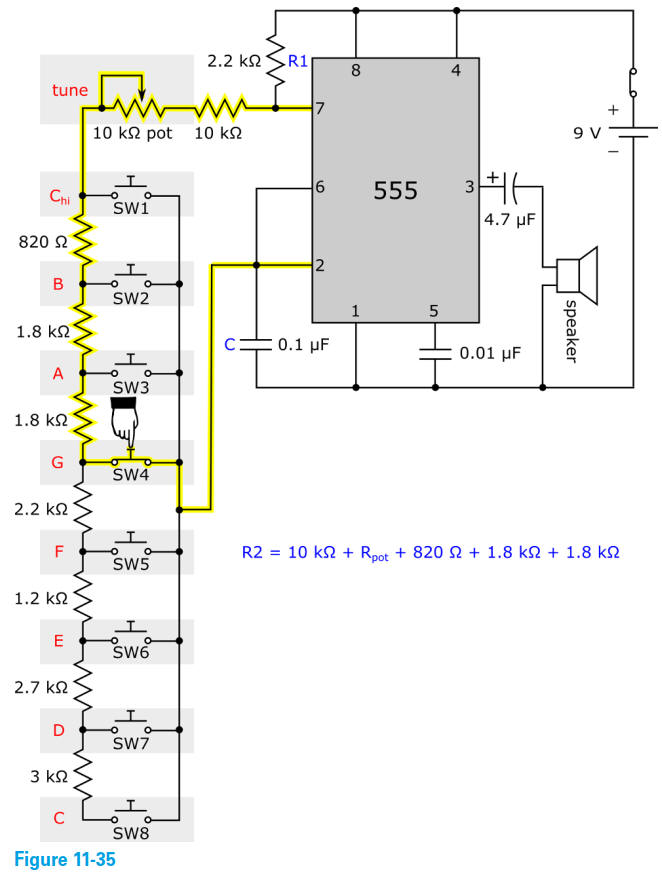

Dans ce projet, vous allez construire un clavier simple composé des huit notes d'une octave de la gamme de do majeur.

Votre circuit utilise seulement 22 composants, dont 8 boutons-poussoirs (qui font office de touches) et une pile.

Test d'un bouton-poussoir

Un bouton-poussoir est un type d'interrupteur tactile (c'est-à-dire activé par le toucher), un interrupteur marche/arrêt qui s'active lorsqu'on appuie dessus (généralement avec le doigt).

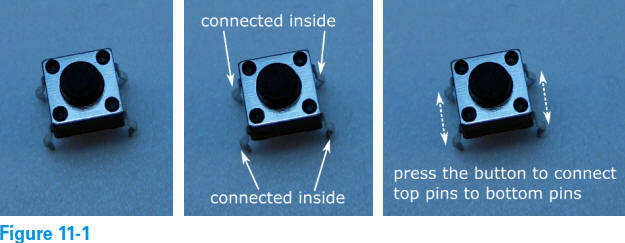

La figure 11-1 illustre le type de bouton-poussoir utilisé dans ce projet.

Chacun des huit boutons-poussoirs est un bouton-poussoir unipolaire unidirectionnel (SPST) momentanément ouvert.

En résumé, ce type d'interrupteur : établit ou interrompt la connexion entre deux points ; est normalement ouvert (ou éteint, c'est-à-dire que la connexion est interrompue) ; est temporairement fermé (ou allumé, établissant ainsi la connexion) lorsqu'on appuie sur son bouton ; est de nouveau éteint lorsqu'on relâche son bouton.

Notez que le bouton-poussoir illustré à la figure 11-1 possède quatre broches.

À l'intérieur du bouton, la broche en haut à gauche est reliée à la broche en haut à droite, et la broche en bas à gauche est reliée à la broche en bas à droite (voir figure 11-1, au centre).

Ces appariements de broches offrent simplement deux façons d'accéder à chaque côté de la connexion du bouton ; il s'agit toujours d'établir ou d'interrompre une seule et même connexion.

Le seul contact (ouverture/fermeture) contrôlé par le bouton-poussoir se situe entre les broches supérieures et inférieures (voir figure 11-1, à droite). Vous pouvez utiliser indifféremment l'une des broches supérieures pour un côté du circuit et indifféremment l'une des broches inférieures pour l'autre côté.

Si ces informations de connexion vous semblent complexes, ne vous inquiétez pas.

Je vous explique précisément comment connecter chaque interrupteur de votre circuit.

Rassemblez les composants nécessaires

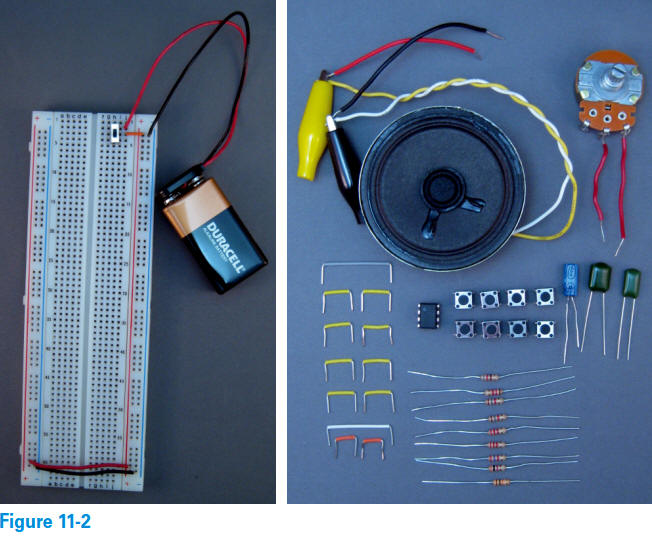

Rassemblez tous les composants de cette liste (voir figure 11-2) :

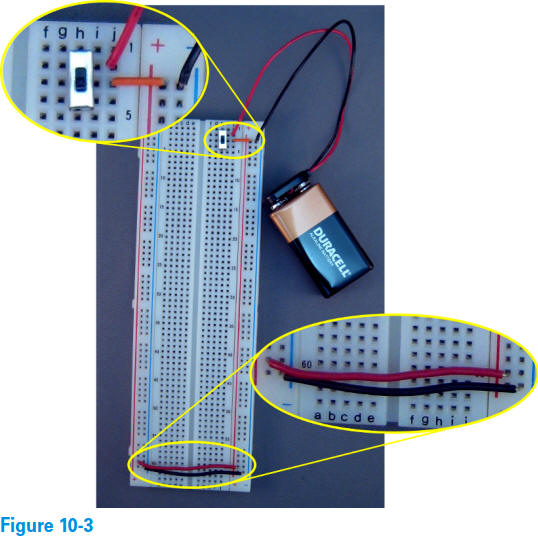

Plaque d'essai sans soudure, préparée avec :

• Pile 9 V avec clip de connexion

• Interrupteur et fil de connexion

• Connexions du rail d'alimentation

Un haut-parleur de 8 Ω, ainsi que les éléments suivants :

• Deux fils rigides de 5 cm environ, de section 22 AWG, dénudés

• Deux mini-pinces crocodiles isolées

Un circuit intégré de minuterie LM555

Huit boutons-poussoirs à 4 broches (momentanément activés, normalement ouverts)

Un potentiomètre de 10 kΩ (de préférence à variation linéaire) avec ses fils ou Un potentiomètre DIP.

Condensateurs :

• Un condensateur à film de 0,01 µF (non polarisé)

• Un condensateur à film de 0,1 µF (non polarisé)

• Un condensateur électrolytique de 4,7 µF (polarisé)

Résistances :

• Une résistance de 820 Ω

• Une résistance de 1,2 kΩ

• Deux résistances de 1,8 kΩ

• Deux résistances de 2,2 kΩ

• Une résistance de 2,7 kΩ

• Une résistance de 3 kΩ

• Une résistance de 10 kΩ

Fils de connexion :

• Deux fils de connexion de 8 mm (minimum)

• Huit fils de connexion de 10 mm (minimum)

• Deux fils de connexion de 25 mm (minimum)

Dans le projet 8, j’explique comment connecter les fils à votre potentiomètre.

Utilisez les mini-pinces crocodiles pour connecter les fils rigides de 5 cm (environ) aux fils de votre haut-parleur (reportez-vous au projet 9 pour plus de détails).

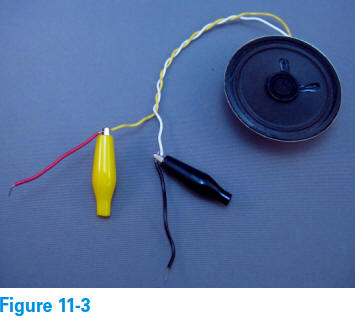

La figure 11-3 montre à quoi ressemble votre haut-parleur avec les fils rigides connectés.

Gardez votre pince coupante à portée de main pour couper les fils et votre pince à bec fin pour insérer les composants dans votre breadbord (et redresser les broches des interrupteurs tordues, si nécessaire).

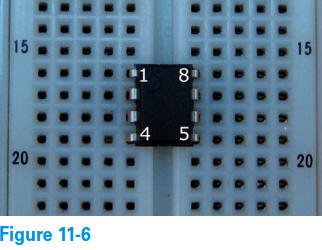

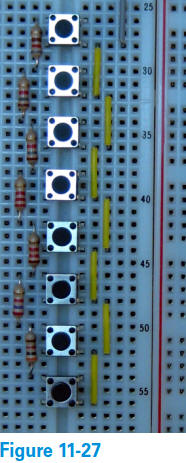

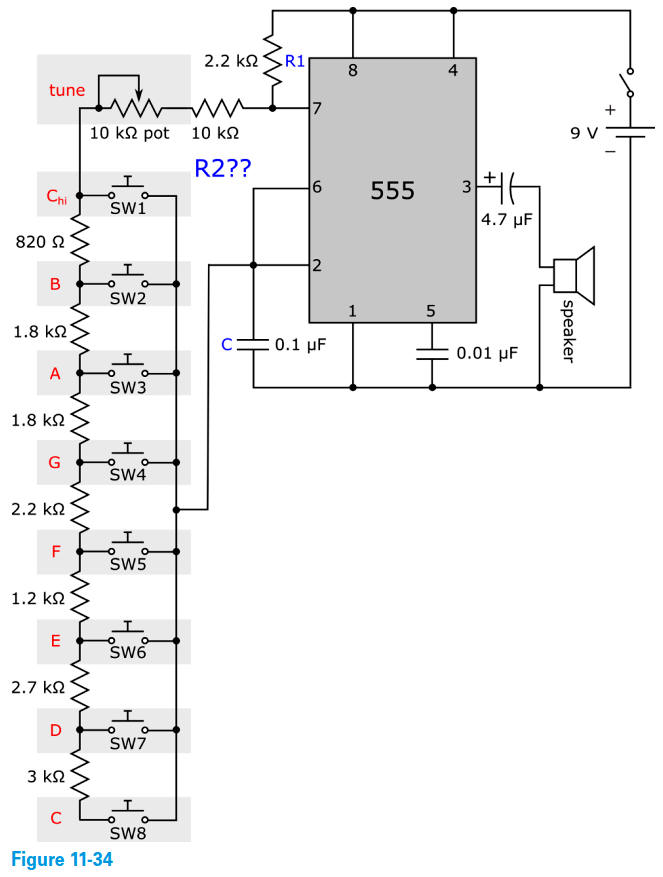

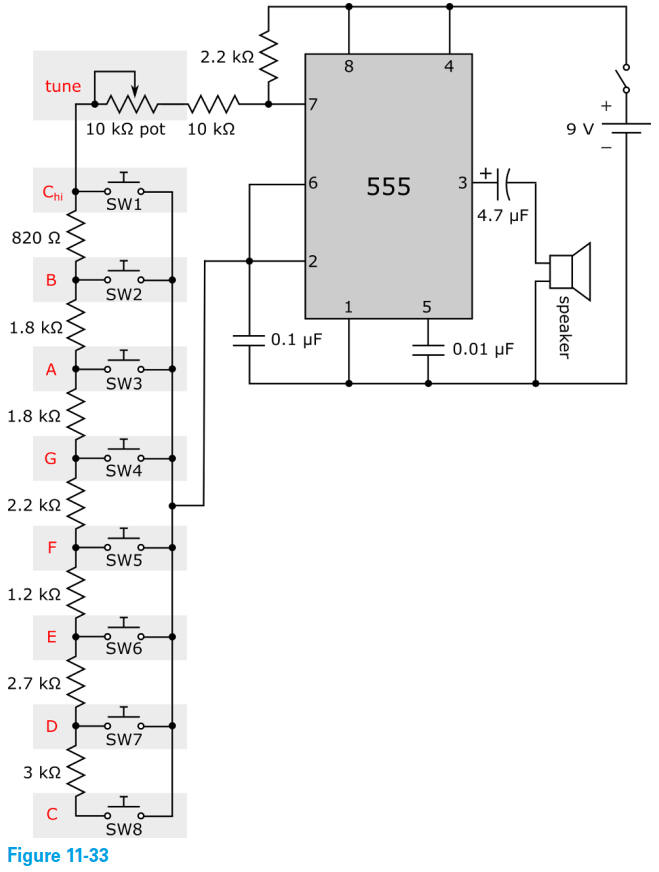

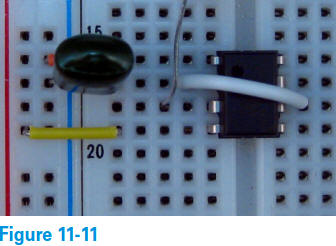

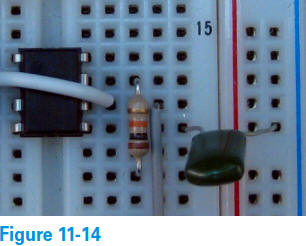

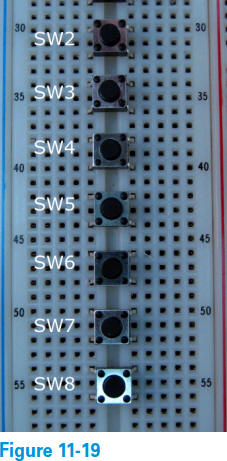

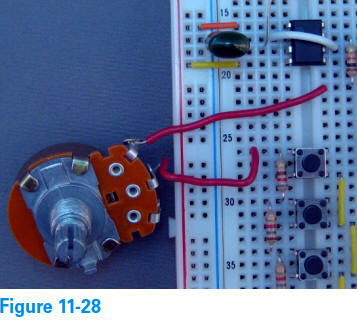

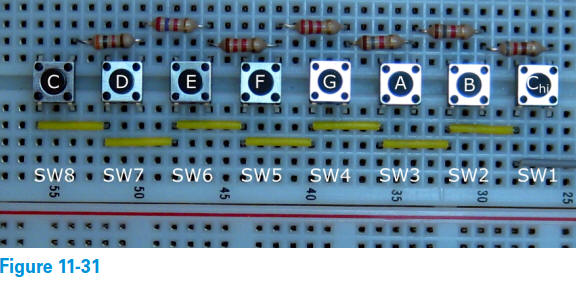

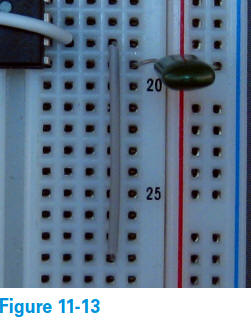

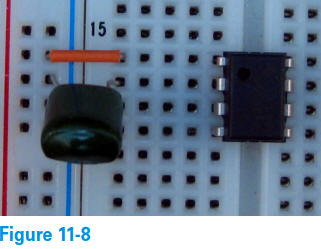

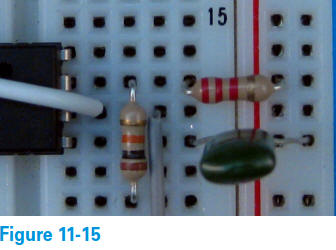

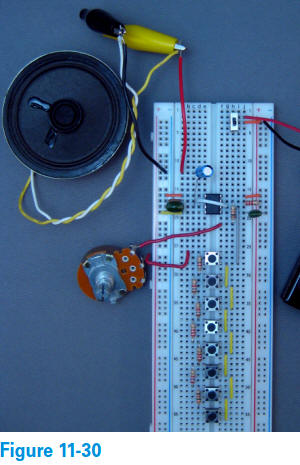

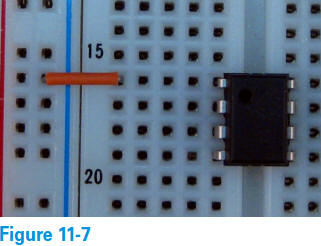

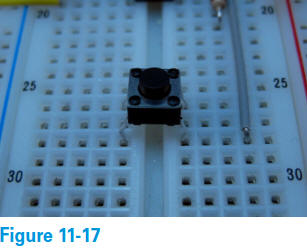

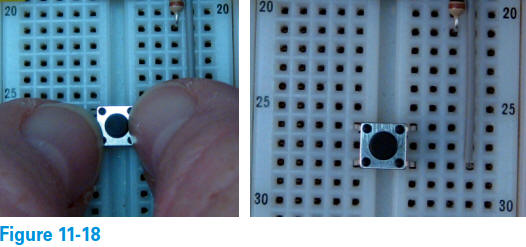

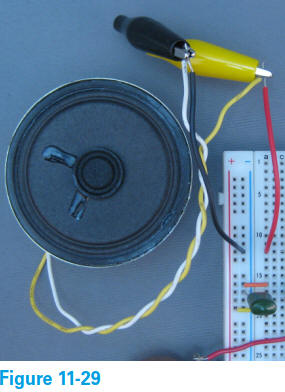

Construisez votre clavier
