Projet 1 : Faire les courses

Mes seconds pas en Électronique

Pour réaliser les projets de Mes seconds pas en Électronique, vous devez acheter un ensemble de composants électroniques (notamment des résistances, des condensateurs, des diodes, des LED, des transistors et des circuits intégrés), des accessoires (tels que des pinces crocodiles et des fils), des outils (tels que des pinces à dénuder) et d'autres fournitures.

Planifiez vos achats

J'aimerais bien trouver un magasin dans un centre commercial près de chez vous où vous pourriez simplement entrer, choisir toutes les pièces nécessaires, débourser 100$ et rentrer chez vous pour commencer vos projets.

Malheureusement, ce genre de magasin n'existe plus (même les magasins locaux ne proposent plus une grande variété de composants électroniques).

Vous devrez donc commander une grande partie de vos fournitures en ligne, ce qui implique de prévoir des délais de livraison.

La bonne nouvelle, c'est que vous pouvez économiser beaucoup d'argent en faisant vos achats en ligne et obtenir la plupart des composants nécessaires en une seule visite (avec l'aide d'un adulte ou, au moins, avec une carte de crédit d'adulte).

Vous devrez peut-être quand même vous rendre dans quelques magasins locaux pour acheter des outils et autres fournitures.

Vous pouvez également trouver la plupart (voire la totalité) des composants, accessoires, outils et fournitures dont vous avez besoin sur Amazon ou ebay.

Cependant, les informations sur les produits sont souvent incomplètes. Assurez-vous donc de savoir exactement ce que vous commandez et tenez compte des frais et délais de livraison.

Budget

Si vous êtes un consommateur avisé et commandez en ligne, vous pouvez acheter tous les composants et accessoires électroniques nécessaires pour environ 70 $, taxes et frais de port inclus.

(Sur ces 70 $, 20 $ sont destinés à deux pièces nécessaires au Projet 14, dont une optionnelle.)

Vous pouvez dépenser environ 30 $ supplémentaires (taxes incluses) en outils dans les magasins locaux, si votre famille n'a pas déjà ce dont vous avez besoin.

Composants et accessoires électroniques

Cette section fournit une liste complète des composants électroniques et des pièces nécessaires à la réalisation des projets de Mes seconds pas en Électronique.

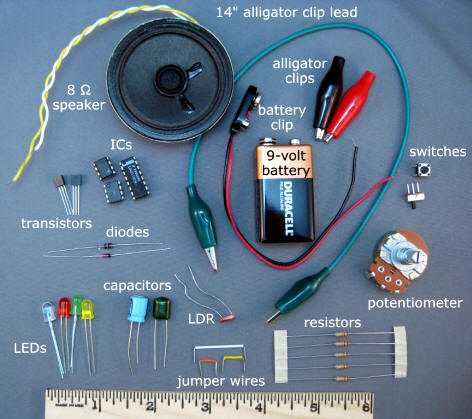

Dans la liste qui suit, j'indique parfois un code produit. Voici votre liste de composants électroniques, dont la plupart sont illustrés à la figure 1-1 :

Piles et accessoires :

• Une pile alcaline jetable (non rechargeable) de 9 volts (minimum) neuve.

• Une connecteur (clip) pour pile de 9 volts.

ou un supports de piles 9V avec interrupteur et couvercle

Fils, pinces crocodiles et interrupteurs :

• Câbles de connexion prédécoupés et pré-dénudés assortis (facultatif mais fortement recommandé).

• Fil rigide de calibre AWG 22, isolé, 4,5 à 7,6 m (4,5 m de fil seulement si vous achetez des câbles de connexion prédécoupés).

Plusieurs couleurs sont préférables, mais pas obligatoires. du blanc, du rouge, du jaune, du vert et du bleu.

ou

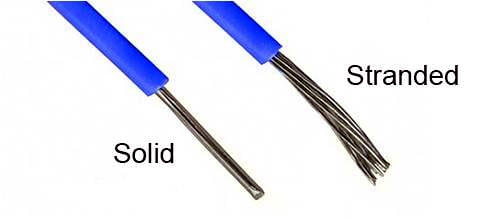

Il y a des fils multibrins (multi strand wire) et des fils à âme pleine (wire solid core).

Je vous suggère d'en acheter de chaque sortes.

ou ou

• Pinces crocodiles, entièrement isolées. Achetez 1 jeu de 10, de préférence dans des couleurs assorties.

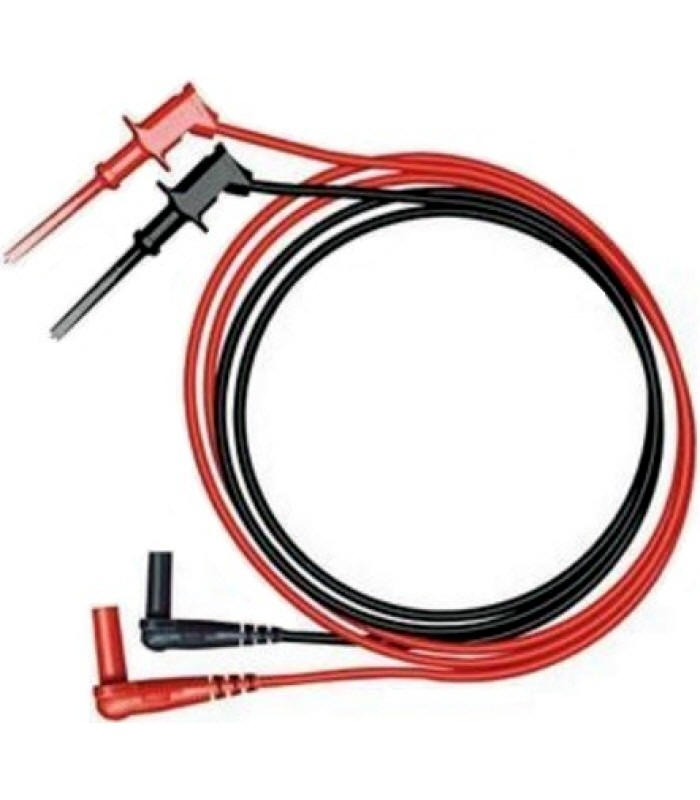

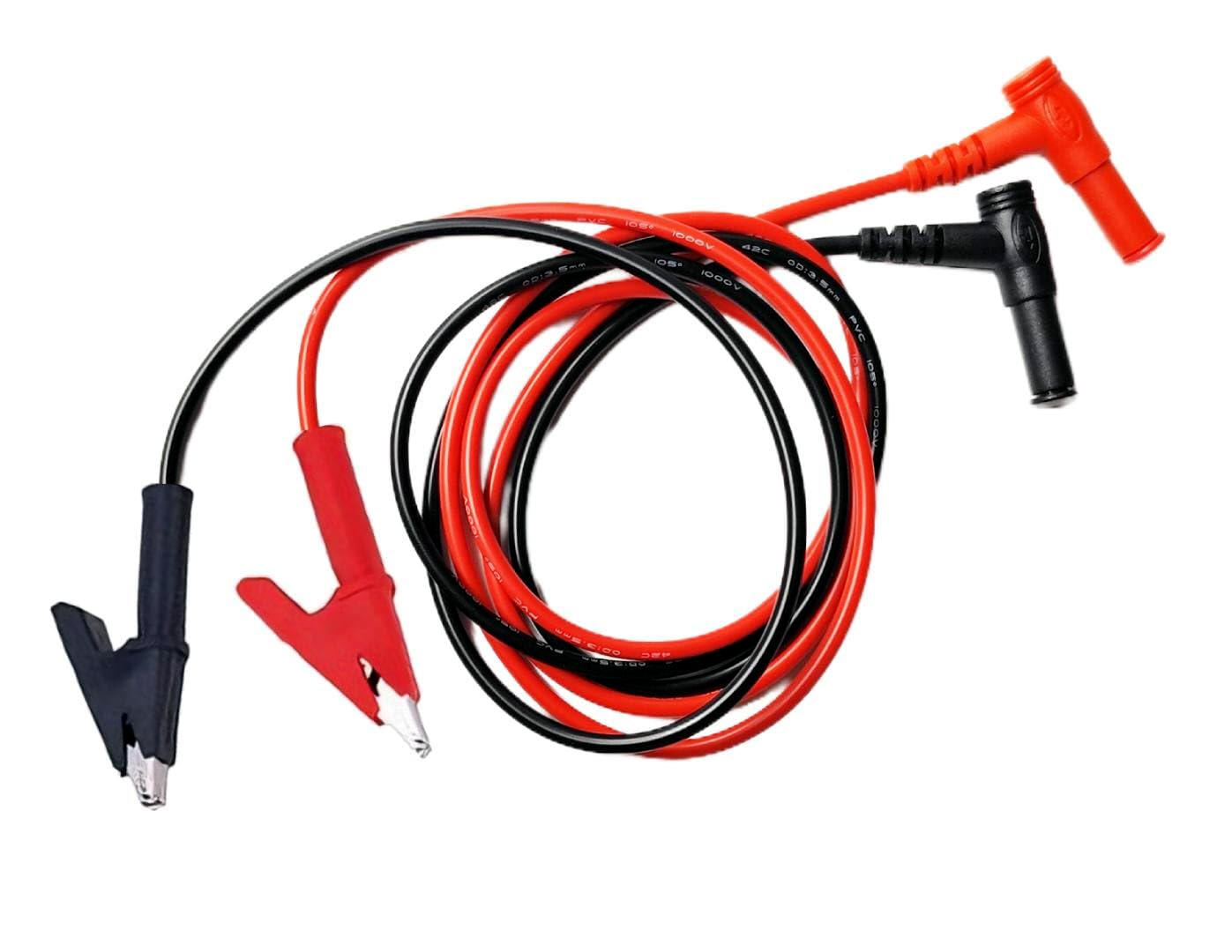

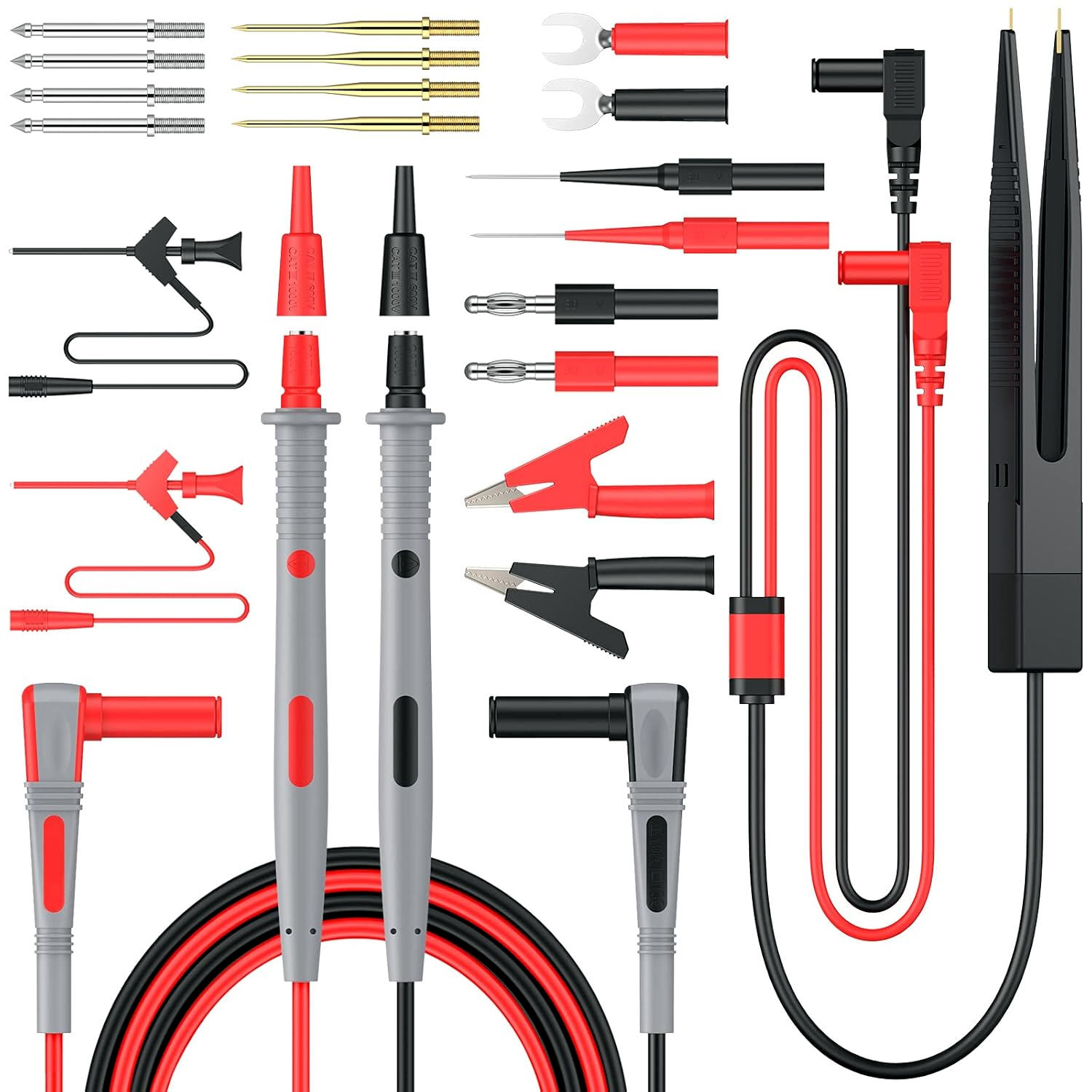

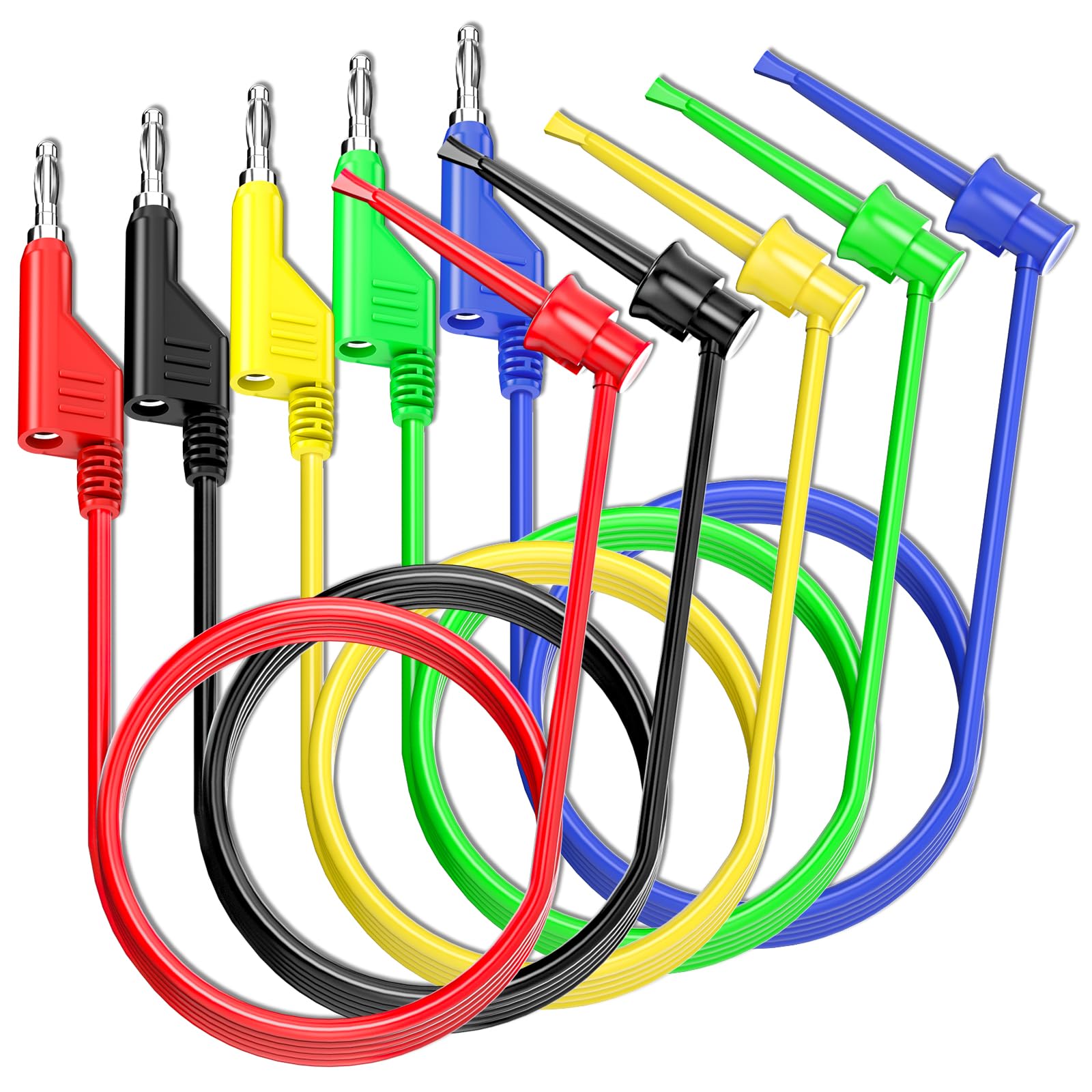

• Câbles de connexion à pince crocodile (aussi appelés cordons de test). Achetez 1 jeu de 10.

• Deux interrupteurs DIP à glissière unipolaires bidirectionnels (SPDT) à 3 broches (minimum).

Assurez-vous que ces interrupteurs sont compatibles avec les platines d'expérimentation avec des broches espacées de 2,54 mm. (DIP)

• Huit mini-interrupteurs à bouton-poussoir à 4 broches (momentané, normalement ouvert) (aussi appelés interrupteurs tactiles).

Résistances :

Vous aurez besoin d'un assortiment de résistances de différentes valeurs. Privilégiez les résistances à couche de carbone de 1/4 watt (W) (ou plus) avec une tolérance de 20 % (ou moins).

Certain fournisseur vend des résistances à l'unité pour quelques centimes l'unité.

Certains magasins proposent un pack varié contenant 500 résistances de 1/4 W assorties avec une tolérance de 5 % et incluant toutes les valeurs indiquées ci-dessous.

Voici les valeurs des résistances, les codes couleur permettant de les identifier et les quantités minimales nécessaires.

Notez que Ω est le symbole de l'ohm, l'unité de mesure de la résistance.

Je vous recommande d'en acheter au moins un supplémentaire de chacune de ces valeurs :

• Un 10 Ω (marron-noir-noir)

• Un 47 Ω (jaune-violet-noir)

• Cinq 100 Ω (marron-noir-marron)

• Un 220 Ω (rouge-rouge-marron)

• Un 330 Ω (orange-orange-marron)

• Deux 470 Ω (jaune-violet-marron)

• Un 820 Ω (gris-rouge-marron)

• Deux 1 kΩ (marron-noir-rouge)

• Un 1,2 kΩ (marron-rouge-rouge)

• Deux 1,8 kΩ (marron-gris-rouge)

• Deux 2,2 kΩ (rouge-rouge-rouge)

• Une 2,7 kΩ (rouge-violet-rouge)

• Une 3 kΩ (orange-noir-rouge)

• Une 3,9 kΩ (orange-blanc-rouge)

• Une 5,1 kΩ (vert-marron-rouge)

• Une 10 kΩ (marron-noir-orange)

• Une 22 kΩ (rouge-rouge-orange)

• Une 47 kΩ (jaune-violet-orange)

• Une 100 kΩ (marron-noir-jaune)

• Une 470 kΩ (jaune-violet-jaune)

• Un 1 MΩ (marron-noir-vert)

• En option : Une 4,7 MΩ (jaune-violet-vert)

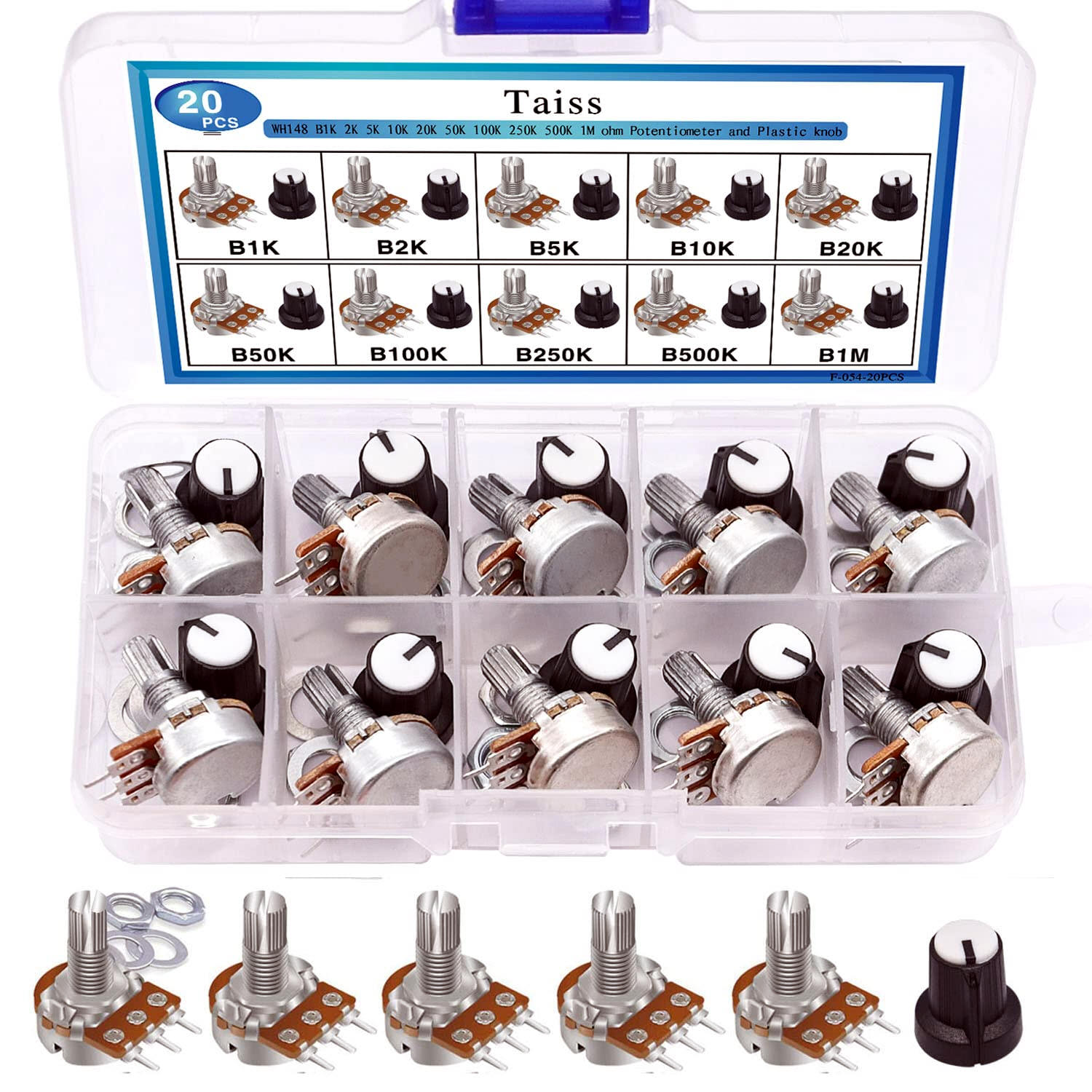

Potentiomètres (résistances variables) :

Vous aurez besoin de ces potentiomètres rotatifs :

• Un 10 kΩ (linéaire (linear)).

• Un 100 kΩ (linéaire(linear)).

• Un 100 kΩ (audio/logarithmique).

• Un 500 kΩ ou 1 MΩ (linéaire (linear)).

Condensateurs :

Lors de l’achat des condensateurs de la liste suivante, il est important de rechercher une tension nominale de 16 volts (V) ou plus.

Les prix varient entre 0,01 $ et 1,49 $ chacun, selon la taille et le fournisseur.

Commandez toujours au moins un condensateur supplémentaire, surtout pour les condensateurs électrolytiques.

Notez que dans la liste suivante, F est l’abréviation de farad, l’unité de mesure de la capacité :

• Un disque céramique de 2 200 pF (soit 2,2 nF ou 0,0022 μF)

• Deux films Mylar (polyester) de 0,01 μF

• Un disque céramique de 0,047 μF

• Un film Mylar (polyester) de 0,1 μF

• Un électrolyte de 4,7 μF

• Deux électrolytes de 10 μF

• Un électrolyte de 22 μF

• Un électrolyte de 47 μF

• Un électrolyte de 220 μF

• Un électrolyte de 470 μF

• En option : Un électrolyte de 100 μF

Vous pouvez acheter des kits

LED et autres diodes :

Les quantités minimales sont indiquées dans la liste suivante, mais je vous recommande d’en acheter au moins quelques exemplaires supplémentaires de chaque. (Elles sont bon marché et peuvent être friable.)

• Dix diodes électroluminescentes diffuses (LED), de toutes tailles (3 mm ou 5 mm recommandés), de toutes couleurs.

Achetez au moins une rouge, une jaune et une verte pour le circuit de feux de circulation du projet 13.(Je vous suggère d’acheter dix rouges, dix jaunes et dix vertes.)

ou un Kit

• Huit LED transparentes ultra-lumineuses de 5 mm, blanches.

• Dix diodes de faible puissance 1N4148 ou 1N914.

• Une diode germanium 1N34/1N34A.

Transistors

Achetez-en un ou deux de plus que la quantité minimale indiquée de chaque type, au cas où vous en grilleriez un. Ils coûtent quelques centimes l'unité en ligne.

• Deux transistors bipolaires NPN à usage général 2N3904.

• Un transistor bipolaire PNP à usage général 2N3906.

Circuits intégrés (IC) :

• Deux timers 555 (DIP 8 broches). Faites des folies et achetez-en quatre ou cinq !

• Un amplificateur de puissance audio LM386 (DIP 8 broches). Achetez-en deux, car ils sont très abordables.

• Un compteur décimal CMOS 4017 DIP . Achetez-en au moins deux, car ces puces sont sensibles aux décharges électrostatiques.

Divers :

• Un haut-parleur de 8 Ω, 0,5 W.

• Une ou plusieurs photorésistances (LDR, ou photorésistances). (n’importe quelle valeur).

• Une bobine (au moins 15 mètres) de fil magnétique de calibre 24 (AWG).

Vous aurez besoin de cet article coûteux si vous choisissez de construire la radio du projet 14.

• (Facultatif) Un casque audio 3,5 mm bon marché (10 $ ou moins).
Ce casque est facultatif pour le projet 14. Consultez Walmart ou votre magasin à un dollar ou autre magasin discount local.

Outils et fournitures

Vous aurez besoin des outils manuels et autres fournitures suivants pour réaliser vos projets :

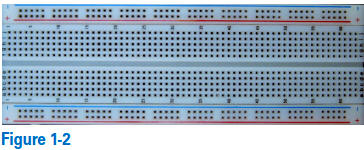

✓✓Plaque d'essai sans soudure (Breadbord): Vous utilisez une plaque d'essai sans soudure (prononcé « sod-er-less ») comme celle illustrée à la figure 1-2 pour construire des circuits.

Achetez une plaque d'essai comportant au moins 830 trous de contact (60 lignes) (aussi appelés points de connexion) et incluant des rails d'alimentation (aussi appelés lignes d'alimentation ou lignes de bus).

Pince à dénude / coupe-fils :

Cet outil permet de couper les fils, de couper les fils des composants et de dénuder l'extrémité des fils.

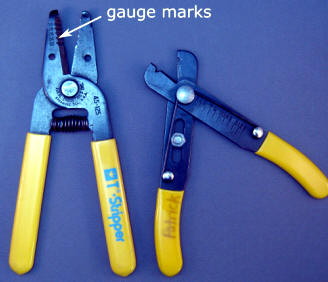

Je recommande d'utiliser une pince à dénuder/coupe-fils de calibre 22 (Figure 1-3, à gauche), mais vous pouvez également utiliser une pince à dénuder/coupe-fils réglable (Figure 1-3, à droite).

Assurez-vous que votre pince à dénuder est réglable pour dénuder des fils de calibre 22 (22 AWG).

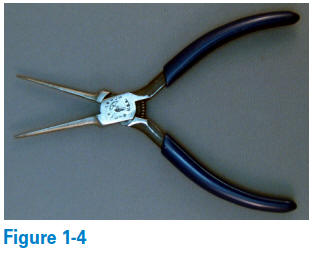

Pince à bec effilé (Needle‐nose):

illustrée à la figure 1-4, la pince à bec effilé vous aide à plier les fils et les broches et facilite l’insertion et le retrait des composants de votre plaque d’essai sans soudure.

(Vérifiez la boîte à outils de votre famille ou procurez-vous un jeu de pinces de 5 pouces pour 6,00 $ à 12,00 $ dans une quincaillerie ou chez Walmart.)

Ruban isolant :

Vous aurez besoin d’environ 10 à 15 cm de ruban isolant de 19 mm. (2,00 $ le rouleau chez Walmart ou dans n’importe quelle quincaillerie.)

Pistolet à colle chaude :

Cet article est facultatif pour le projet 14. Vous pouvez en acheter un dans n’importe quel magasin de loisirs créatifs.

Une feuille de mousse adhésive de 23 x 30 cm :

Renseignez-vous auprès de votre magasin de loisirs créatifs local (environ 1,00 $). (Amazon et Walmart vendent des lots de 12,00 $ à 15,00 $.)

Un paquet de papier de verre à grains assortis (Papier  à sablé):

Si vous n’en avez pas déjà, vous pouvez vous en procurer dans n’importe quelle quincaillerie, Walmart, Amazon et d’autres fournisseurs (5,00 $ ou moins).

Articles ménagers variés :

un rouleau de papier toilette, un rouleau d’essuie-tout, du papier d’aluminium, une feuille de papier blanc uni, du ruban adhésif transparent, une règle, une loupe (facultatif) et un morceau de carton ou un couvercle en plastique (facultatif).
