Projet 3 : L'alarme de la boîte à biscuits
Mes premiers pas avec le Breadboard
Voir Introduction pour la description des composants
Cette alarme sonne lorsqu'elle détecte la lumière.

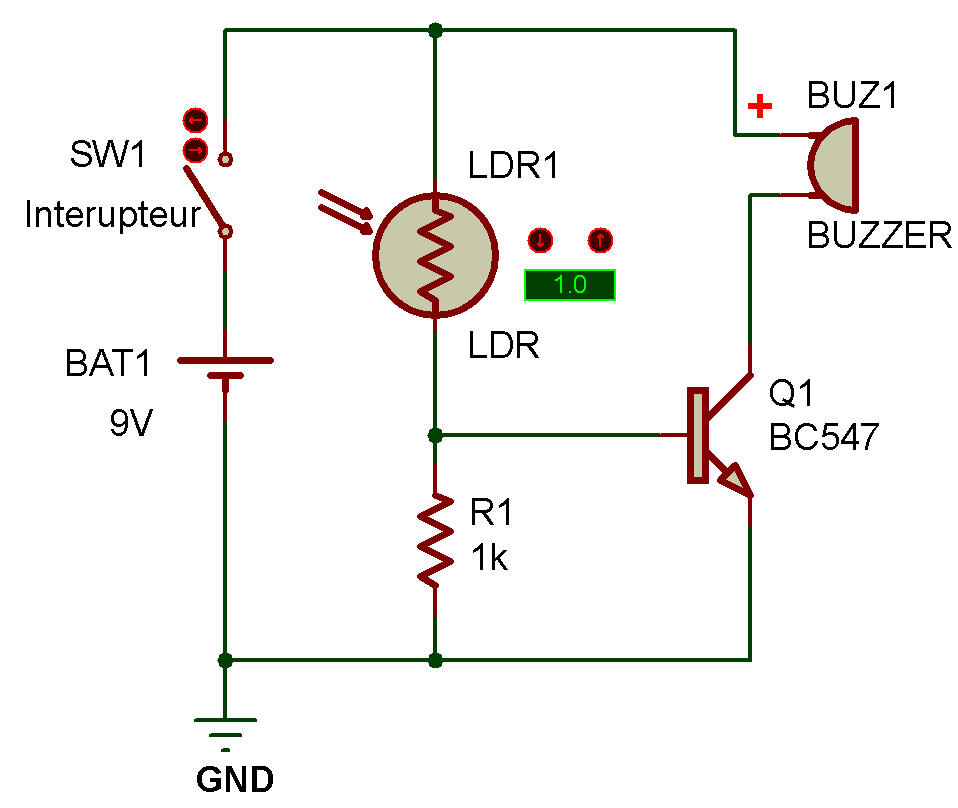

LE SCHÉMA DU CIRCUIT
LISTE DES PIÈCES
|
Pièce |
Valeur |
Description |
| Breadboard préparé | Voir: Construisez votre premier circuit sur Breadboard | |
| LDR |
Résistance photosensible (photorésistance) d'environ 5 à 10 kΩ à la
lumière et de 200 kΩ ou plus dans l'obscurité |
|
| R1 | 1k | Résistance standard |
| Q1 | BC547 | Transistor NPN standard |
| Buzzer | Buzzer actif fonctionnant avec une pile 9 V |
