Mes premiers pas avec le Breadboard
Cette section vous aidera à améliorer vos compétences en électronique. Je vous apprendrai à interpréter les schémas de circuits et à utiliser les Breadboard (plaques d'essai).
Ensuite, je vous montrerai, étape par étape, comment construire un circuit simple sur un breadboard.
Après cela, vous serez autonome : vous utiliserez les listes de composants et les schémas de circuits pour réaliser vos propres montages.
La construction de circuits à partir de schémas est une compétence essentielle pour toute personne intéressée par l'électronique, du débutant à l'expert.
LE MATÉRIEL
Tous les composants
nécessaires à la construction des circuits présentés dans cette section sont peu
coûteux et faciles à trouver.
Voici la liste des composants électroniques requis.
| Composant | Valeur |

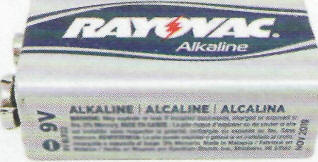

| Pile 9 V standard | Pile 9 V |
| Clip pour pile | Connexion permettant de relier la pile au breadboard |
| ou un supports de piles 9V avec interrupteur | |

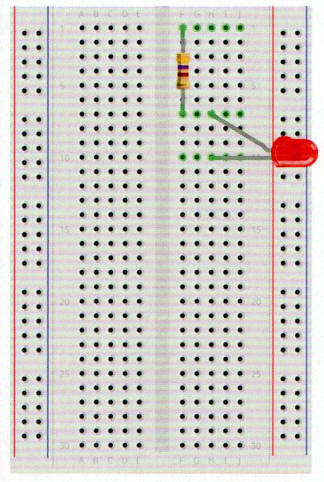

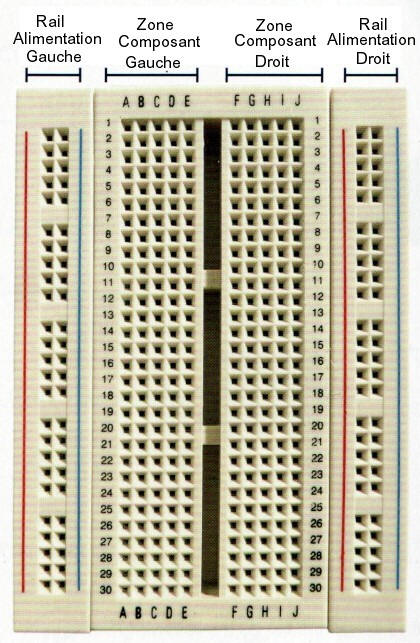

| Breadboard | Plaque d'essai à environ 400 trous |
| Fils de connexion | Paquet d'au moins 20 fils de connexion pour breadboard |
| Résistance 1/4W | 470 Ω |
| 100 Ω | |
| 1 kΩ | |
| 10 kΩ | |
| 47 kΩ | |
| 100 kΩ | |
| Condensateur non polarisé | 0,1 µF |
| Condensateur polarisé | 4,7 µF |
| 10 µF | |
| 100 µF | |

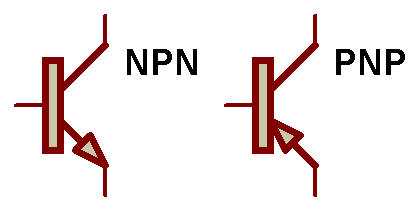

| Transistor | BC547 ou N'importe quel transistor NPN à usage général fera l'affaire. |
| LED (DEL) | Diodes électroluminescentes standard |
| Circuit Intégré (IC) | |

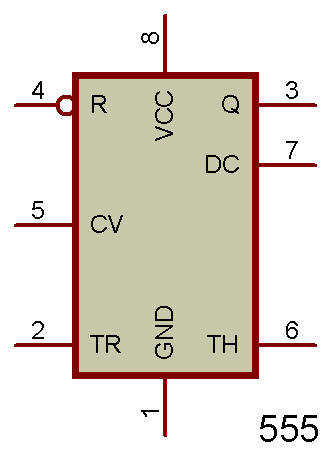

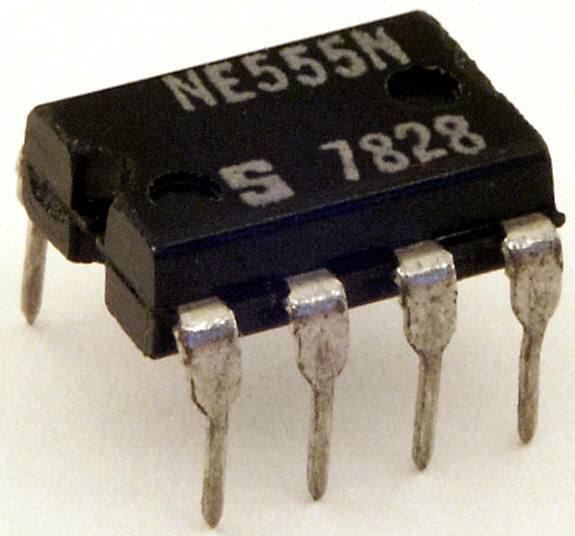

| 555 | 555 Timer |
| 4017 | Circuit intégré compteur
décimal 4017 |

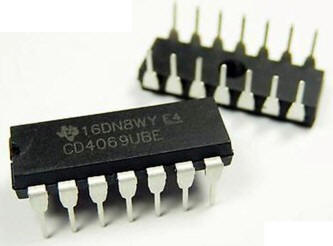

| 4069 | Inverseur hexadécimal |
| Mini-boutons-poussoirs tactiles | |

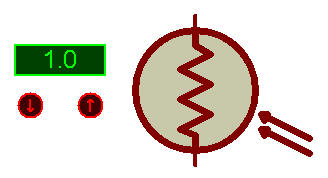

| LDR : Photorésistance | Résistance d'environ 5 à 10 kΩ à la lumière et de 200 kΩ ou plus dans l'obscurité |

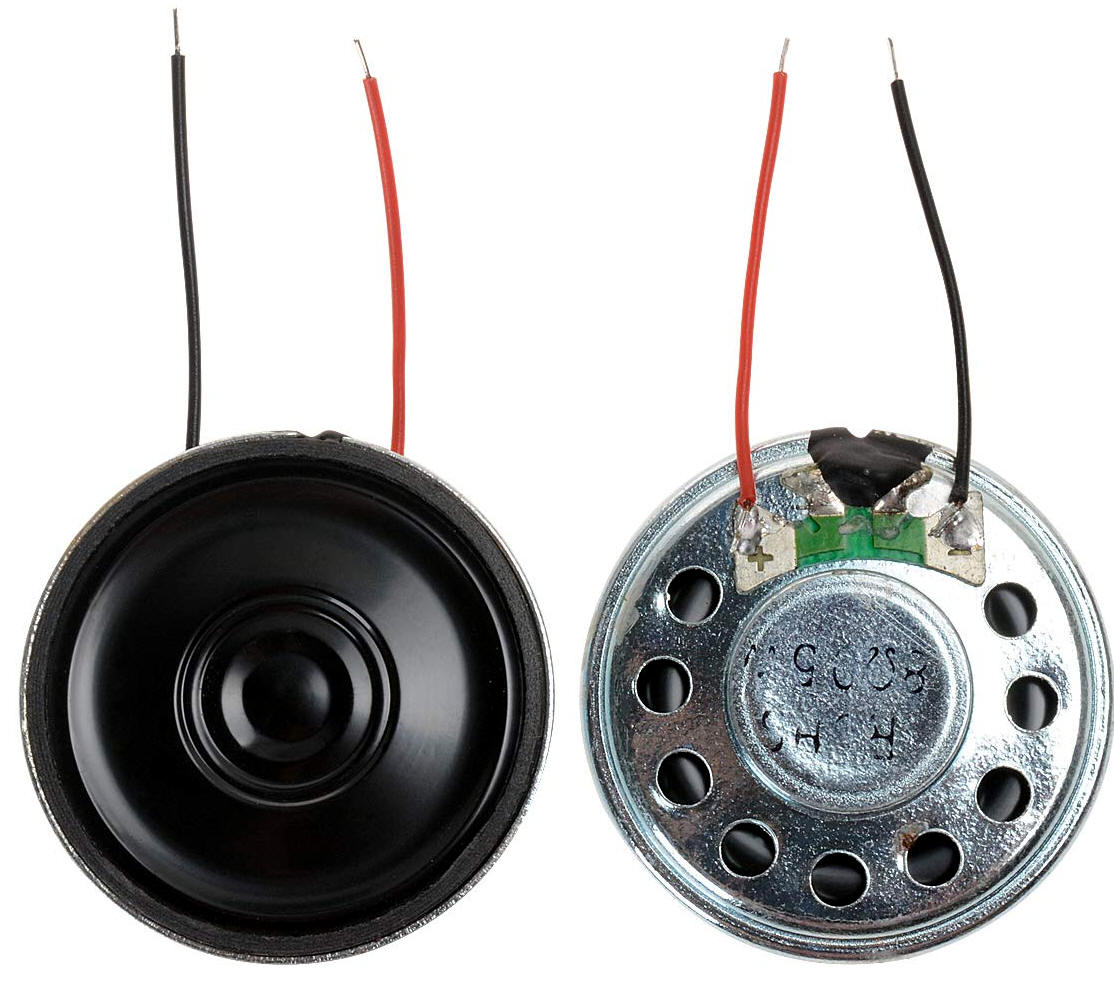

| Mini-haut-parleur | Haut-parleur de 8Ω |
| Buzzer | Buzzer actif fonctionnant avec une pile 9 V |
Avec tout votre matériel en
main, commençons !
