Construisez votre premier circuit sur Breadboard

Mes premiers pas avec le Breadboard

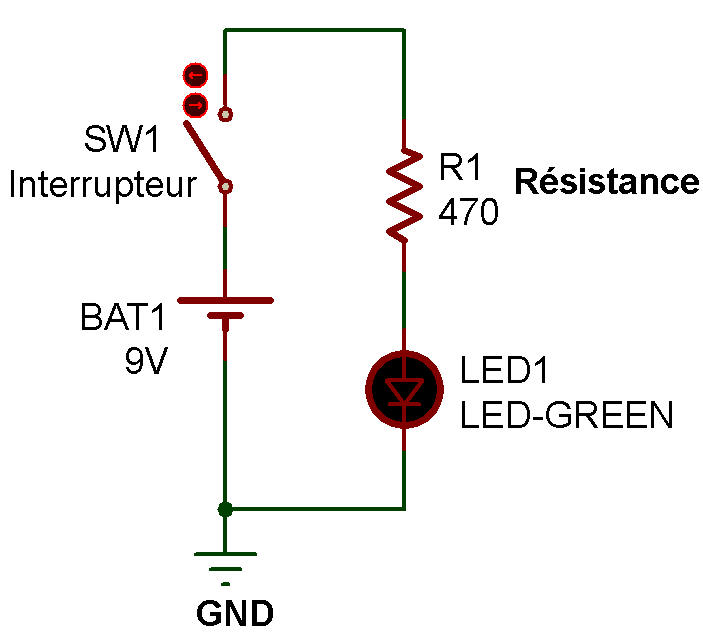

Le schéma d'un circuit

Liste des pièces

Pièce Valeur Description
Pile 9V Pile 9 V standard
Clip pour pile   Composant reliant la pile au breadboard
Breadboard   Plaque d'essai en plastique avec environ 400 trous
Résistance 470Ω Composant limitant le courant traversant la LED
DEL Rouge Diode électroluminescente (LED) à sortie standard
Fils de connexion   Deux fils de connexion de couleurs différentes pour le breadboard

Préparez votre Breadboard

Ajouter un fil noir qui relie les deux rails négatifs et un fils rouge qui relie les deux rails positifs.

Ajouter 2 condensateurs de 0.1 µF dans chaque rails.

Ces condensateurs servent à protéger les IC des pics de tentions.

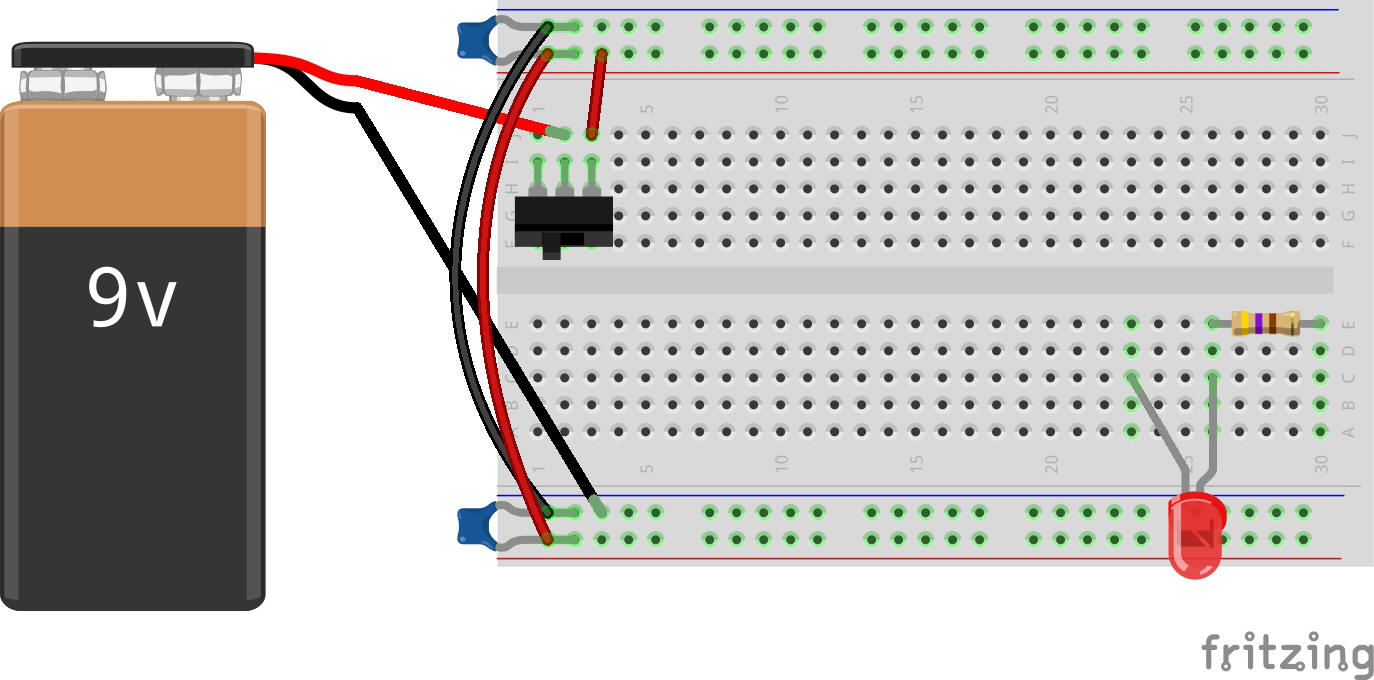

Ajoutez l'interrupteur et connectez la pile comme l'image ci-dessous.

Note : Si vous avez un supports de piles 9V avec interrupteur, vous n'avez pas besoin d'ajoutez l'interrupteur.

Le fil rouge avec la broche du milieu de l'interrupteur et le fil noir sur le rail négatif.

Connectez la broche 3 de l'interrupteur au rail positif.

Gardez votre breadboard préparé sans enlevé la pile, l'interrupteur, les condensateurs et les fils,
pour tous les projets de Mes premiers pas avec le Breadboard.

Ceci fera gagner du temps et évitera que les fils de la clip de la batterie ne se brisent.



CONSTRUCTION DU CIRCUIT

Pour construire ce circuit, vous n'avez besoin que d'une pile, d'une résistance et d'une LED.

La résistance réduit l'intensité du courant traversant la LED.

Il est toujours nécessaire d'avoir une résistance en série avec une LED, qu'elle soit placée avant ou après celle-ci.

L'ajout d'une résistance en série dans un circuit diminue l'intensité du courant.

Sans résistance, vous risquez d'endommager la LED.

BRANCHEMENT DE LA RÉSISTANCE

Pour ce circuit, vous aurez besoin d'une résistance de 470 Ω.

En observant attentivement une résistance, vous remarquerez plusieurs anneaux de couleur.

Ces couleurs indiquent la valeur de la résistance.

Pour trouver une résistance de 470 Ω, recherchez une résistance dont les anneaux de couleur sont dans cet ordre :

4 bandes (jaune-violet-marron) ou 5 bandes (jaune, violet, noir, noir) et au multimètre une valeur entre 446Ω et 493Ω.

(voir figure 1).

FIGURE 1

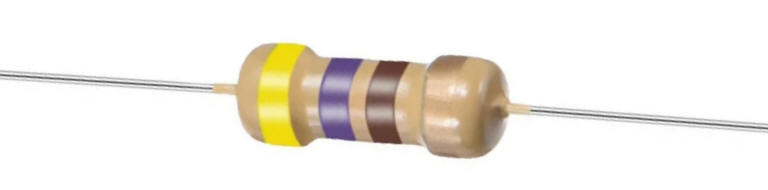

Une résistance de 470 Ω 4 bandes

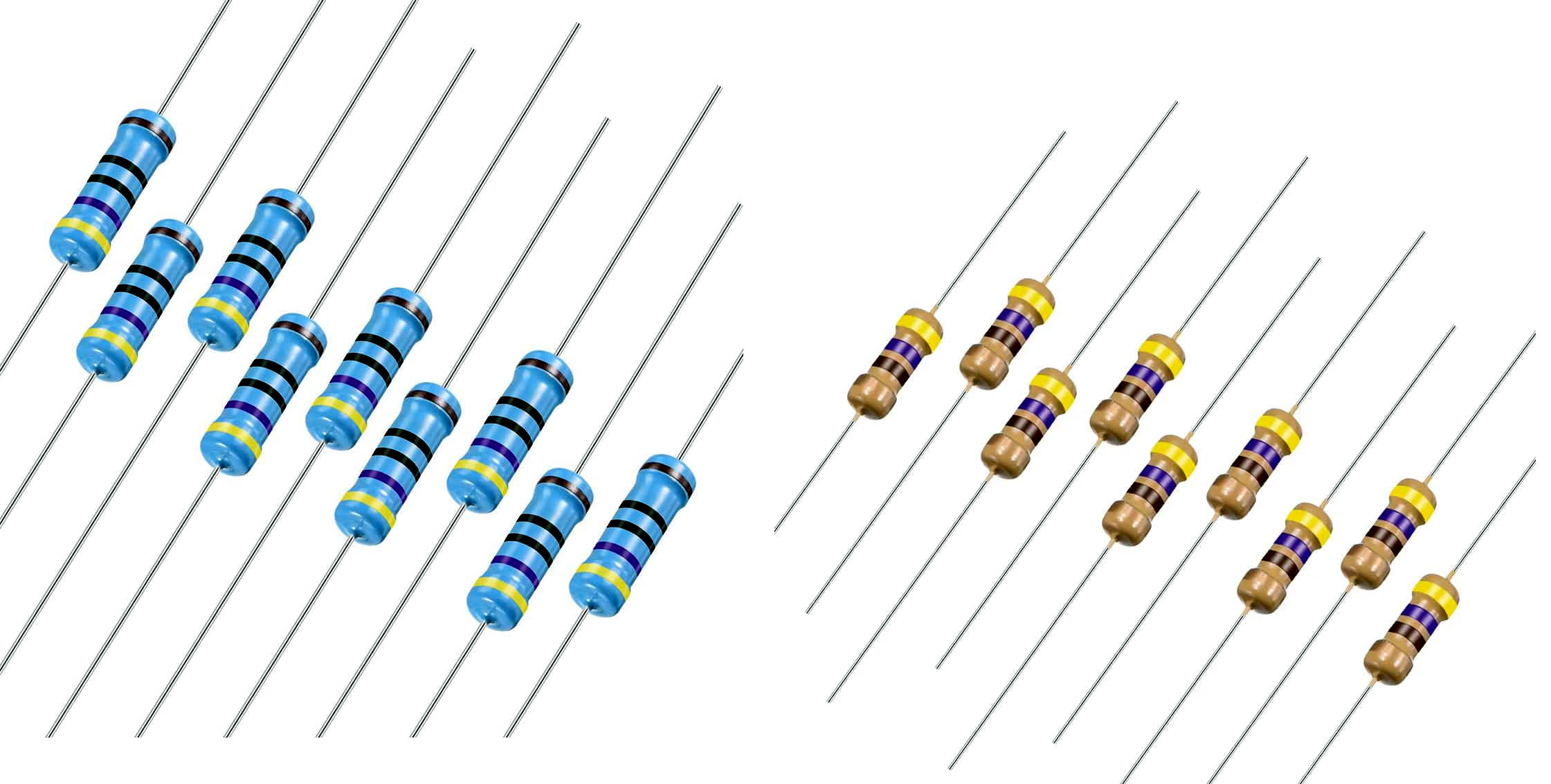

résistance de 470 Ω 5 bandes et 4 bandes

Connectez une broche de la résistance de 470 Ω à la rangée supérieure de la colonne F et l'autre broche à la rangée 7 de la même colonne, comme indiqué sur la figure 2.

L'ordre des broches n'a pas d'importance ; la résistance peut être connectée dans les deux sens.

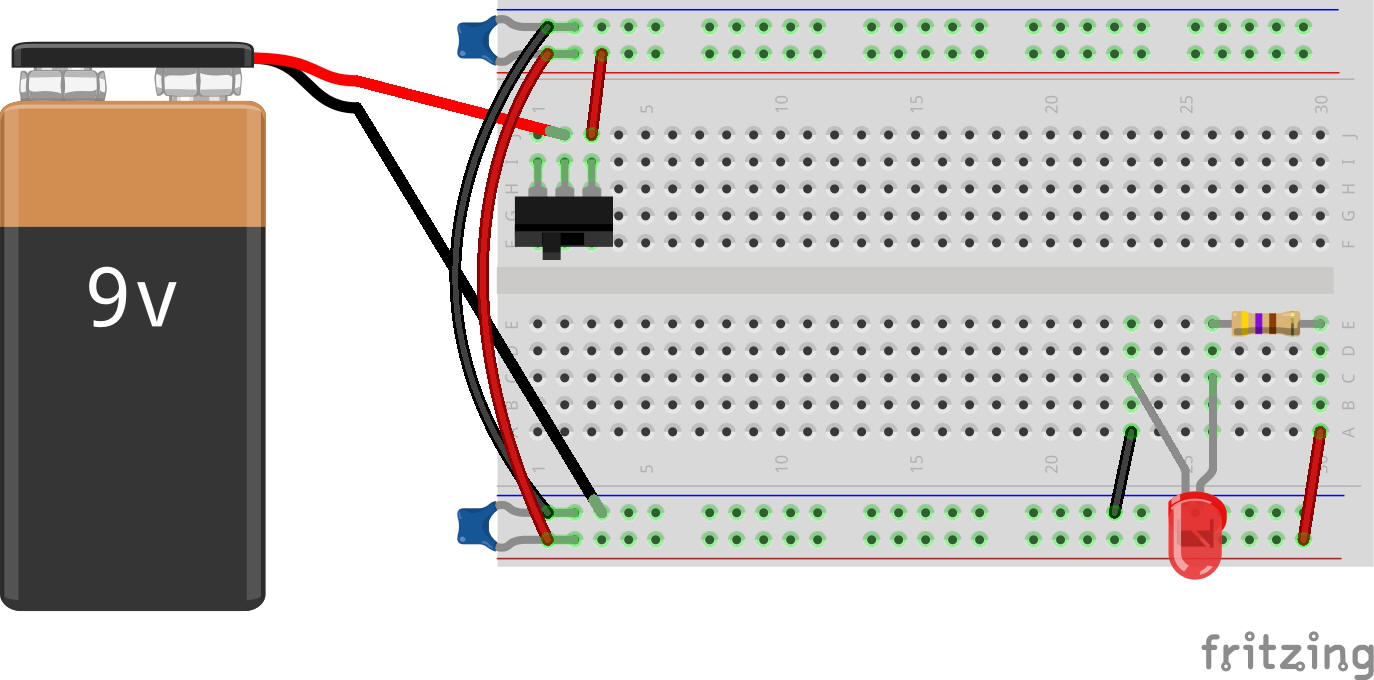

FIGURE 2
Connexion de la résistance au breadboard.

Connexion de la LED
