Fournitures utiles

Mes premiers pas en Électronique

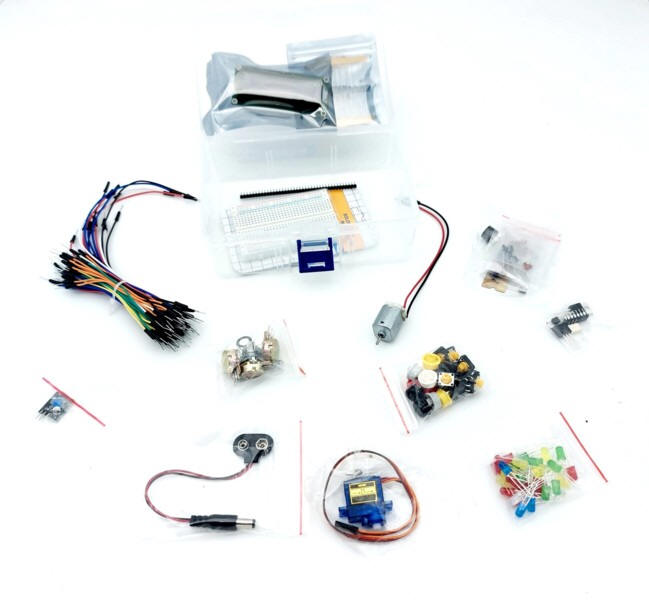

Que vous réalisiez les projets de cette section ou d'autres par vous-même, voici quelques fournitures qui vous seront toujours utiles :

Un multimètre numérique pour tester les connexions et vérifier le bon fonctionnement du projet.

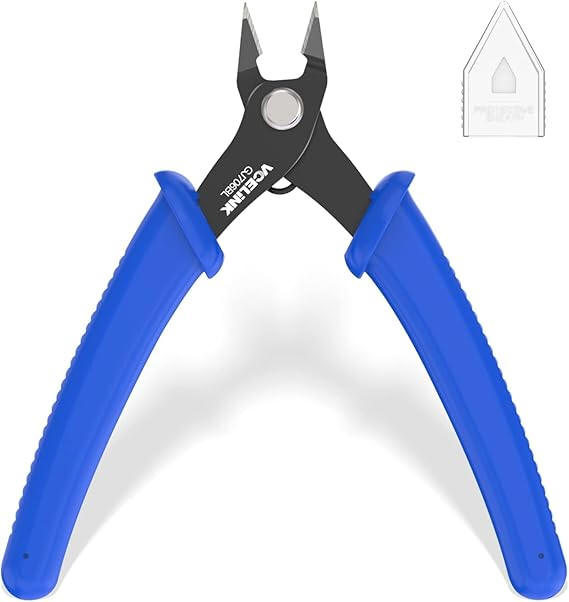

Une pince coupante.

ou

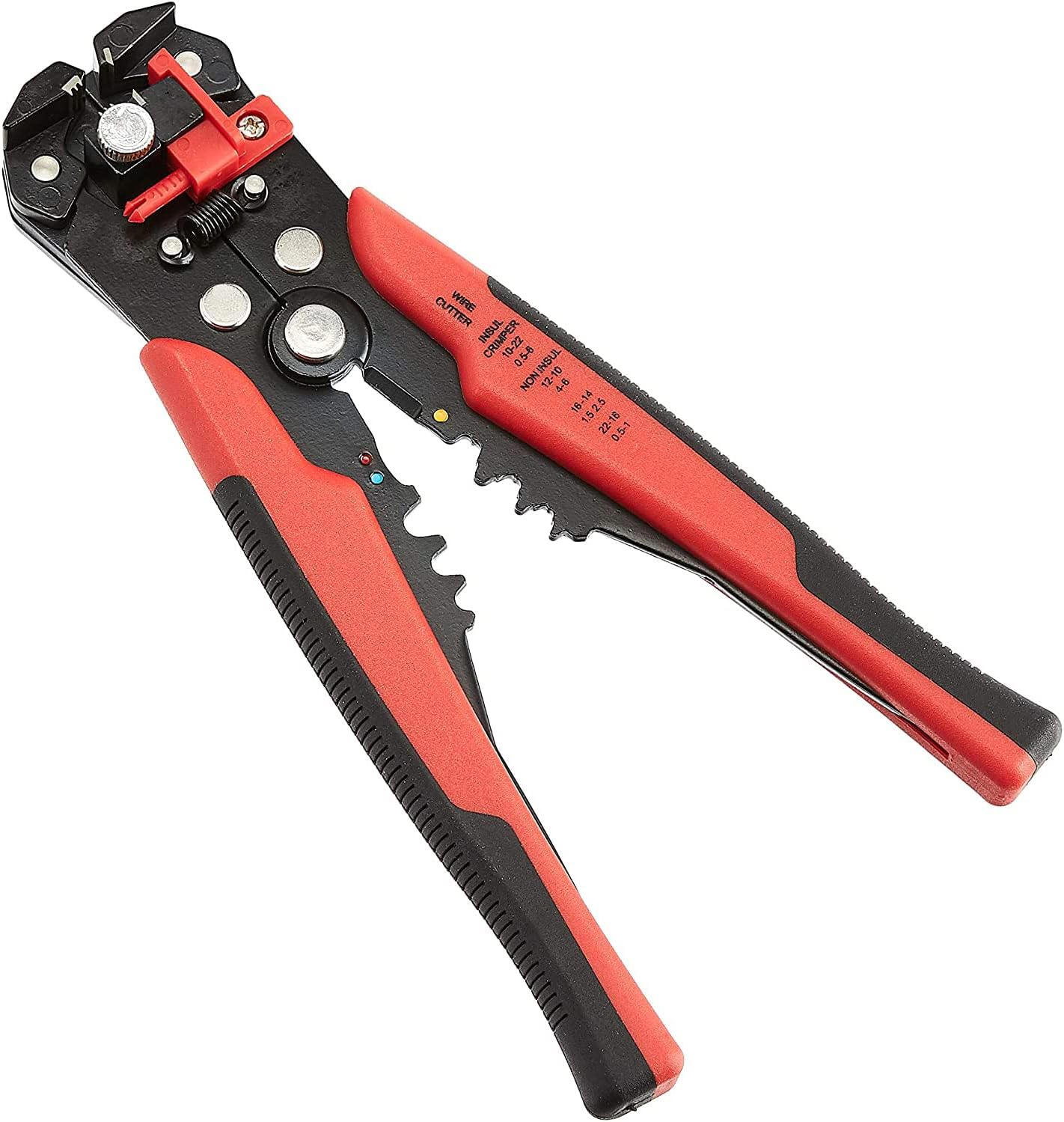

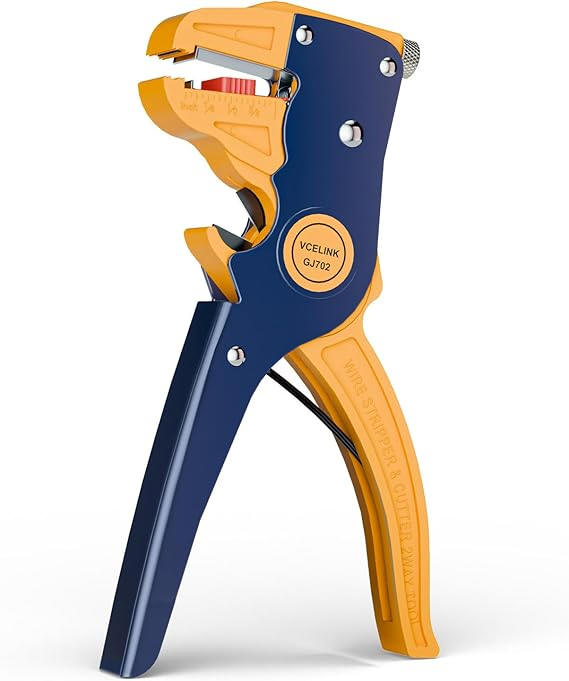

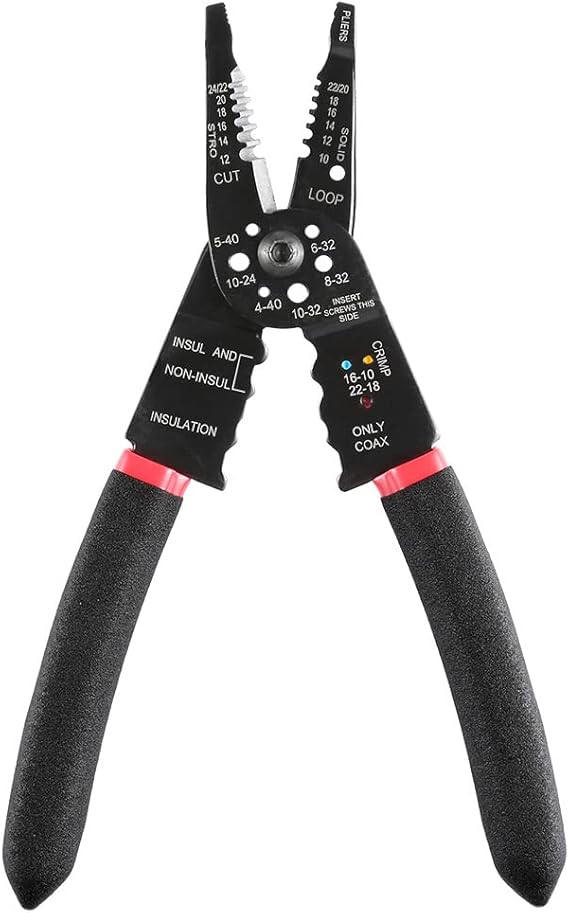

Pince à dénuder

ou  ou

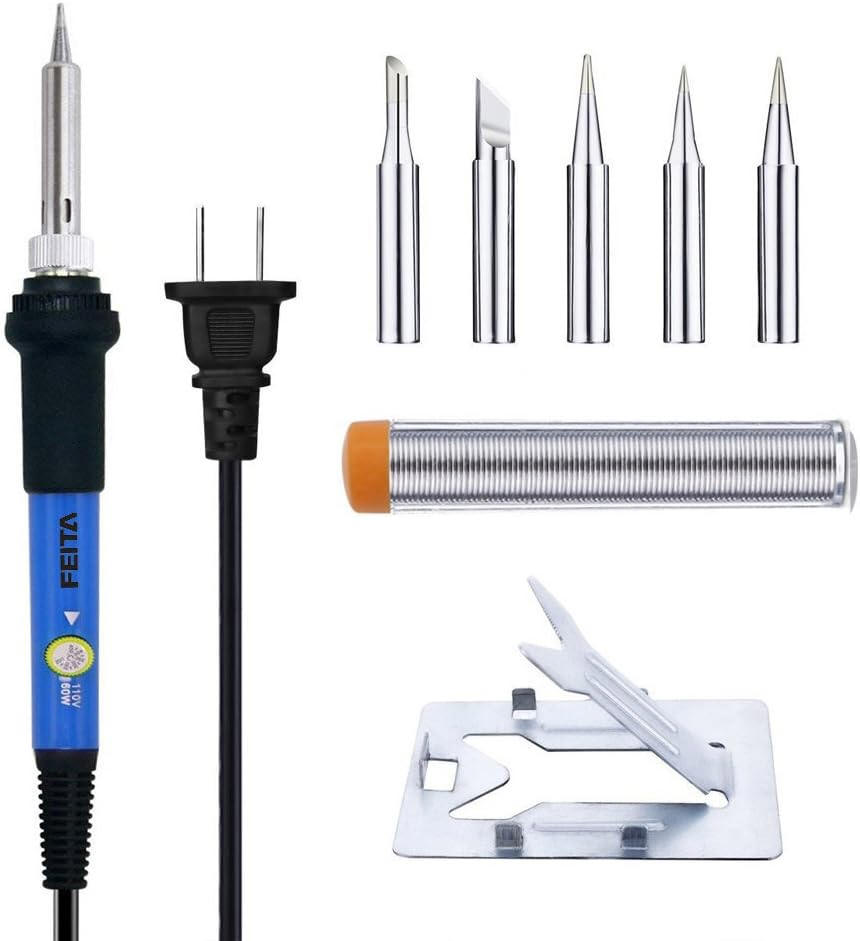

un fer à souder et de l'étain

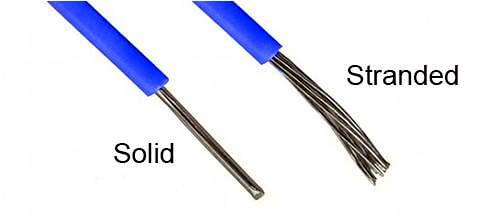

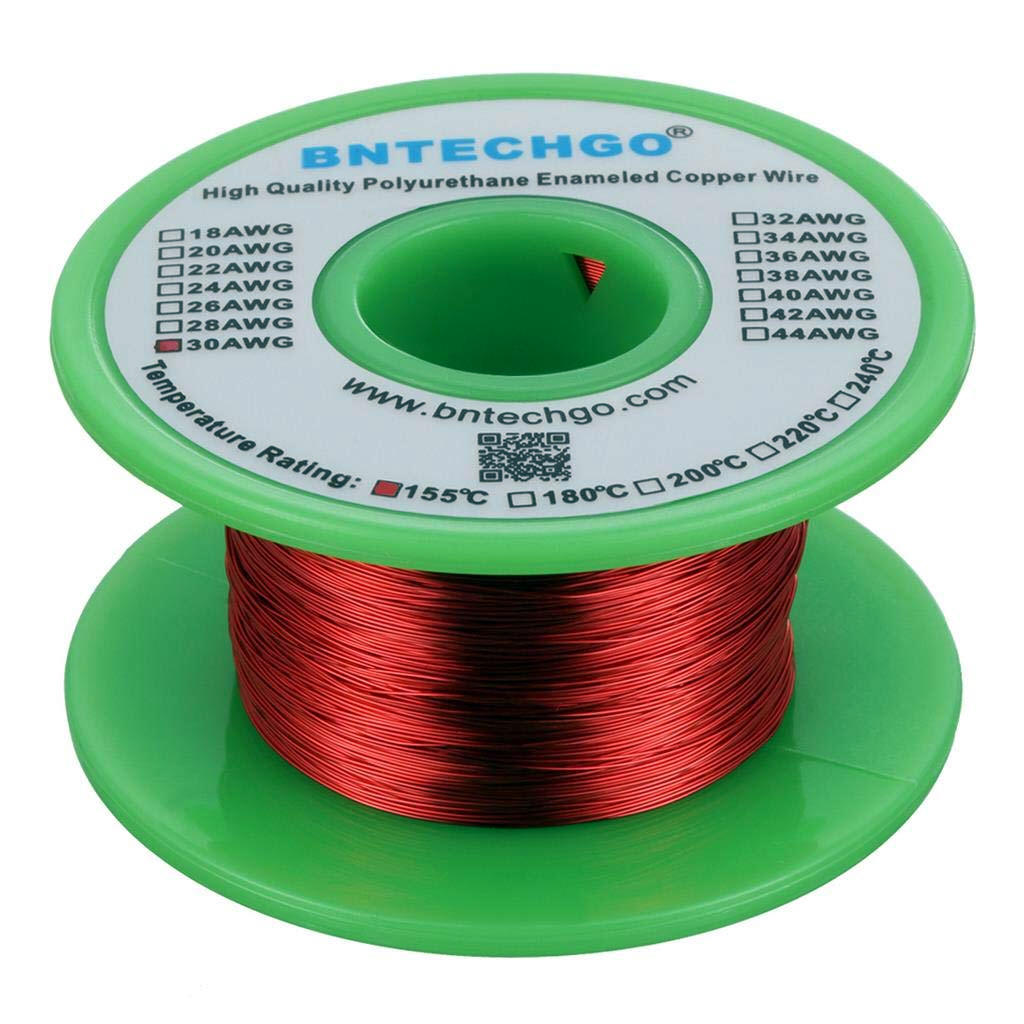

Une grande bobine de fil isolé AWG 22.

ou ou

Du ruban isolant pour protéger les fils dénudés ou fixer des éléments.

Des piles 9 V : presque tous les projets de cette section en utilisent une !

et un ou des connecteurs pour piles 9V

ou un supports de piles avec interrupteur et couvercle 9V



Un Supports de piles AA 4.5V (3 x AA) avec interrupteur et couvercle

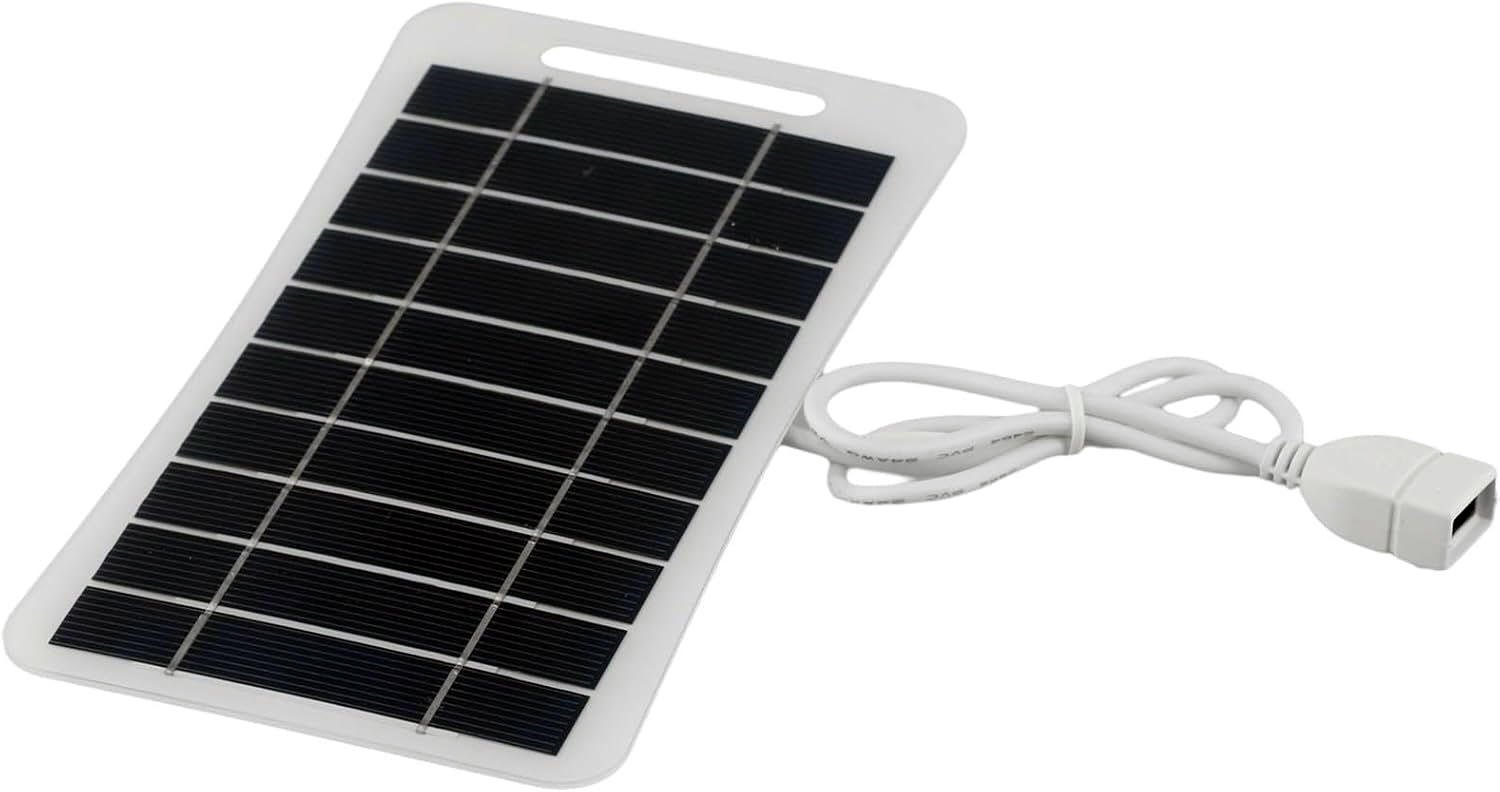

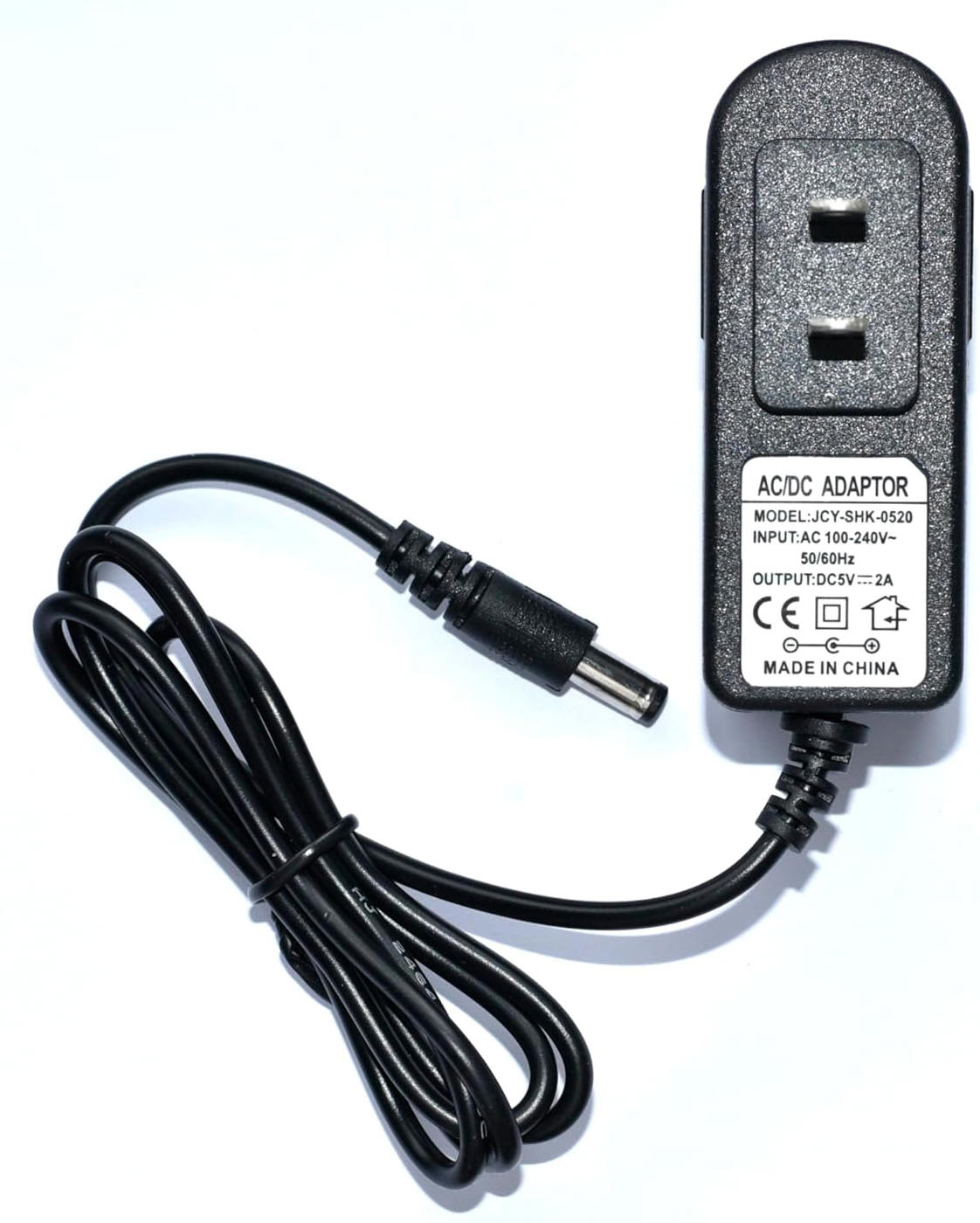

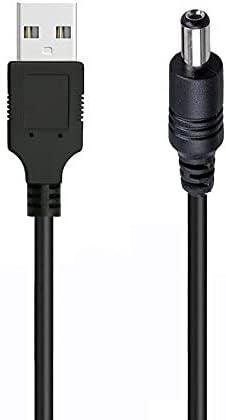

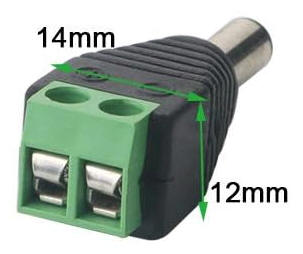

Un adaptateur mural 5 V CC et un Un adaptateur jack cylindrique CC

Ou

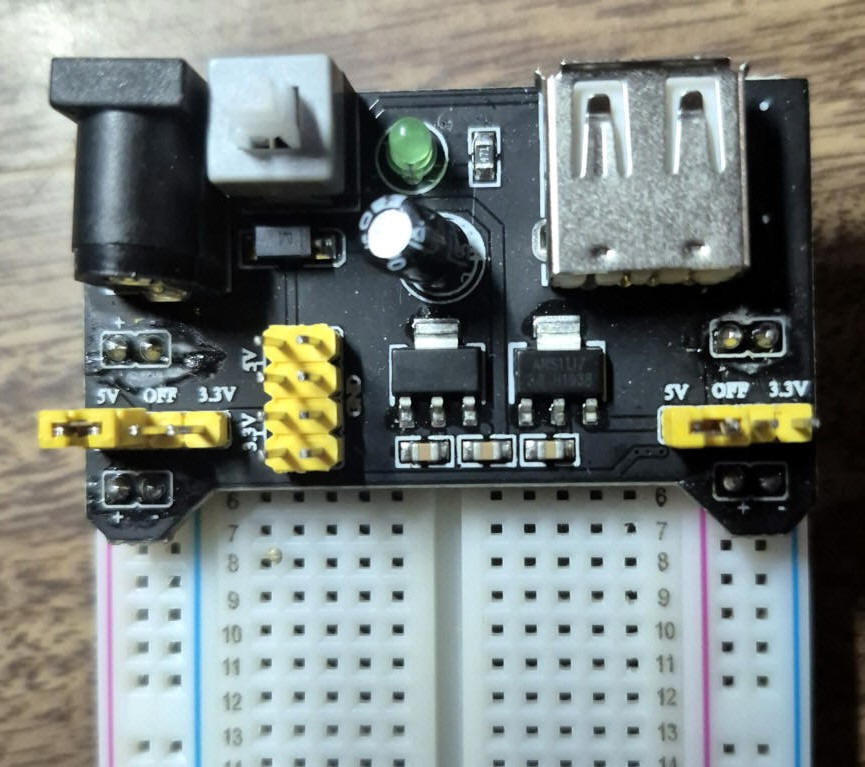

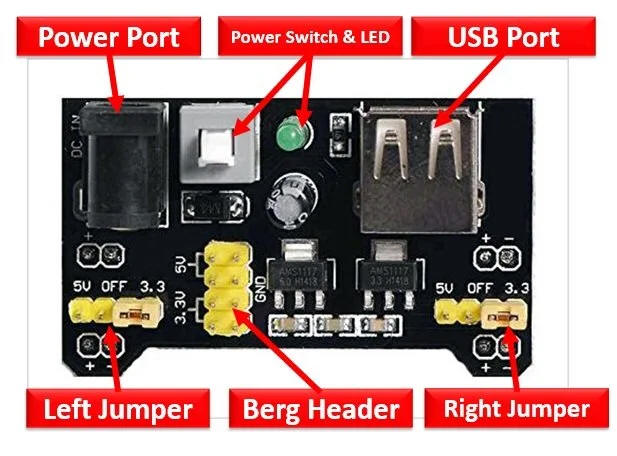

un Power Supply 3.3V - 5V pour Breadbord

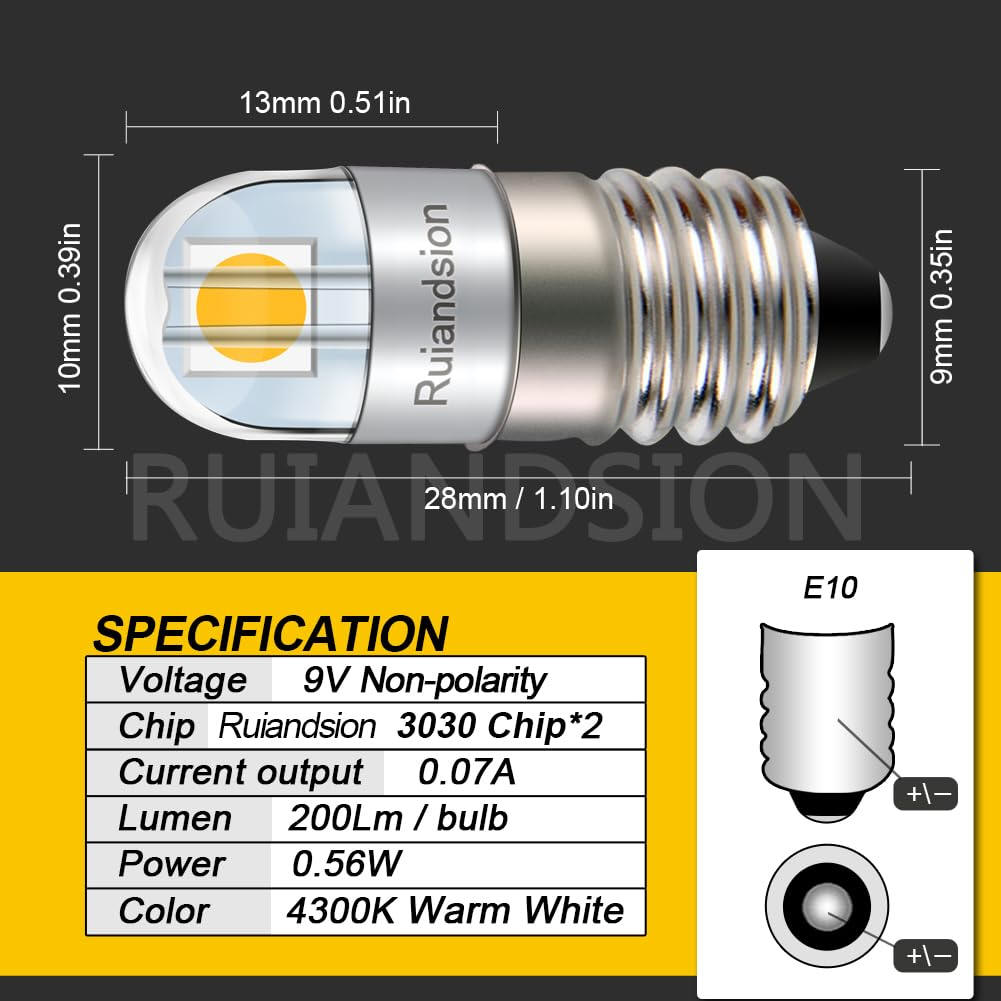

un globe 9v (À l'ancienne ou à LED)

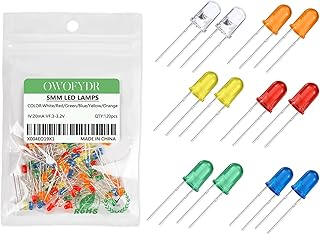

Un lot de LED

Diode électroluminescente (DEL) / Light Emitting Diode (LED)

ou

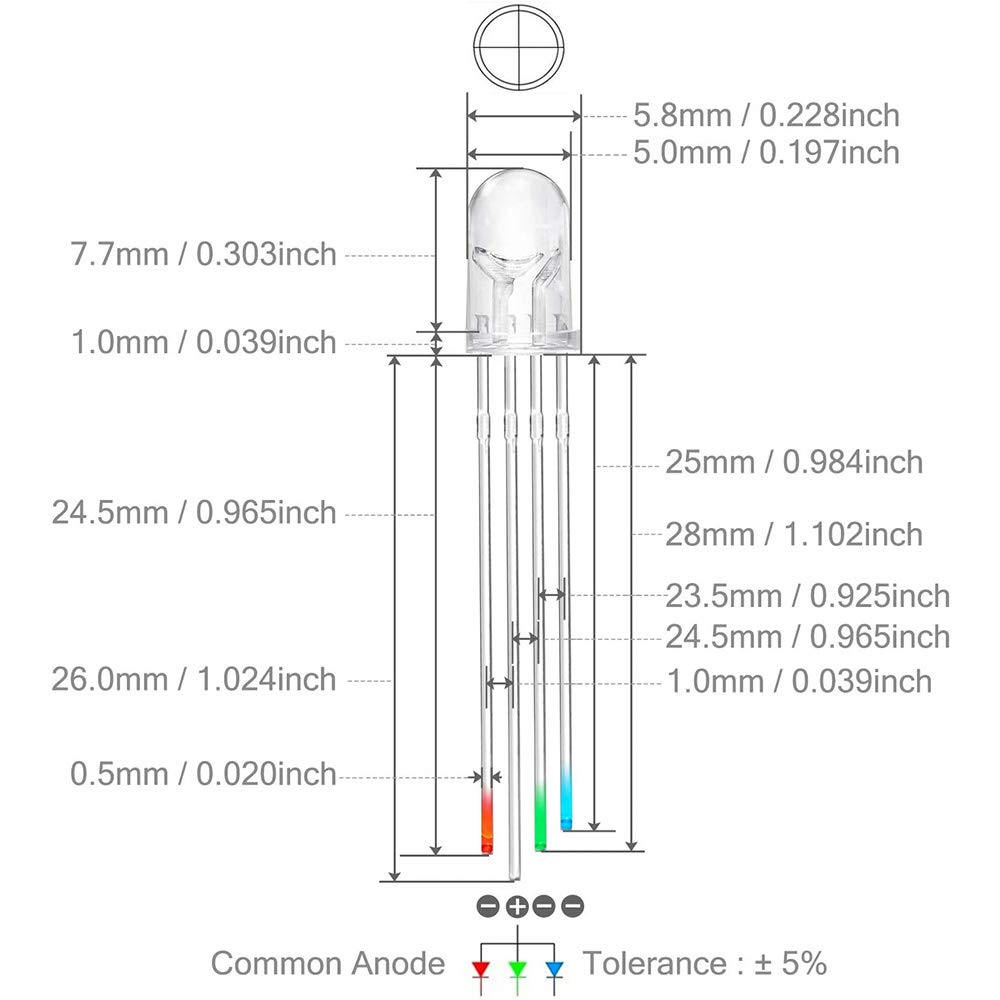

Une RGB LED avec anode commune

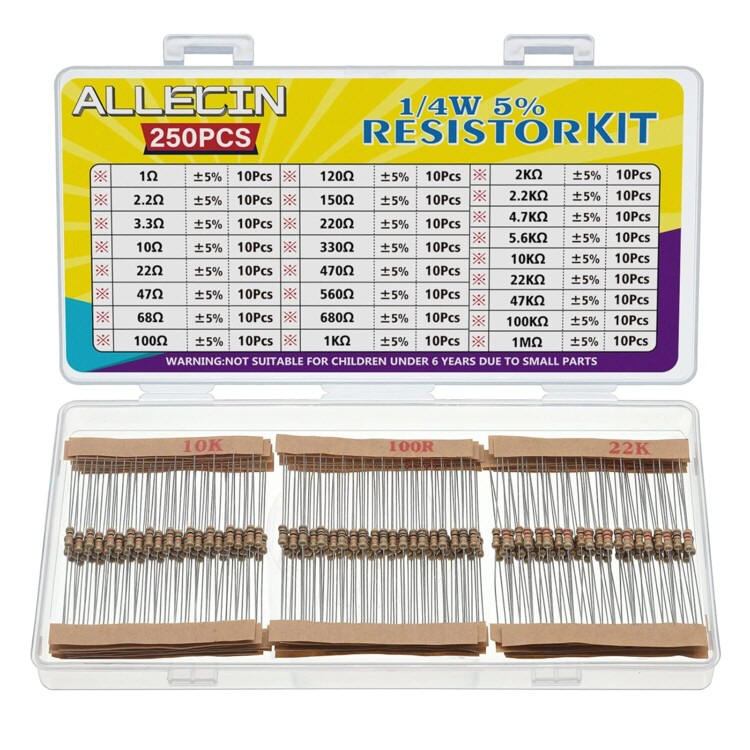

Un lot de résistances 1/4W

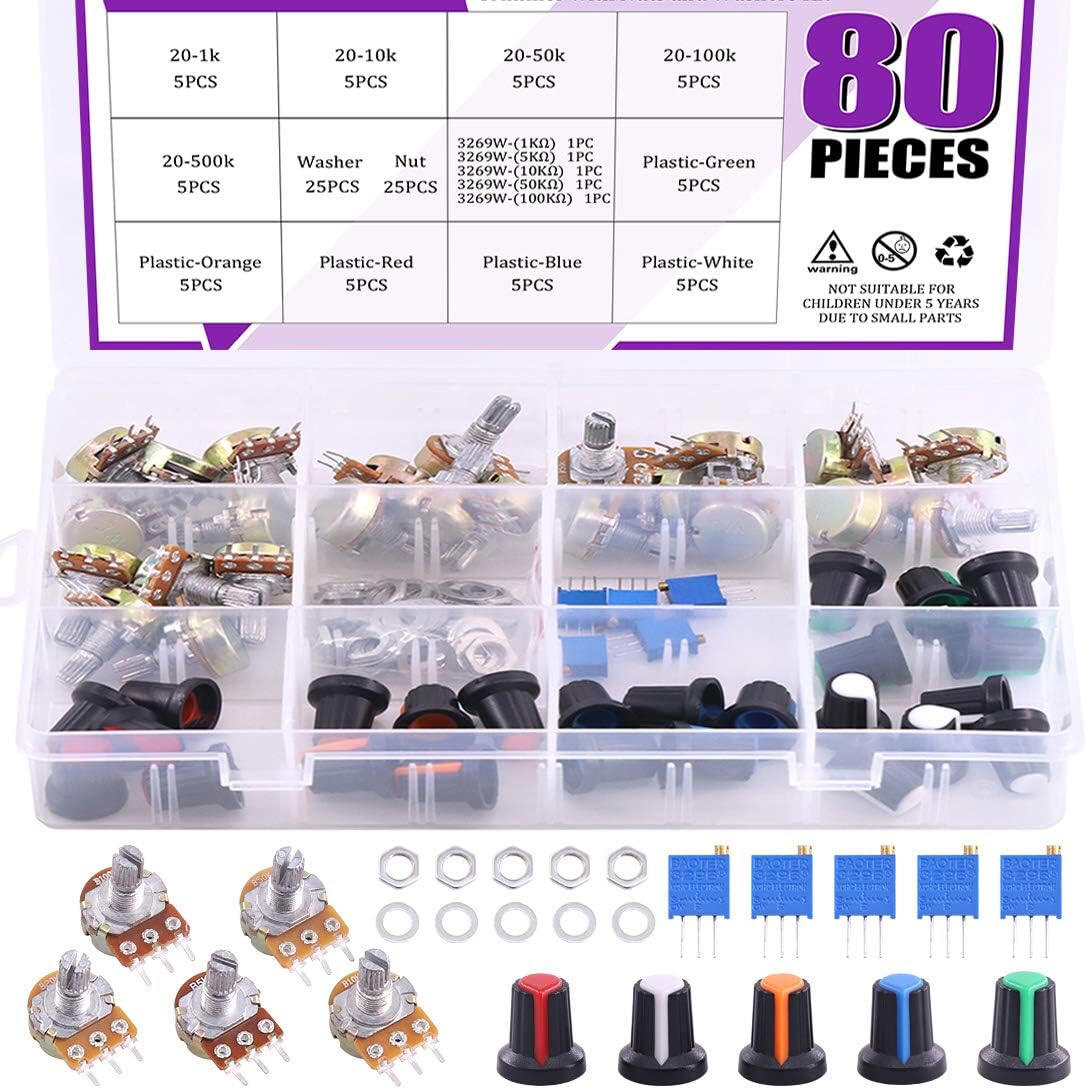

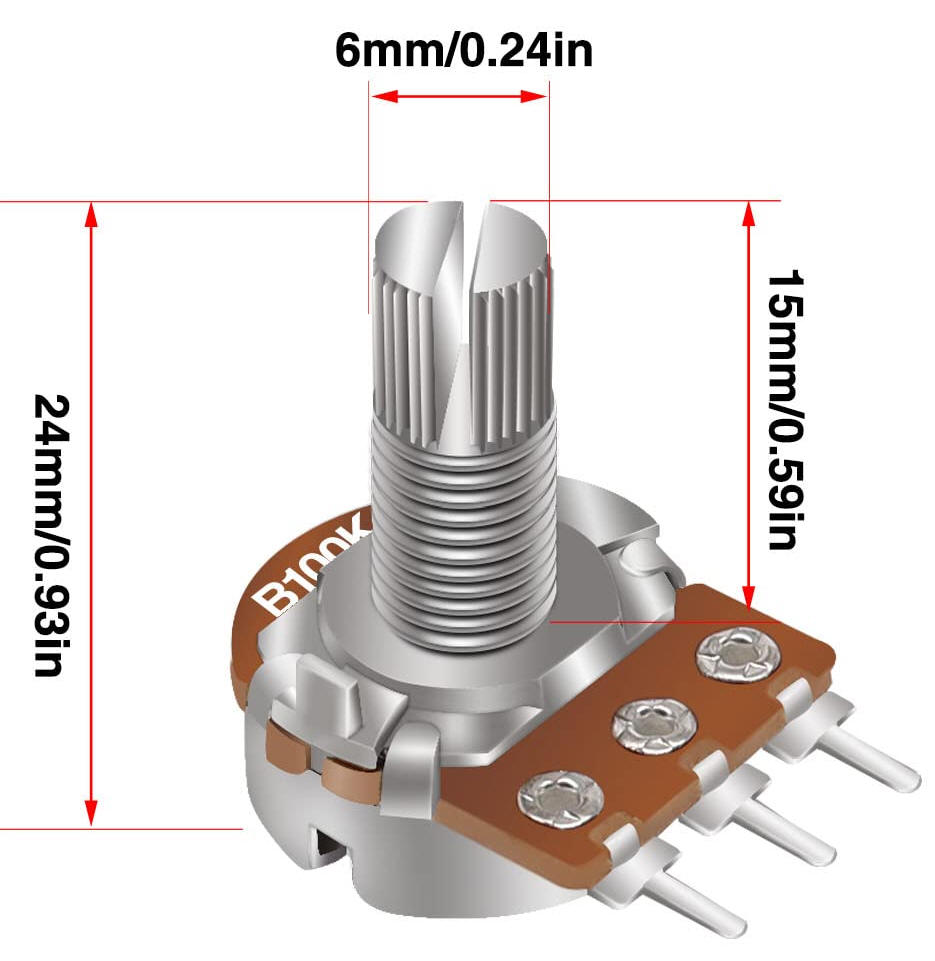

Un kit de potentiomètre ou seulement un de 10K et un de 100K

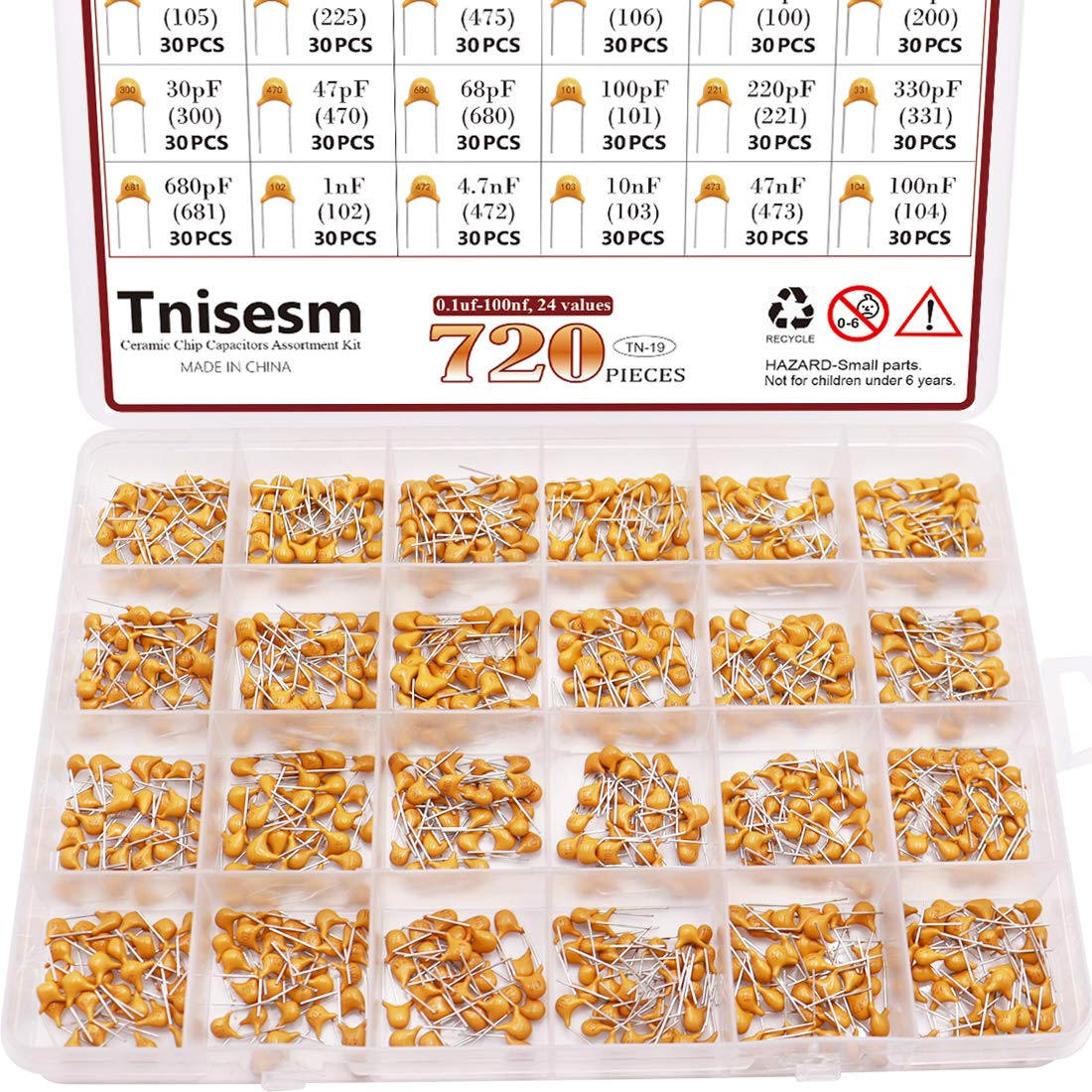

Un lot de condensateurs

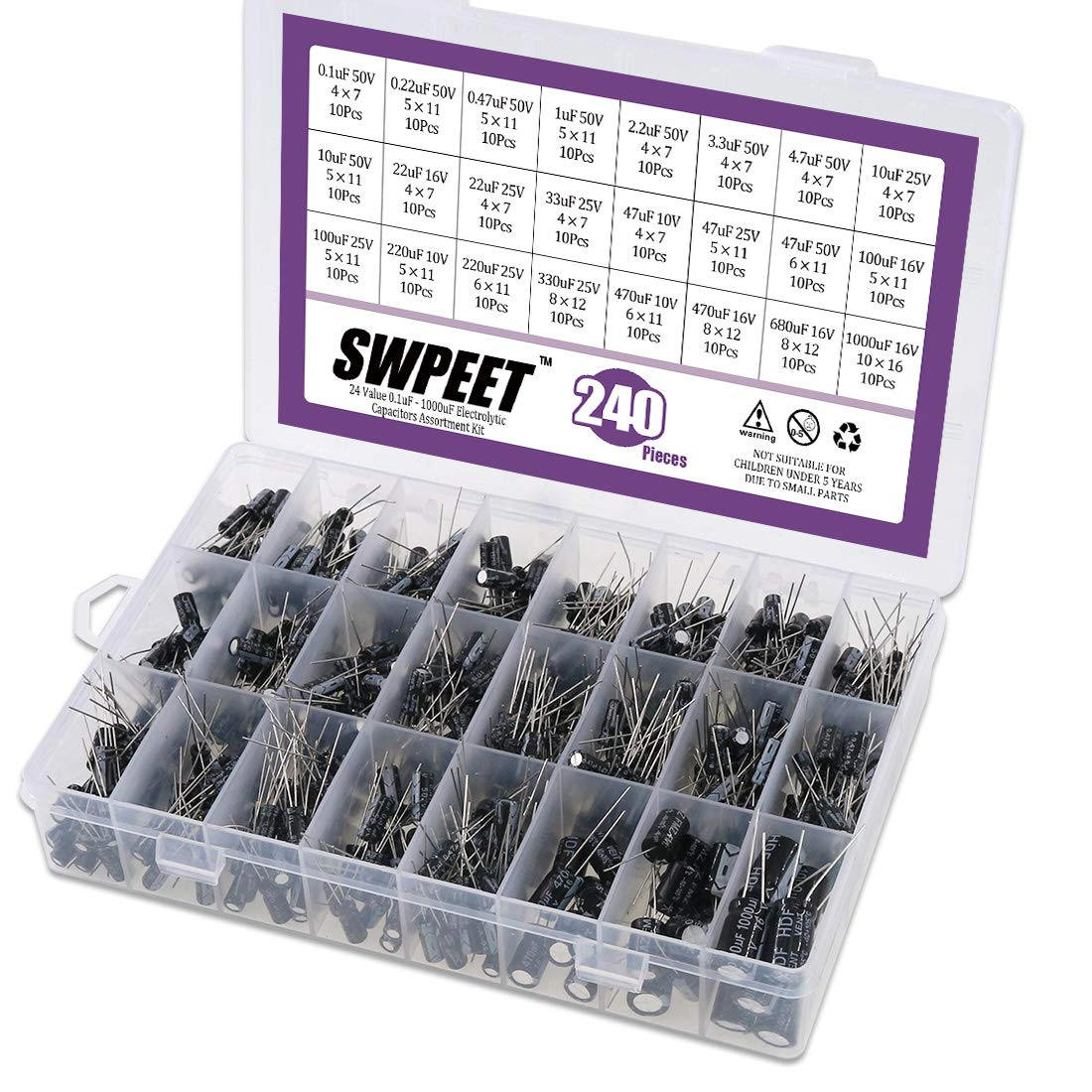

Un lot de condensateurs électrolytiques (condensateur polarisé)

Un buzzer

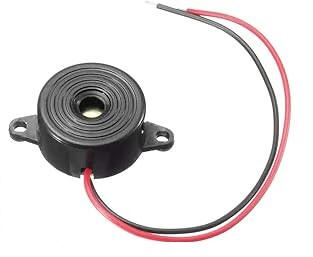

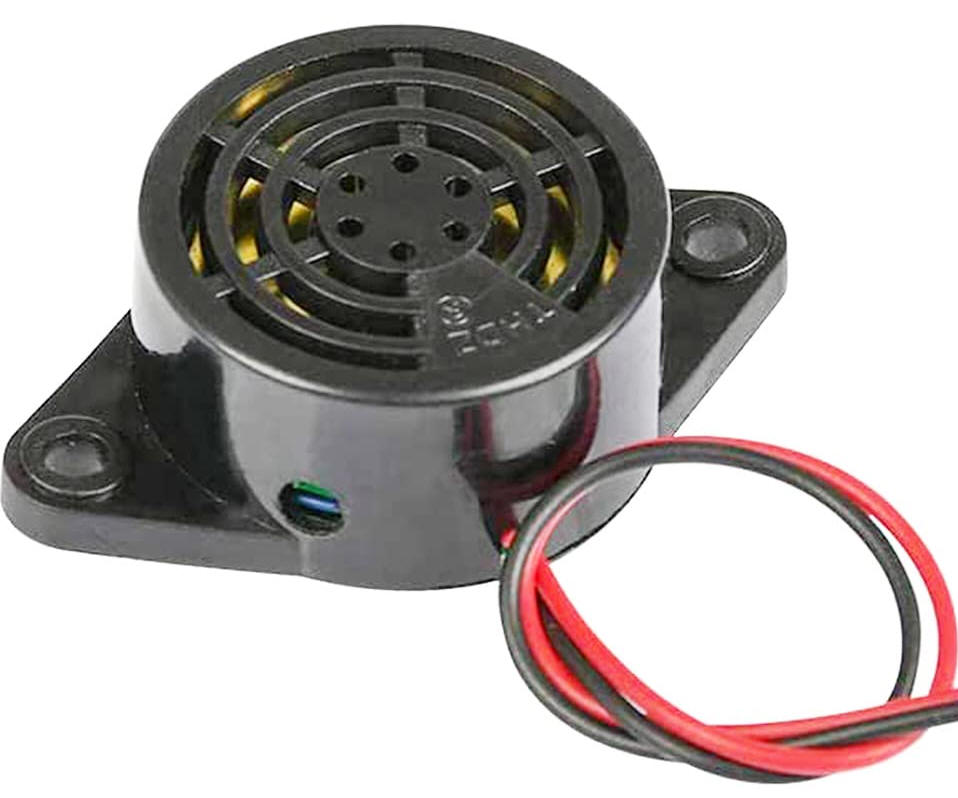

Un buzzer qui émet un bip.

Les buzzers existent en versions passive et active. Les buzzers passifs nécessitent une entrée audiofréquence, tandis que les buzzers actifs ne nécessitent qu'une tension. Pour ce projet, vous avez besoin d'un buzzer actif fonctionnant sous 9 V.

Un interrupteur 3 broches

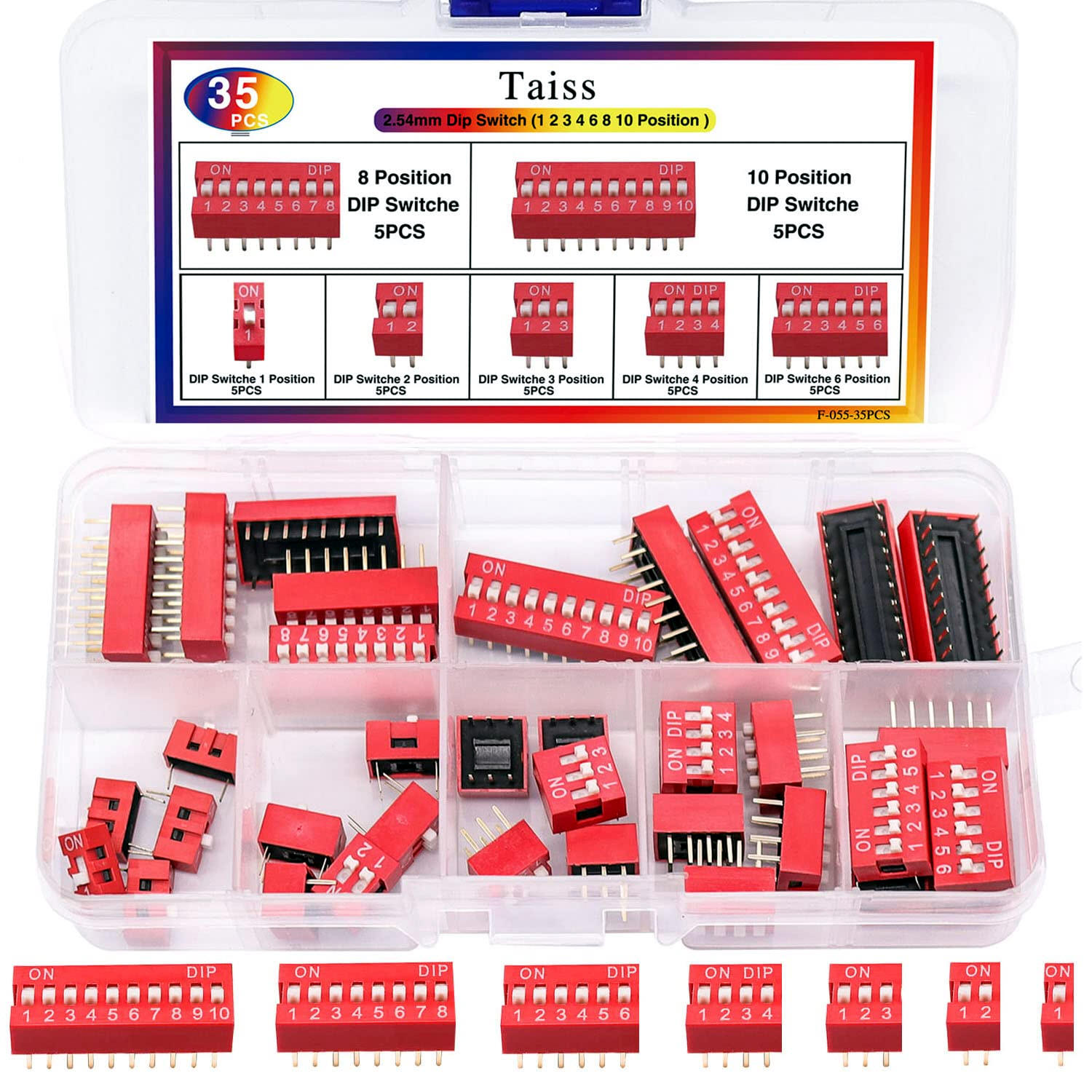

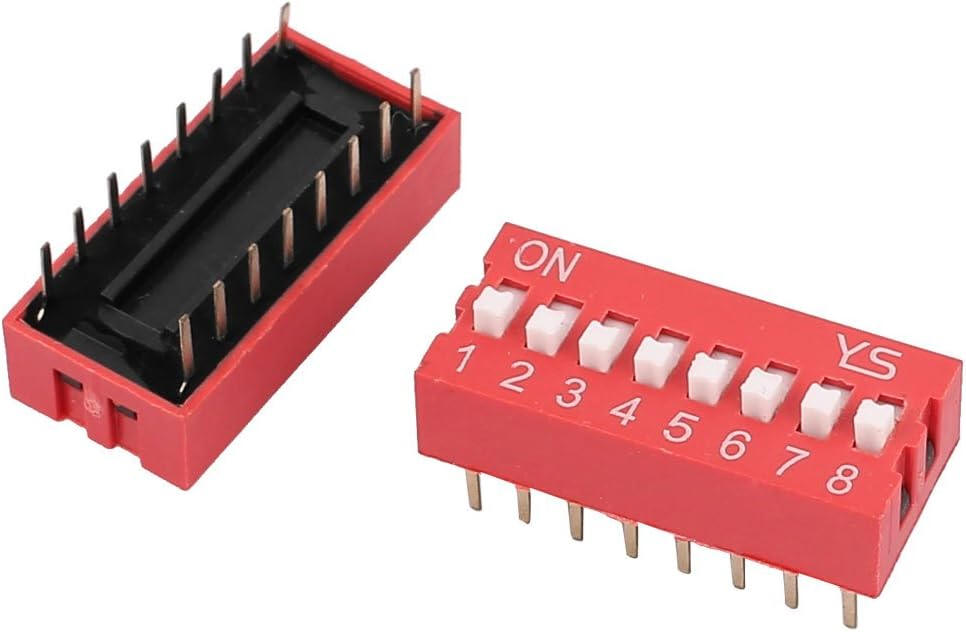

un commutateur DIP à 8 positions (DIP Switch)

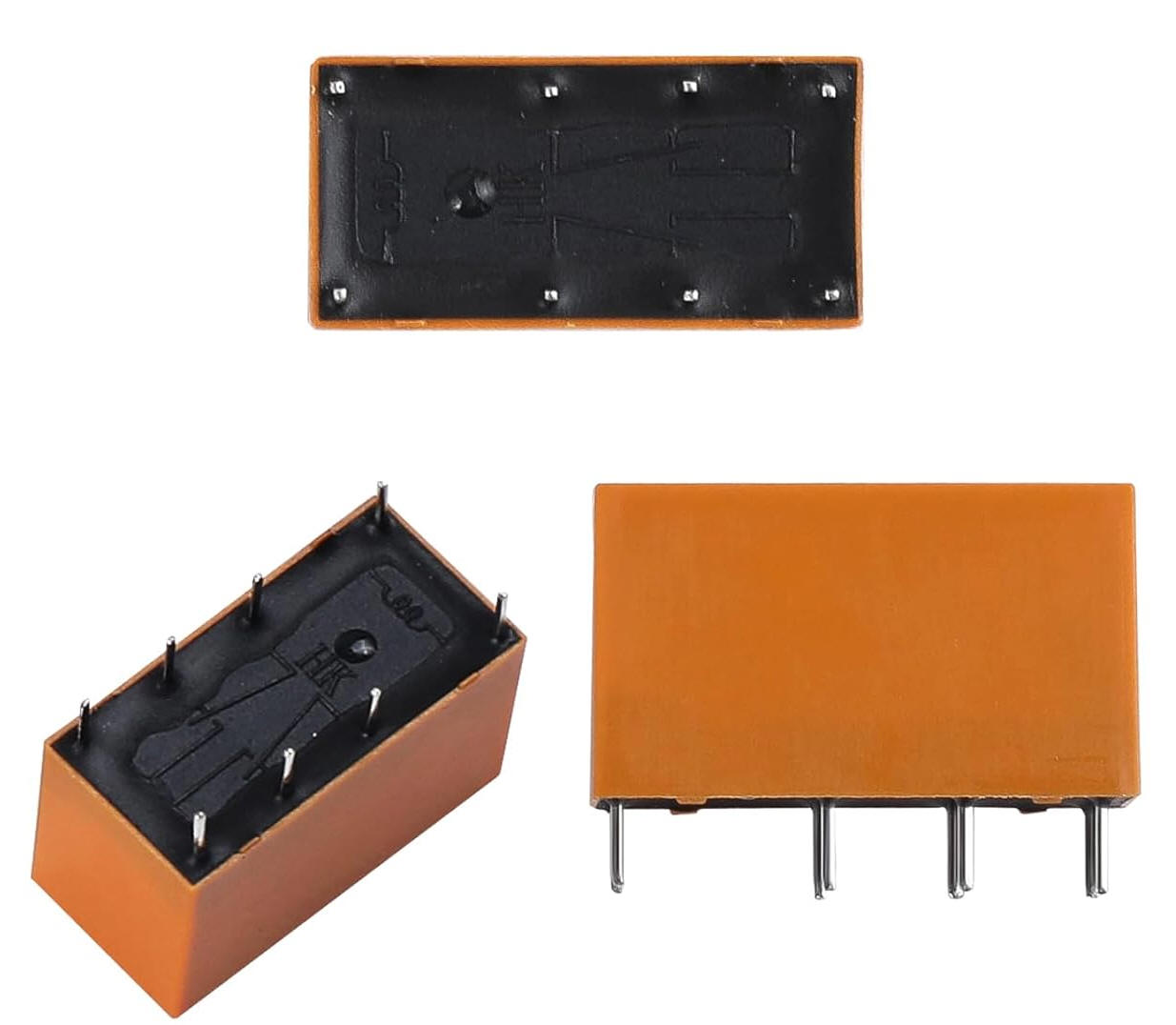

un relais 9V 5 broches

et Un relais DPDT ou SPDT avec une bobine de 5 V, 6 V ou 9 V.

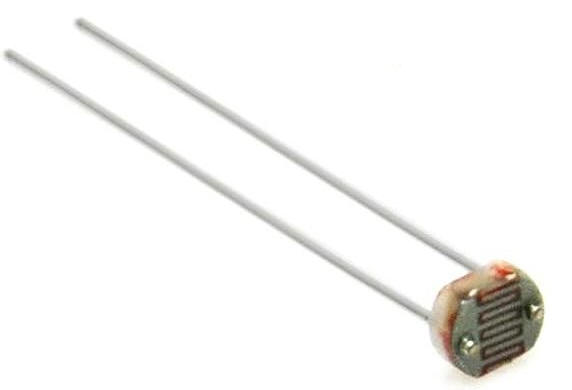

Une ou des Photorésistances

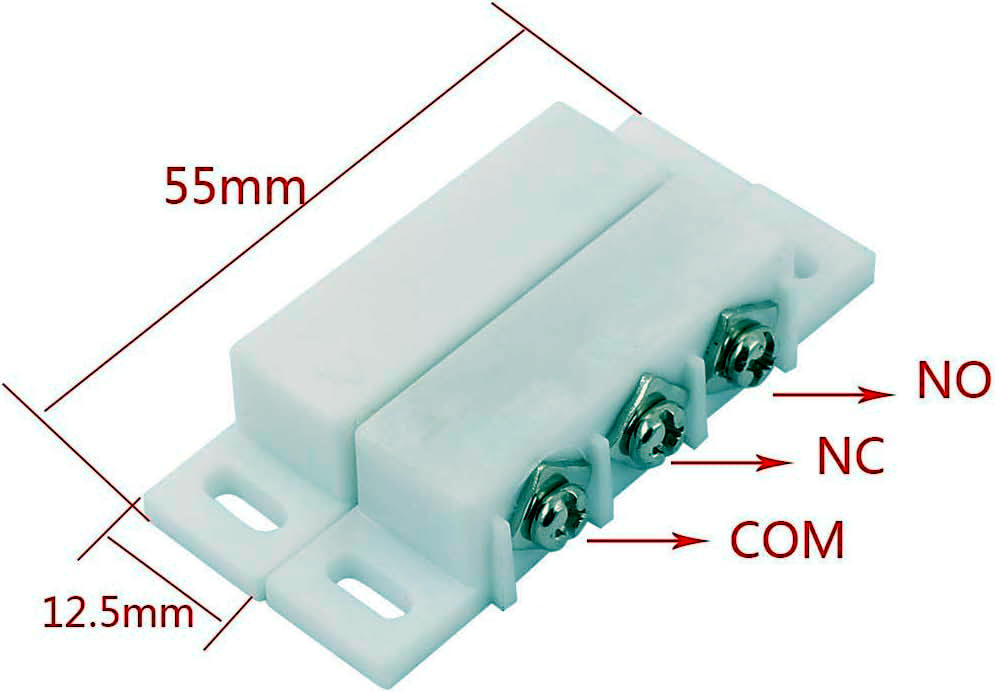

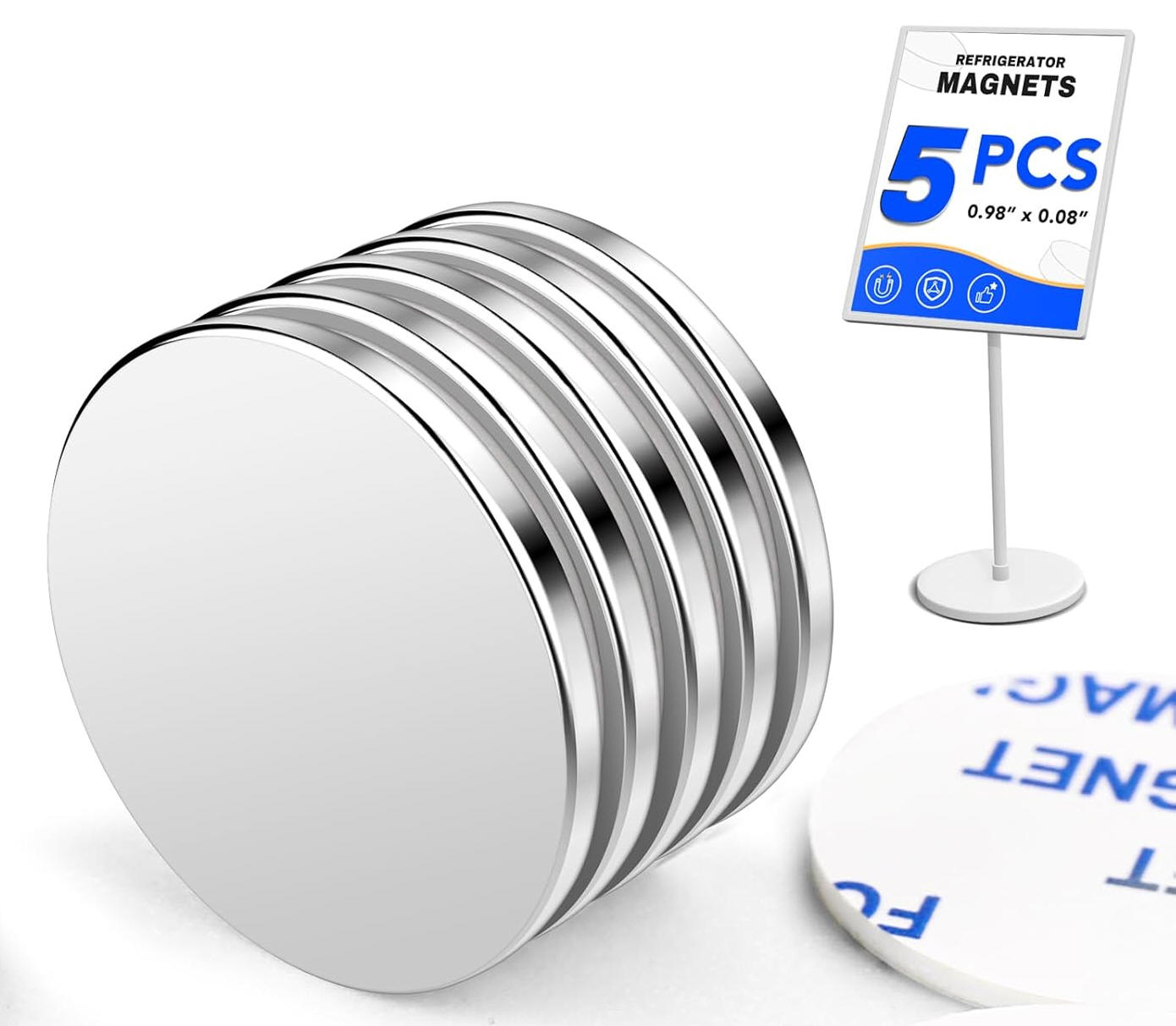

Des aimants

ou

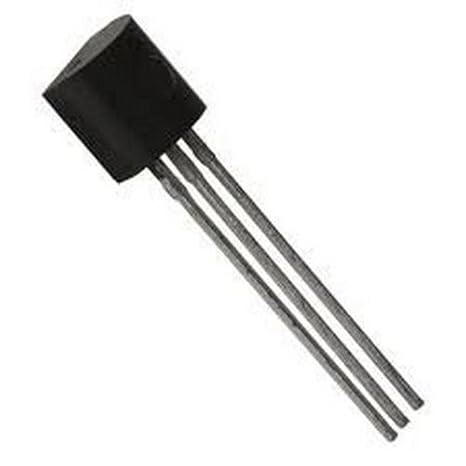

Des transistors 2n3904 et 2N2222

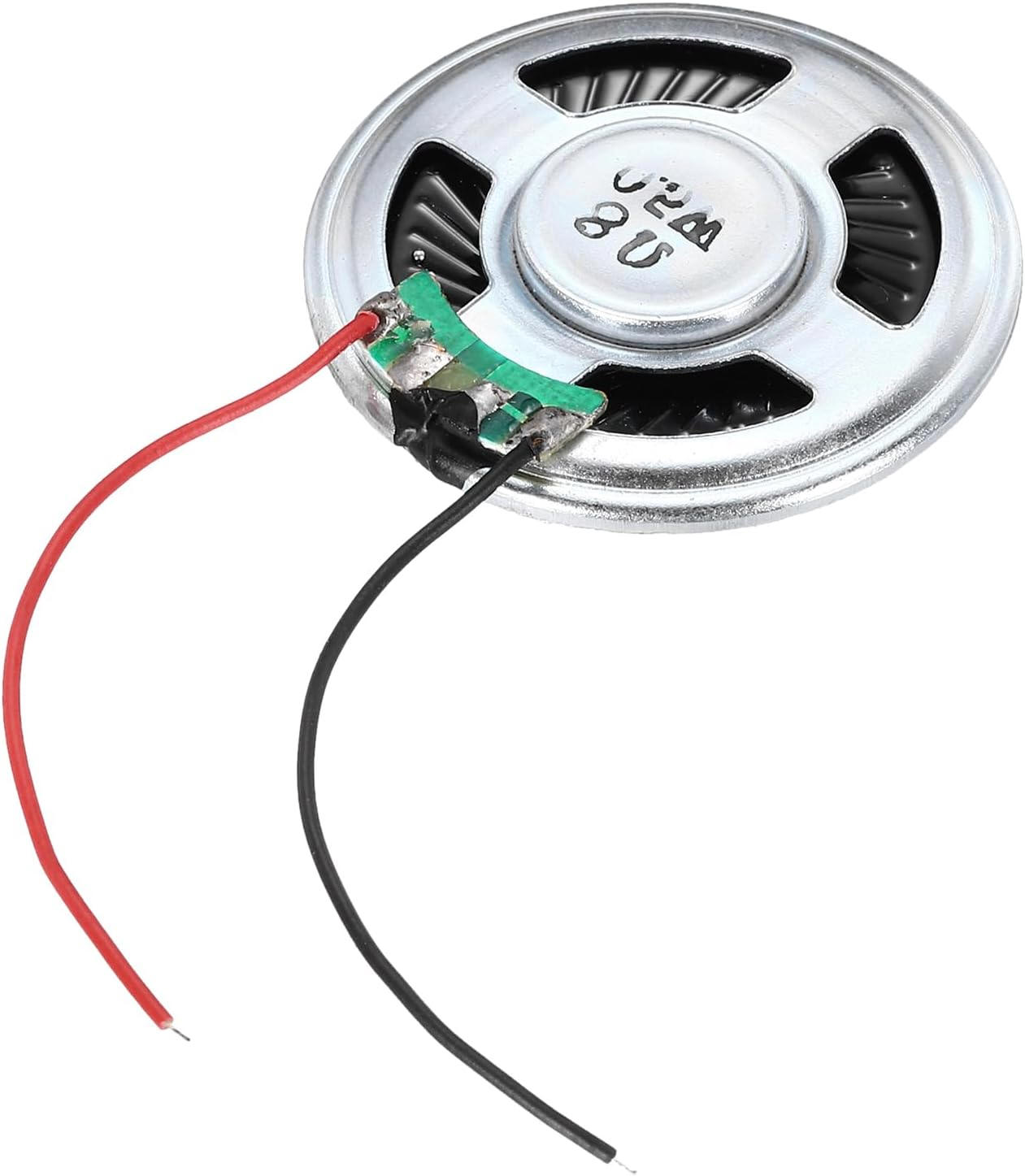

Un haut-parleur de 8 Ω

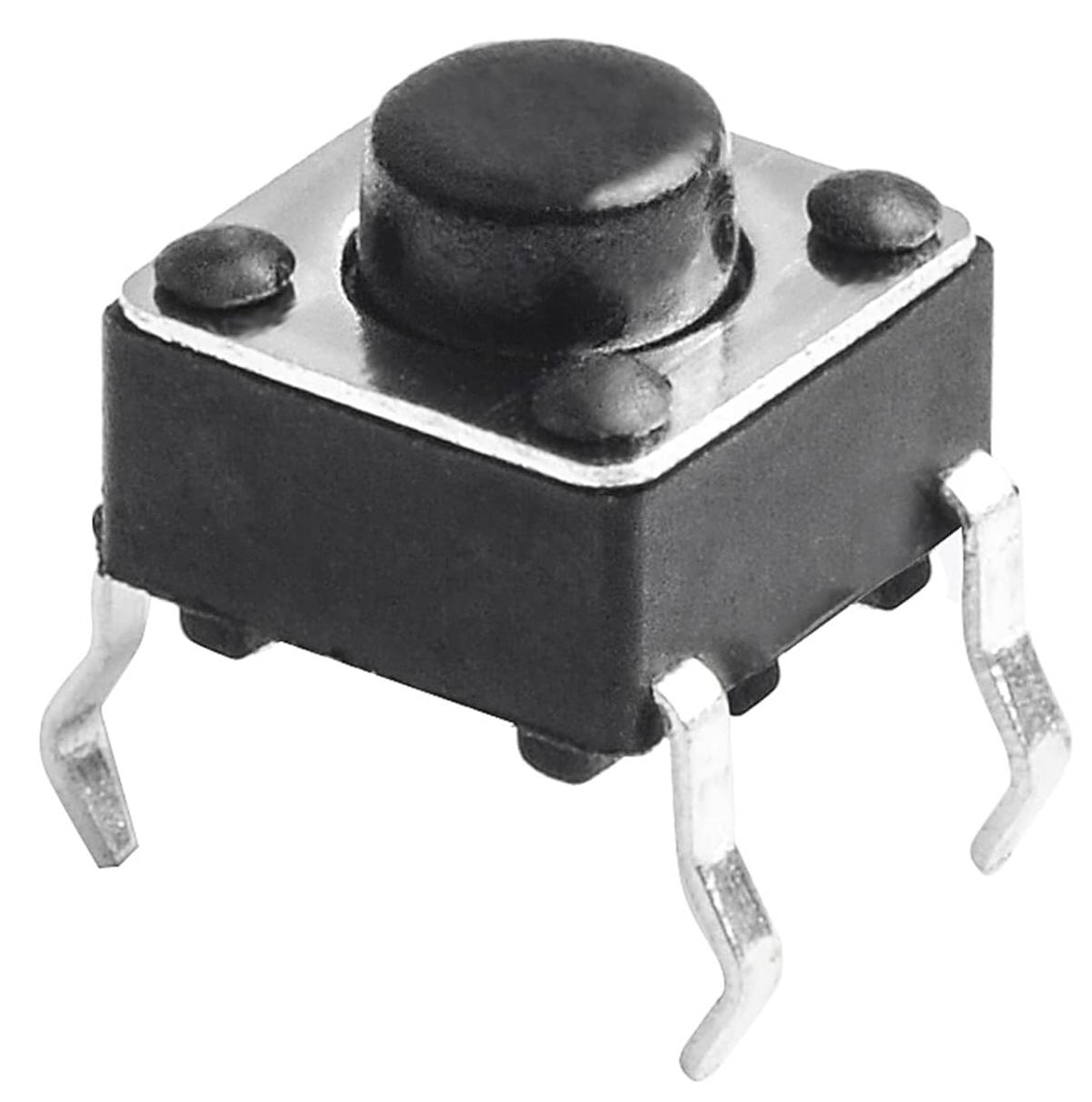

Des boutons poussoirs (push button) 5 ou plus

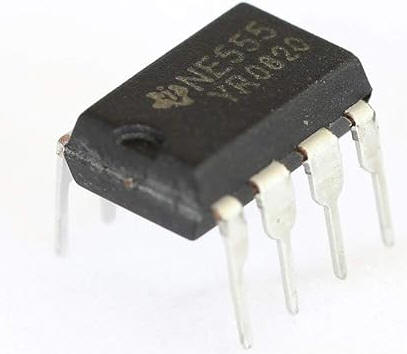

Un ou des timer 555 DIP (Circuit intégré)

Autre IC DIP

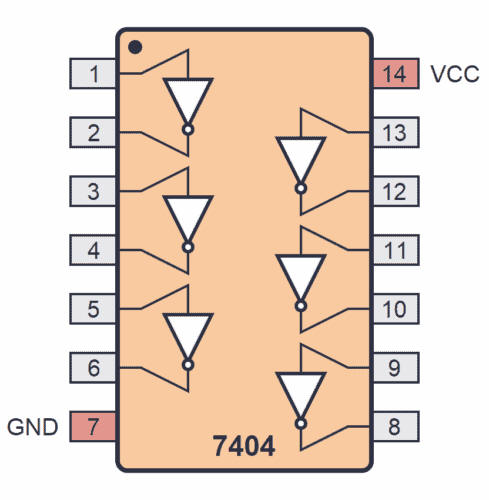

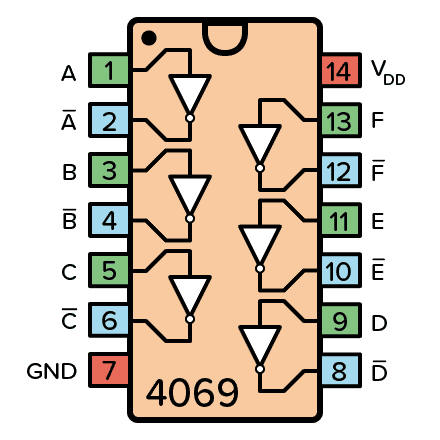

Un circuit intégré inverseur 74LS04 avec six portes non

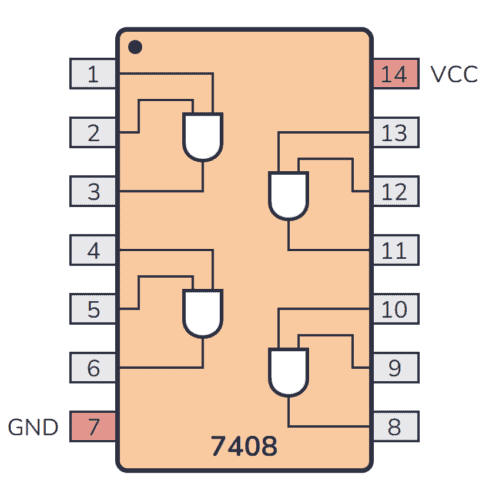

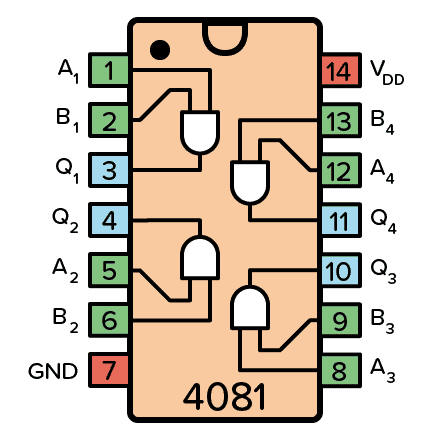

Un circuit intégré 74LS08 avec quatre portes ET (AND gate)

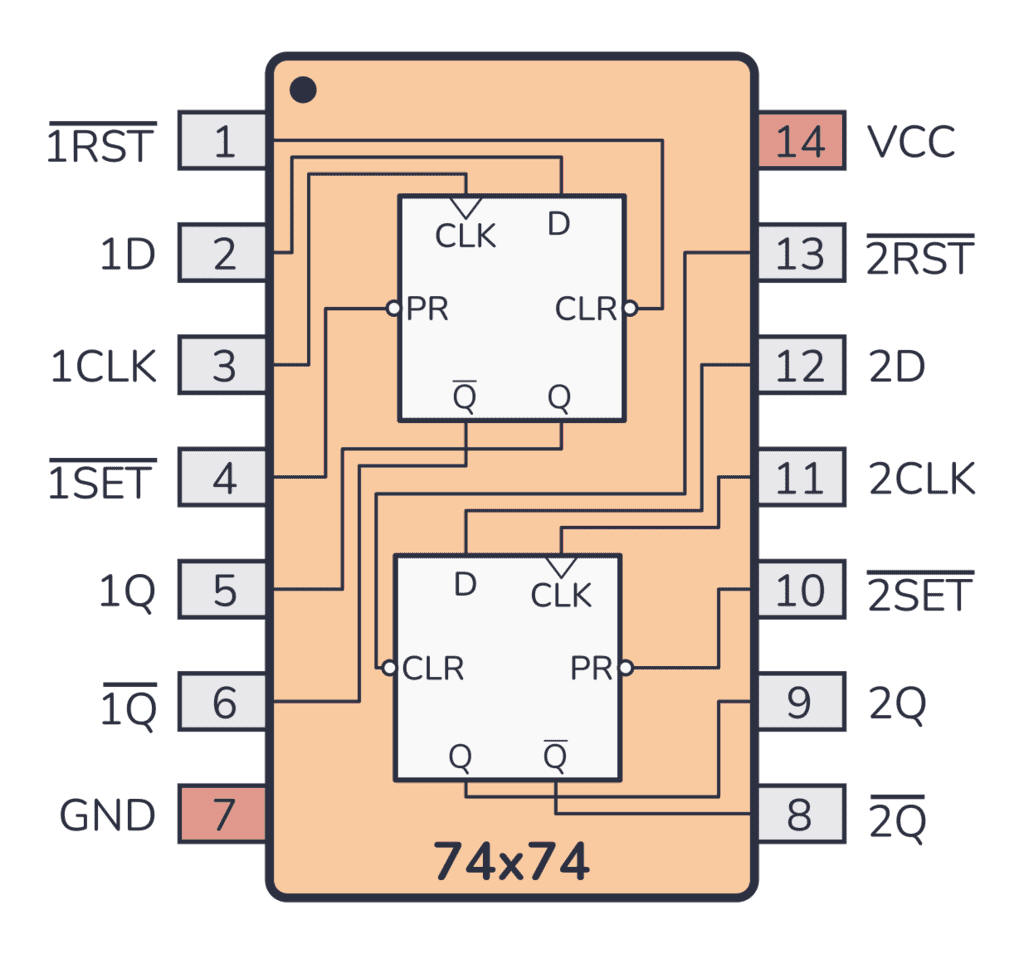

Un circuit intégré avec deux bascules D 74LS74

4017 decade counter

4011 NAND-gate

AVERTISSEMENT

La tension d'alimentation CC (Vcc) de la série 74XX Famille TTL doit être fournie dans la limite de +4,75 Volts à +5,25 Volts.

Ne pas dépasser ce voltage sinon le IC pourrait sauter. Pour utiliser une  tension d'alimentation CC supérieur utilisez une variante de la série 4000 Famille CMOS.

Les IC de la série 4000 sont capables de fonctionner avec une plage de tension de 5 Volts CC à 20 Volts, la plage de tension de la série 4000 est supérieur à toute autre famille logique CMOS.

Voir: NON-ET Une porte Universelle

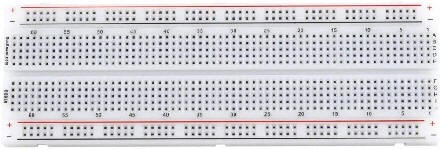

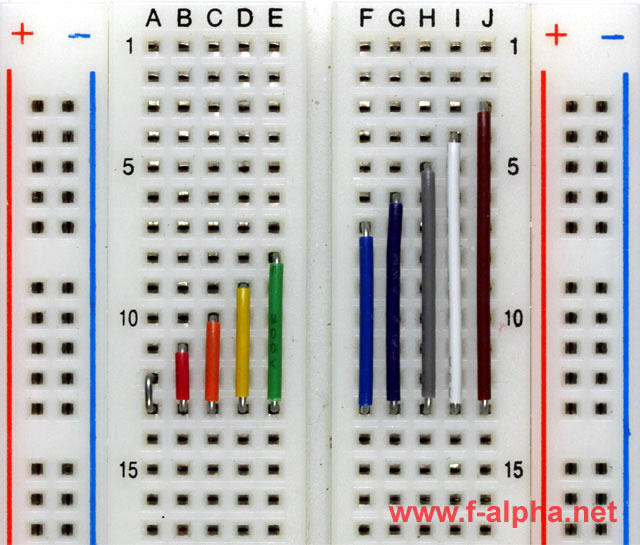

un Breadboard

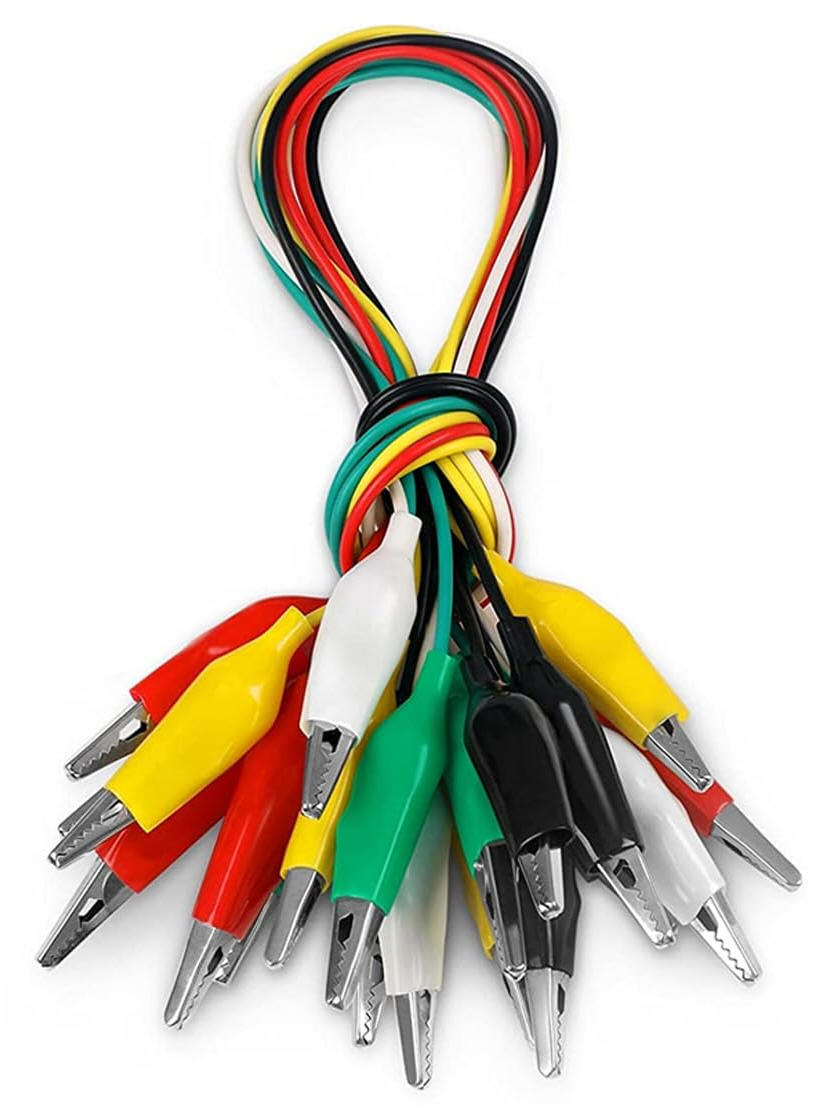

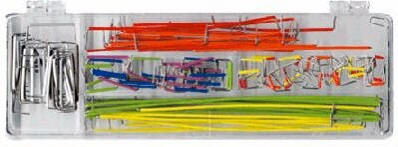

et des fils pour Breadboard

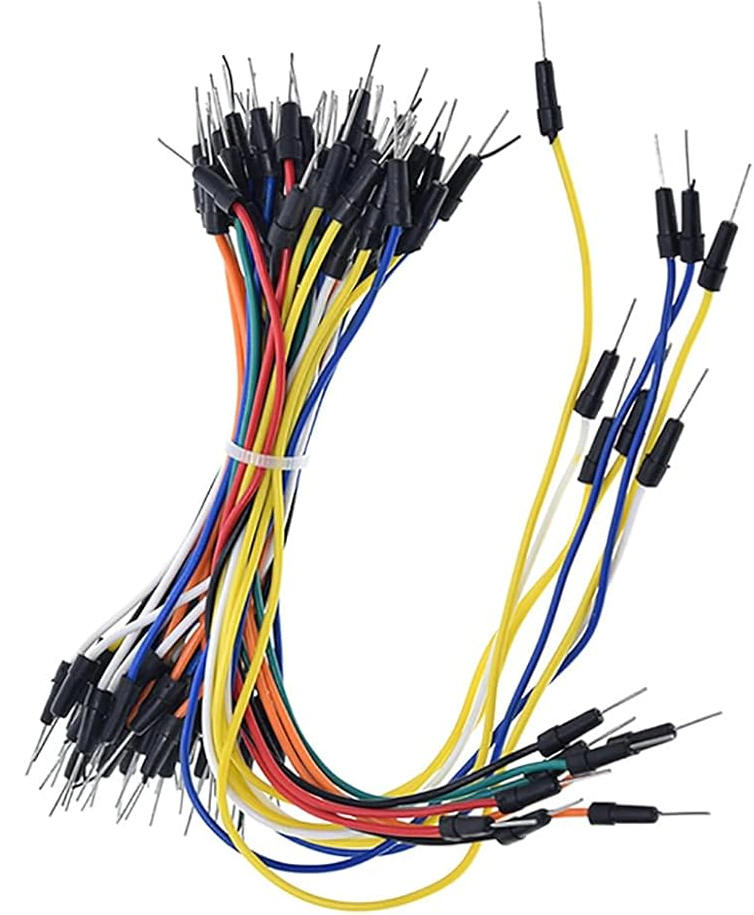

  et (Jumper wires)

voir  Breadboard    pour plus de détail

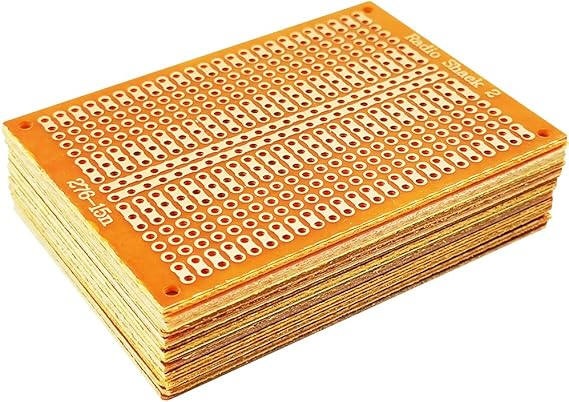

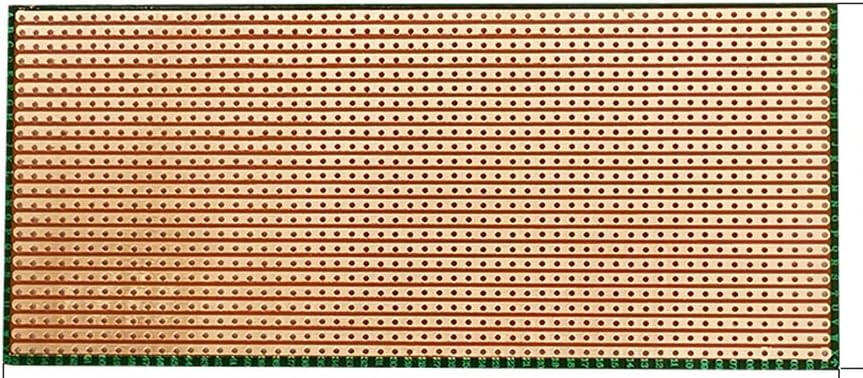

Des circuits imprimés avec des bandes de cuivre

ou

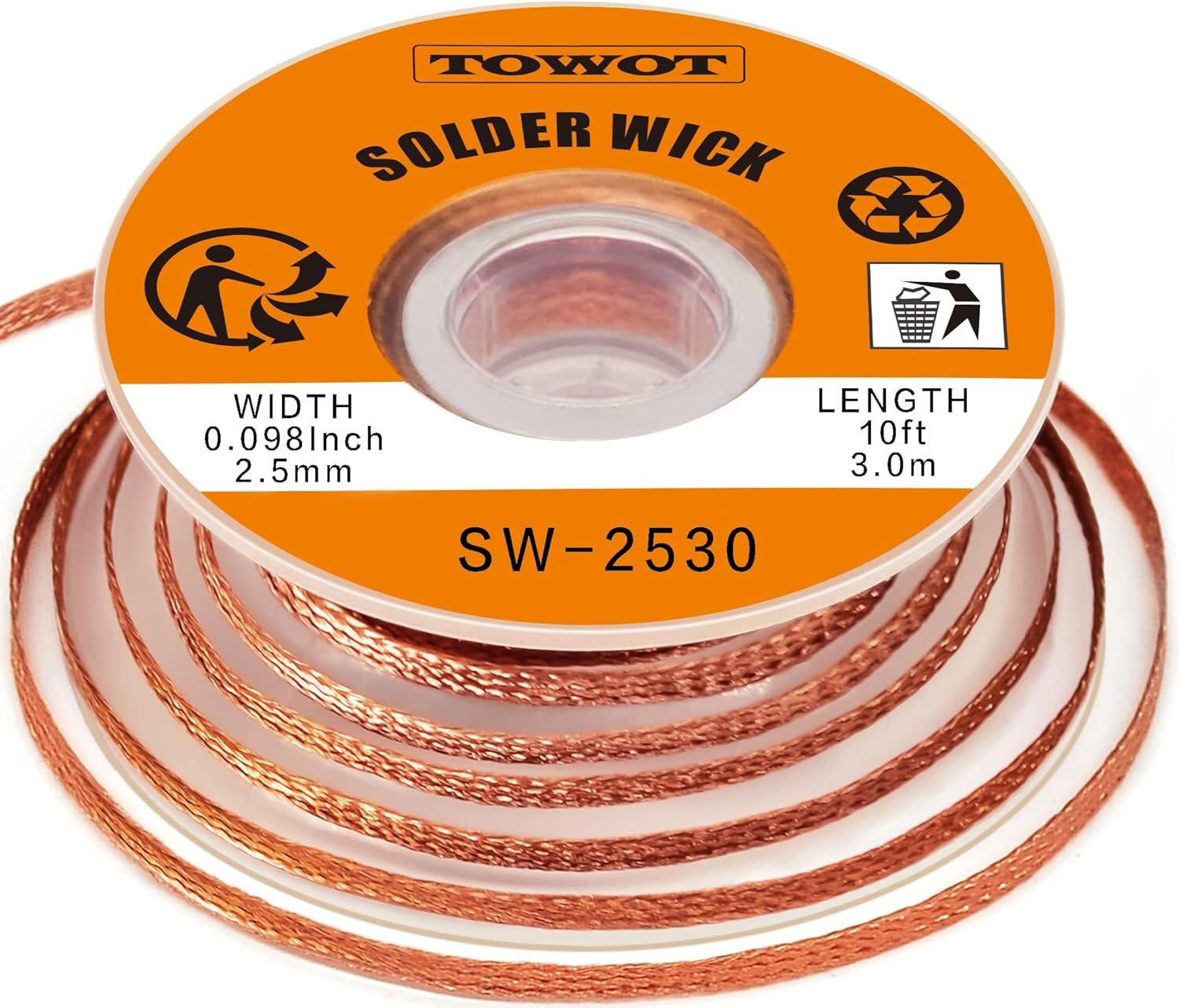

Mèche à dessouder

Des lunettes de sécurité à porter pour couper les pattes des composants, dénuder les fils ou souder.

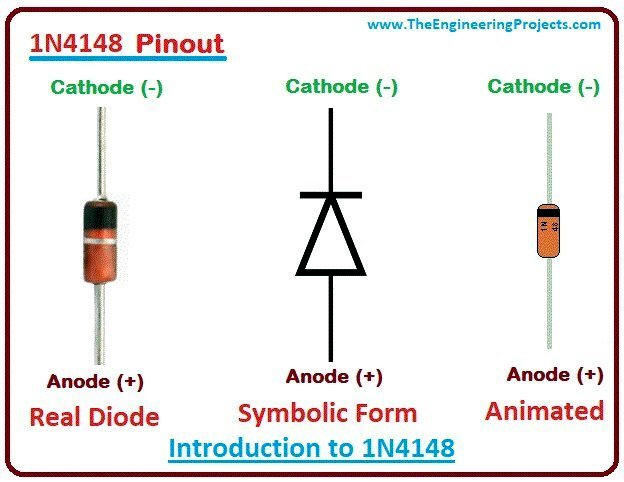

Autres

Une thermistance de 10 kΩ, Un ventilateur 12 V cc (A 12 V dc fan),

Vous pouvez acheter la plupart de ces accessoires dans votre quincaillerie locale ou chez n'importe quel revendeur d'électronique en ligne, comme:

Amazon,     Jameco (http://www.jameco.com/),     SparkFun (http://www.sparkfun.com/)

Mouser Electronics (https://www.mouser.com/)

Vous pouvez également vous munir d'une paire de ciseaux, de papier brouillon et de crayons pour prendre des notes.

La sécurité avant tout !

Tous les circuits de cette section utilisent une basse tension et ne sont pas dangereux à construire ni à utiliser. Ceci dit, voici quelques conseils de sécurité à garder à l'esprit lors de l'utilisation de composants et d'outils électroniques :

Portez des lunettes de sécurité lorsque vous coupez des composants ou que vous soudez.

Utilisez les outils uniquement pour l'usage auquel ils sont destinés.

Les fers à souder sont chauds et les pinces coupantes sont tranchantes ; une mauvaise utilisation peut vous blesser. Si vous ne savez pas comment utiliser un outil, demandez de l'aide.

Un adulte doit surveiller les jeunes enfants lorsqu'ils manipulent de petits composants, de la soudure, des outils, etc. afin de leur apprendre à les utiliser en toute sécurité.

Gardez les composants électroniques hors de portée des bébés et des très jeunes enfants.

La plupart des projets de cette section utilisent des piles, mais certains utilisent l'alimentation secteur. Suivez attentivement les instructions pour ces circuits.

Ne branchez jamais de composants directement sur une prise secteur, au risque de vous blesser.

Certains projets comportent des étapes auxquelles vous devez prêter une attention particulière, et je l'indiquerai clairement dans les instructions avec un avertissement, comme celui-ci :

AVERTISSEMENT

Lorsque vous voyez ce type de remarque, soyez attentif à l'étape concernée.

L'électronique est un loisir sûr, vous ne verrez donc pas beaucoup de ces avertissements. Si vous en voyez un, ne le laissez pas vous empêcher de vous amuser. Si vous faites preuve de bon sens et suivez les instructions, vous n'aurez aucun souci à vous faire.

Maintenant, commençons !
