Insecte électronique





Ce projet démontre un oscillateur à réaction acoustique qui a la possibilité d'imiter de très près le bruit que font les insectes nocturnes. Les sons sont contrôlés en ajustant la proximité de l'écouteur et du haut-parleur.

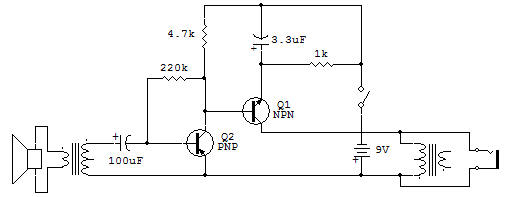

L'amplificateur utilisé pour ce projet est un amplificateur d'audio à deux étages, à couplage direct. L'étage du Q1 est polarisé par le "circuit de polarisation universel", vous remarquez la résistance de base-polarisation qui est entre le C-E de l'étage du Q2. Cet arrangement ne donne pas autant de stabilité de circuit que lorsqu'une résistance fixe est utilisée à la place du Q2, mais cela démontre une autre méthode de connexion d'un amplificateur CC.



Les caractéristiques de signaux sont contrôlées surtout par le condensateur de 3.3 uF, alors vous aimerez à expérimenter différentes valeurs pour celui-ci. Le fonctionnement est contrôlé en plaçant l'écouteur à différentes positions près du haut-parleur.
