Annexe A

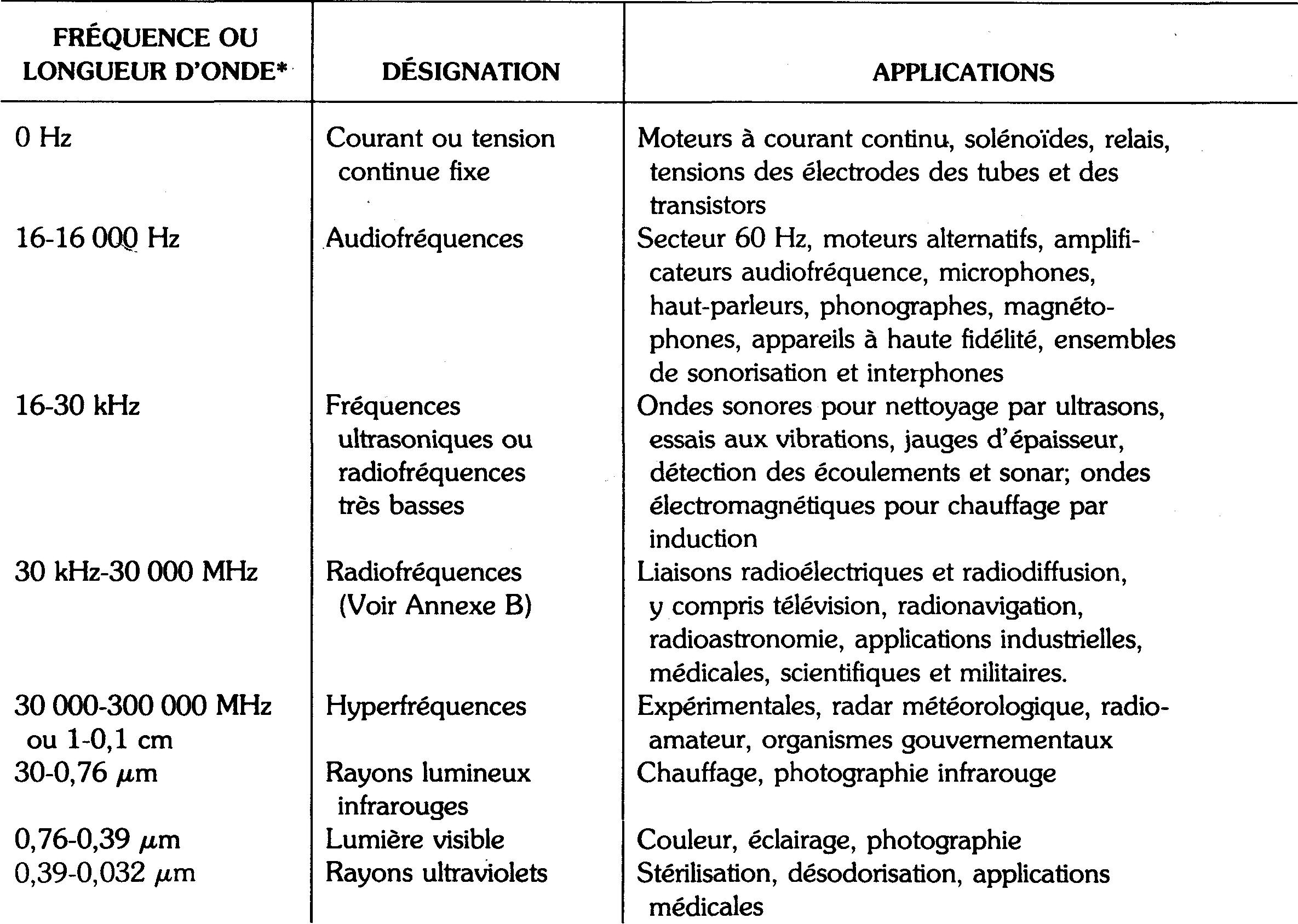

- Spectre des fréquences électroniques
Les fréquences et les longueurs d'onde sont inversement proportionnelles.
Plus la fréquence est élevée, plus la longueur d'onde est courte et inversement.
On désigne généralement les ondes R.F. et A. F. par leur fréquence parce que les longueurs d'onde sont très grandes.
Les micro-ondes font exception; elles sont souvent désignées par leur longueur d'onde car leur fréquence est très élevée.
On désigne, en général, les ondes lumineuses, les rayons X et les rayons gamma par leur longueur d'onde également, car leur fréquence est très élevée.
Les unités de longueur d'onde sont le micron, égal à 10-6 m, et le nanomètre, égal à 10-9 m.
Les quatre grandes catégories de rayonnements électromagnétiques et leurs fréquences peuvent se résumer ainsi:
1. Radiofréquences comprises entre 30 kHz et 300 000 MHz.
2. Rayonnement thermique ou rayons infrarouges, de 1 x 1013 Hz à 2,5 x 1014 Hz.
Infrarouge signifie au-dessous de la fréquence de la lumière rouge visible.
3. Fréquences de la lumière visible, entre 2,5 x 1014 Hz pour le rouge, jusqu'à 8 x 1014 Hz pour le bleu et le violet.

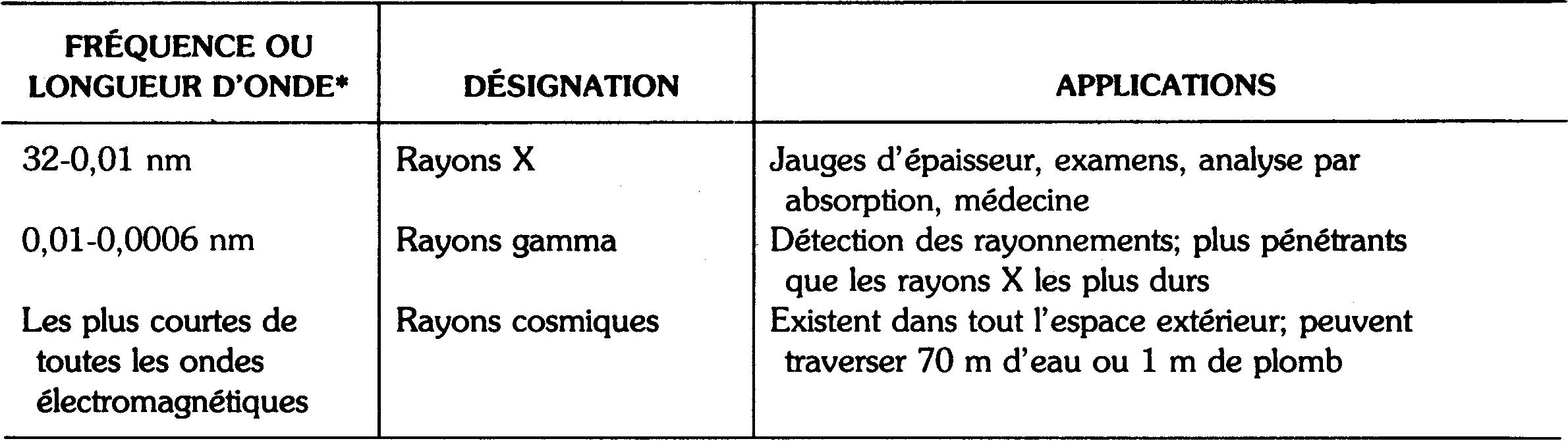

4. Rayonnement ionisant comme les rayons ultraviolets, les rayons X, les rayons gamma et les rayons cosmiques, entre environ 8 x 1014 Hz pour la lumière ultraviolette jusqu'à plus de 5 x 1020 pour les rayons cosmiques.
Ultraviolet signifie au-delà des fréquences de la lumière visible bleue ou violette.
