Simple vco using schmitt trigger using 7414 (74HC14)

VCO simple utilisant un trigger de Schmitt 7414 (74HC14)

Circuits Divers / Various Circuits

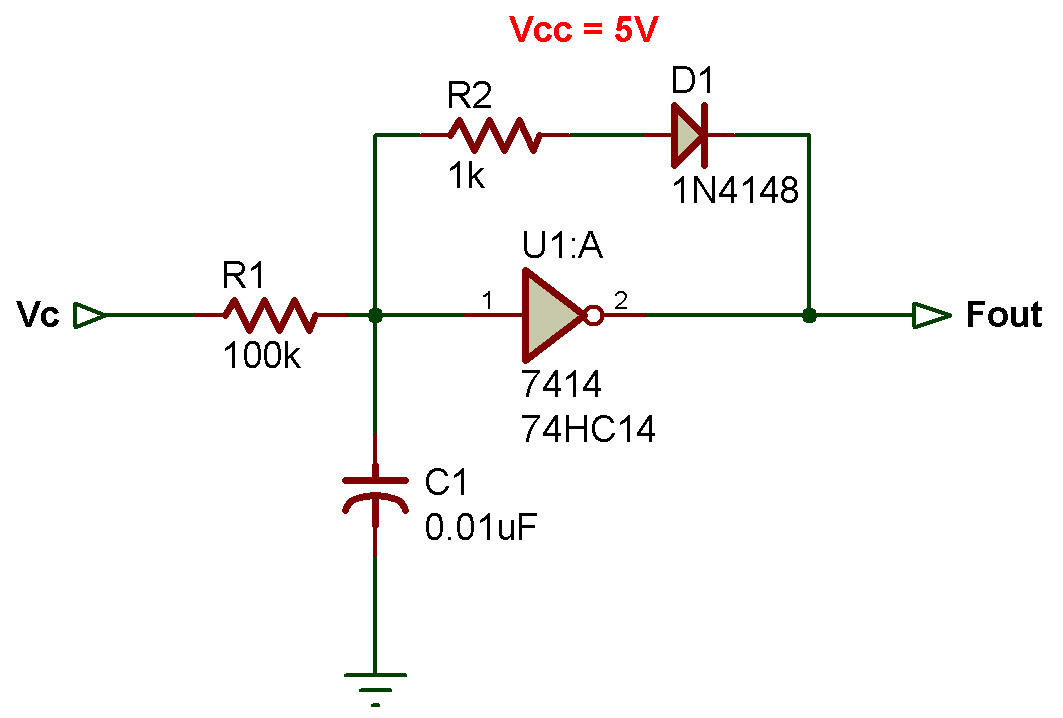

L'oscillateur, ou générateur de fréquence, utilise généralement un NE555, des transistors ou diverses portes logiques. Le réglage de la fréquence de sortie dépend de la résistance ou de la capacité, ainsi que de l'utilisation d'un quartz ou d'un régulateur de fréquence. Le générateur de fréquence est un composant couramment utilisé dans les circuits électroniques, notamment numériques. Voici un circuit VCO simple utilisant un trigger de Schmitt. La figure représente un oscillateur commandé en tension (VCO) utilisant le circuit intégré 74HC14, qui intègre jusqu'à six triggers de Schmitt. Cependant, un seul trigger peut être utilisé pour contrôler la fréquence par la tension. Au point A, la tension d'entrée est initialement de 0 volt. La sortie de l'inverseur est à l'état haut lorsqu'un signal de tension est appliqué à l'entrée ou au régulateur de tension (VC), ou encore lorsque la tension au point A augmente.	The oscillator or the frequency generator, By most popular use NE555 or transistors or various gate. The output frequency setting depends on the resistance or capacitance As well as use the crystal control or frequency to the circuit. The frequency generator will see that has Designs commonly used in electronic circuits, specifically the digital circuit. This is Simple VCO circuit using Schmitt trigger. As Figure is Voltage Controlled Oscillator (VCO)by using the 74HC14 IC, which inside the IC include up to 6 Schmitt trigger. But applied just only one can also be the frequency controller by voltage. At point A, the input voltage start at 0 volts. The output of the inverter will be “high”, when has voltage signal come to input or use the voltage control-VC, or at place A has voltage rises.

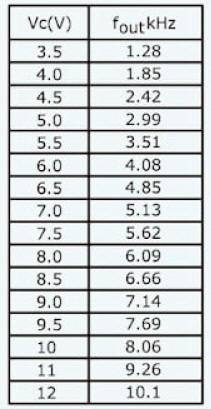

Le condensateur C1 se charge à travers la résistance R1. Lorsque la tension atteint sa valeur maximale de déclenchement (VT+), la tension de sortie de l'inverseur passe à l'état bas et C1 se décharge brièvement à travers R2 et la diode D1. La résistance R2 influe sur la fréquence de la tension de commande Vc, tandis que la capacité C1 et les caractéristiques de l'inverseur influent sur la largeur d'impulsion de la fréquence de sortie. La corrélation entre la tension de commande et la fréquence de sortie est présentée dans le tableau ci-dessous. L'alimentation du circuit est de +5 volts. La tension est contrôlée entre 3,5 et 12 volts, et la fréquence de sortie varie de 1,28 kHz à 10,1 kHz.	The capacitor-C1 will charge through a resistor-R1. But when the voltage rises until the maximum value to trigger to the inverter gate works or is voltage-VT+ output from the inverter will into as “low” and C1 will discharge through R2 and diode D1 which is in brief range. The resistor-R2 affects a frequency of control voltage-Vc, capacitor-C1, and Properties of the inverter will affect the width of pulse frequency to output. The correlation between the control voltage and output frequency, see in the table below. The power supply of the circuit is +5 volts. The voltage is controlled in a range of 3.5-12 volts, and the frequency output of 1.28kHz to 10.1 kHz.
