Le LM35 est un capteur de température analogique populaire qui fournit une tension de sortie directement proportionnelle à la température en degrés Celsius.
Avec une sensibilité de 10 mV par °C, sans nécessiter de calibration externe, fonctionnant généralement de -55°C à 150°C et idéal pour les projets avec Arduino ou d'autres microcontrôleurs.

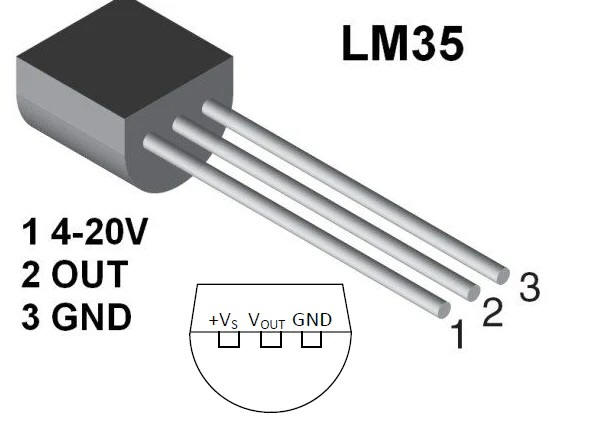

Il possède trois broches :
alimentation (VCC), masse (GND) et sortie analogique (Out).
The LM35 is a popular analog temperature sensor that provides an output voltage directly proportional to the temperature in degrees Celsius.
With a sensitivity of 10 mV per °C, requiring no external calibration, it typically operates from -55°C to 150°C and is ideal for projects with Arduino or other microcontrollers.
It has three pins:
power (VCC), ground (GND), and analog output (Out).
Type de sortie : Analogique, linéaire.
Sensibilité : 10 millivolts par degré Celsius (10 mV/°C).
Plage de température : De -55°C à 150°C (selon la version).
Précision : Typiquement ±0.5°C.
Tension d'alimentation : 4V à 30V.
Courant consommé : Faible, environ 60 µA.
Output Type: Analog, linear.
Sensitivity: 10 millivolts per degree Celsius (10 mV/°C).
Temperature Range: -55°C to 150°C (depending on the version).
Accuracy: Typically ±0.5°C.
Supply Voltage: 4V to 30V.
Current Consumption: Low, approximately 60 µA.

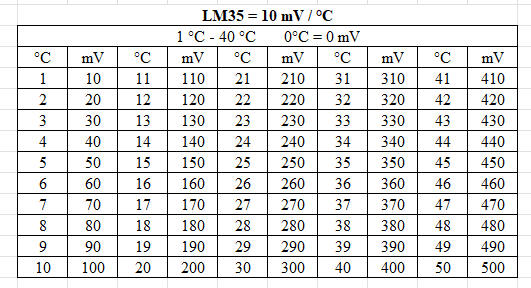

La tension de sortie est de 0V à 0°C.
Pour chaque augmentation de 1°C, la tension augmente de 10 mV.
Exemple :
À 25°C, la sortie est de 250 mV ;
à 50°C, elle est de 500 mV.
The output voltage is 0V at 0°C.
For every 1°C increase in temperature, the voltage increases by 10 mV.
Example:
At 25°C, the output is 250 mV;
at 50°C, it is 500 mV.

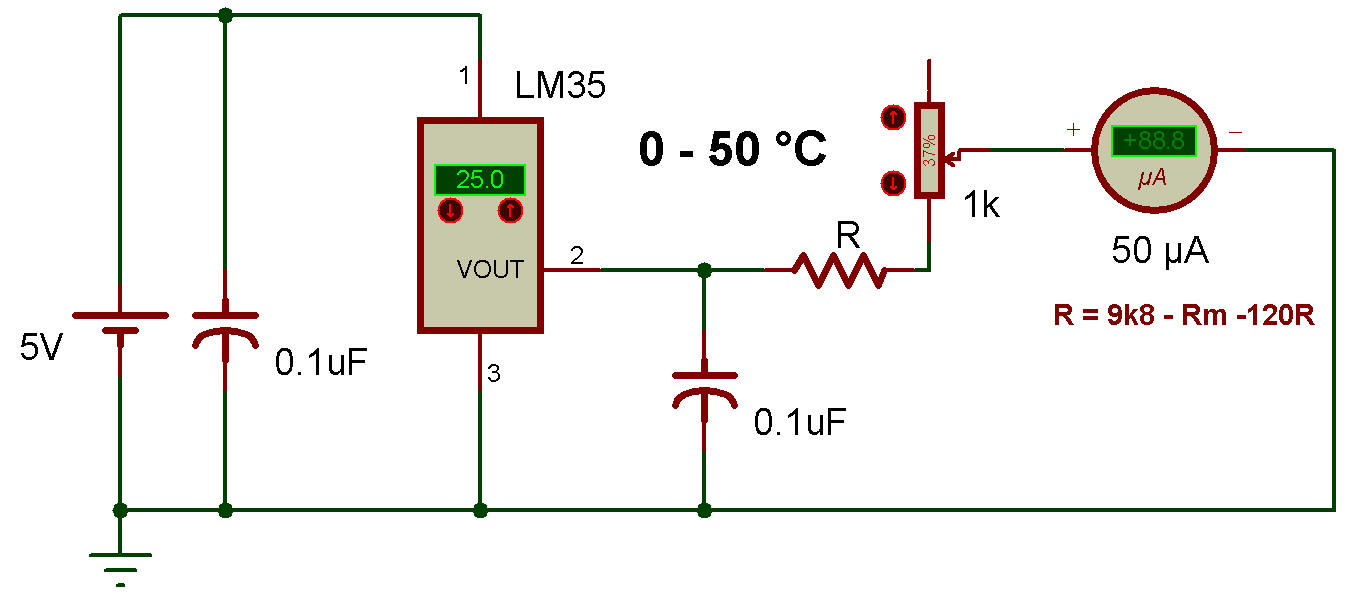

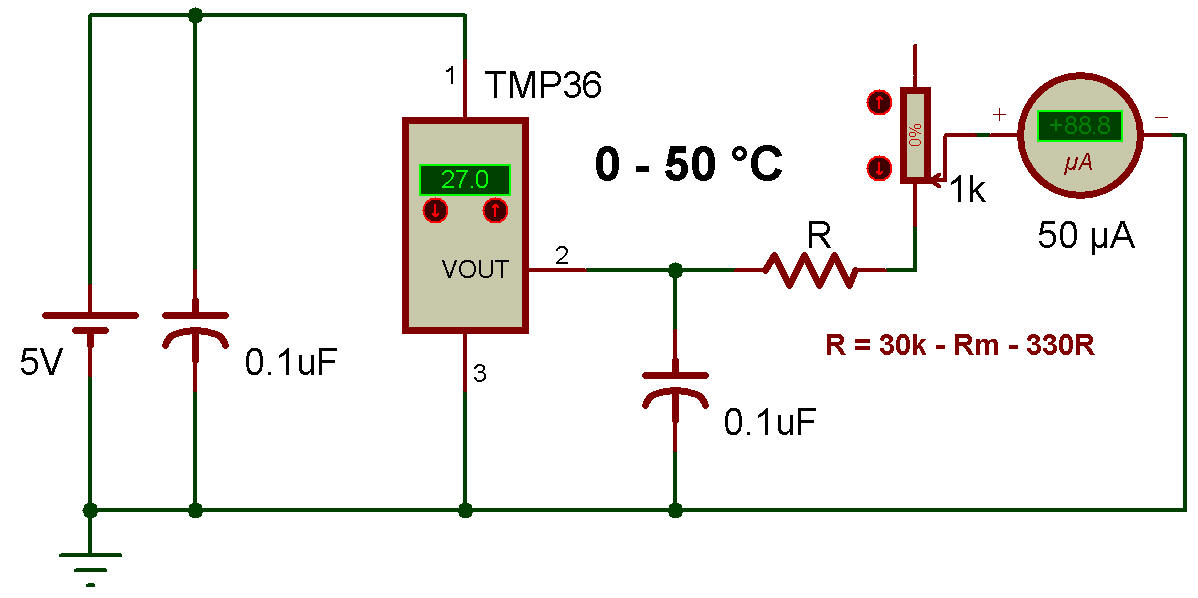

0°C - 50 °C
1 µA = 1 °C, 50 µA = 50 °C

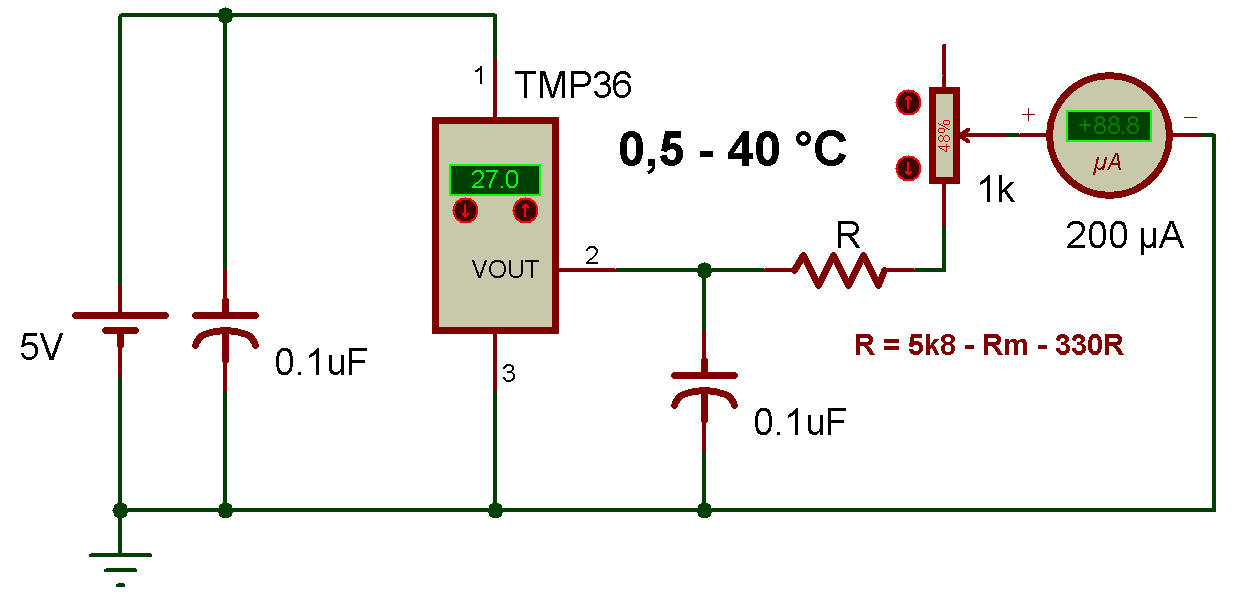

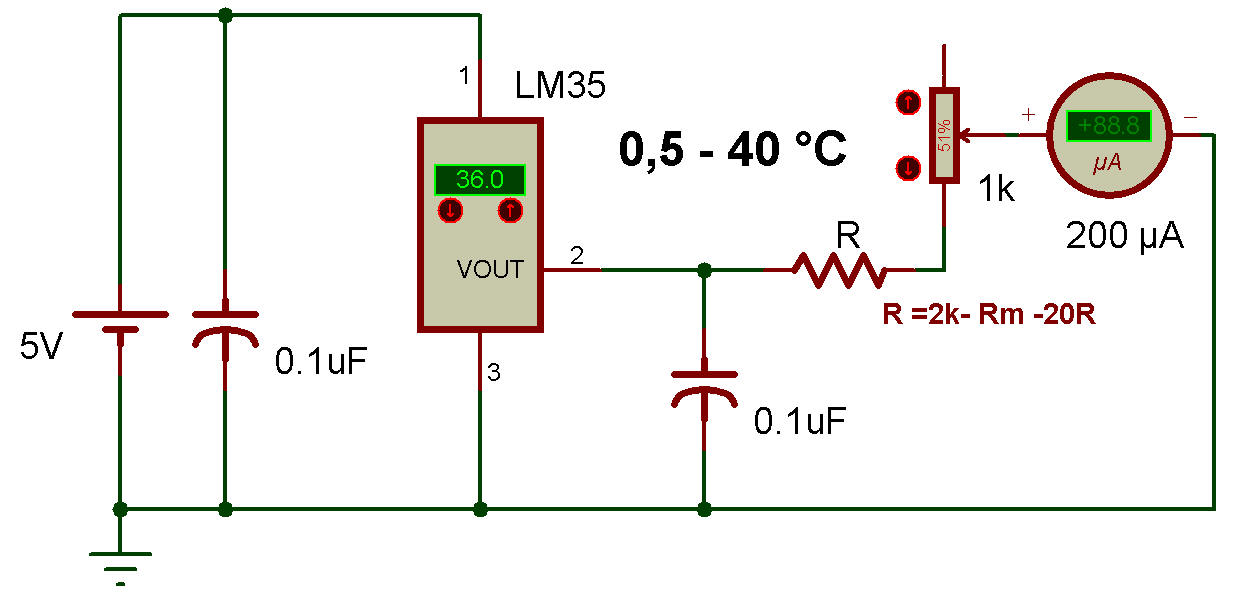

0°C - 40 °C

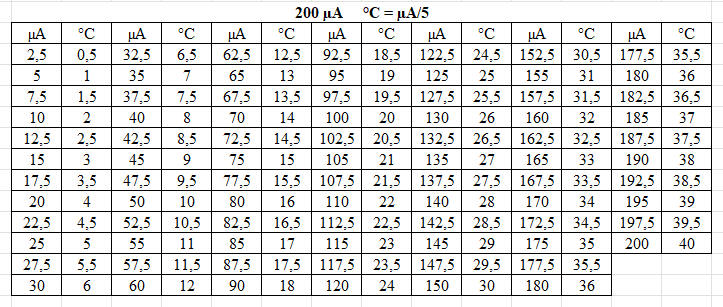

2,5 µA = 0,5 °C, 200 µA = 40 °C
Il fonctionne de 2,7 V à 5,5 V, couvrant une plage de -40 °C à +125 °C, avec une précision typique de ±1 °C à +25 °C et de ±2 °C de -40 °C à +125 °C, ce qui le rend idéal pour les microcontrôleurs comme Arduino.
Il ne nécessite aucun étalonnage externe.
Caractéristiques techniques principales :
Tension de fonctionnement : 2,7 V à 5,5 V CC.
Plage de température : -40 °C à +125 °C (certaines sources indiquent -50 °C à 125 °C).
Facteur d'échelle de sortie : 10 mV/°C.

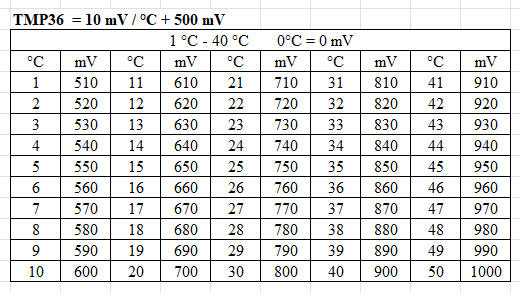

Tension à 0 °C : 500 mV (0,5 V).

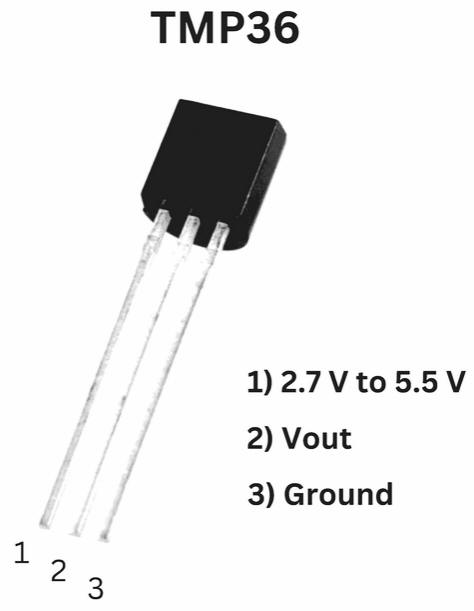

Câblage :
Broche 1 (VCC/Alimentation),
Broche 2 (Vout/Sortie analogique),
Broche 3 (GND/Masse).
It operates from 2.7V to 5.5V, covering a range of -40°C to +125°C, with a typical ±1 °C at +25 °C, ±2 °C from −40 to +125 °C , making it ideal for microcontrollers like Arduino.
It requires no external calibration.
Key Technical Specifications & Features
Operating Voltage: 2.7 V to 5.5 V DC.
Temperature Range: -40°C to +125°C (some sources note -50°C to 125°C).
Output Scale Factor: 10 mV/°C.Output
Voltage at 0°C: 500 mV (0.5V).
Wiring:
Pin 1 (VCC/Power), Pin 2 (Vout/Analog Output),
Pin 3 (GND/Ground).
Plage de sortie :
°C = (Vout en mV - 500) / 10

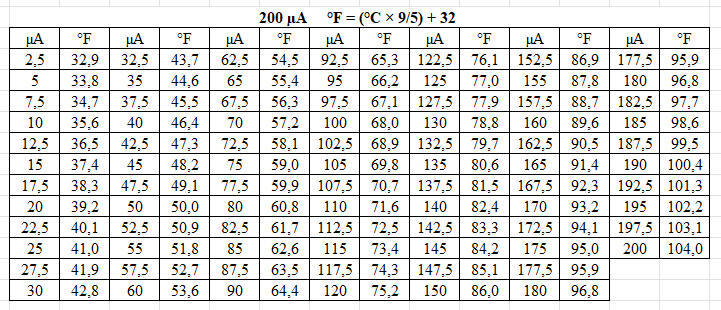

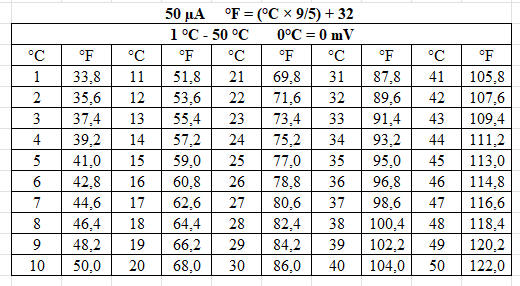

Formule de température (°F) :
°F = (°C × 1,8) + 32
La tension de sortie est de 0,1 V à -40 °C et de 2,0 V à 150 °C, bien que sa plage de fonctionnement typique soit inférieure.
Output Range:
°C = (Vout in mV - 500) / 10
Temperature Formula (°F):
°F = °C x 1,8) + 32
The output is 0.1V at -40°C and 2.0V at 150°C, though its typical operating range is lower.

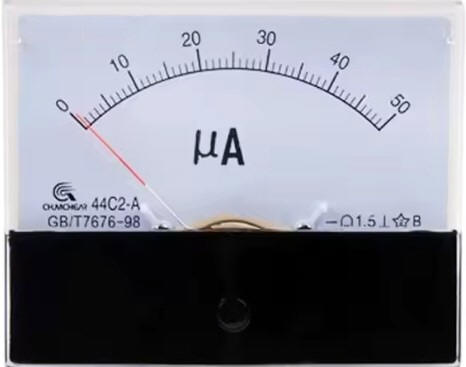

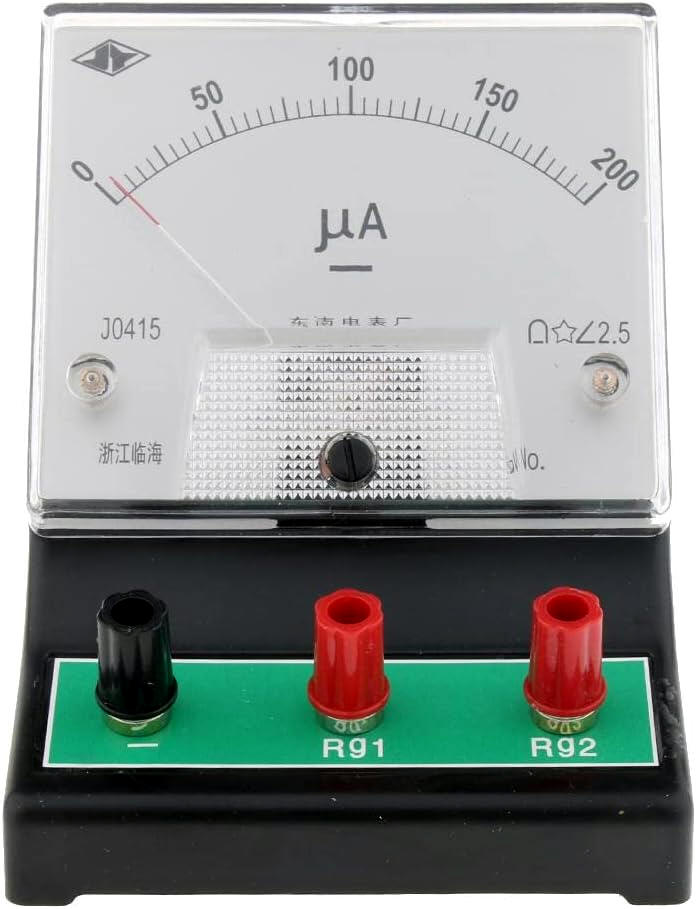

Utilisez une résistance de 22KΩ.
Avec un multimètre tester la résistance de 22KΩ pour obtenir sa valeur exacte (Re).
Connecter la résistance de 22 KΩ en série avec l'ampèremètre et mesurer la valeur de la résistance obtenu (Rt).
De la valeur de la résistance obtenu Rt soustrayez la valeur exacte de la résistance de Re.
Rm = Re - Rt
Use a 22kΩ resistor.
With a multimeter, test the 22kΩ resistor to obtain its exact value (Re).
Connect the 22 KΩ resistor in series with the ammeter and measure the value of the resistance obtained (Rt).
Subtract the exact value of the Re resistor from the measured resistance Rt.
Rm = Re - Rt
0°C - 50 °C
1 µA = 1 °C, 50 µA = 50 °C
0°C - 40 °C
2,5 µA = 0,5 °C, 200 µA = 40 °C
