Voici le Régulateur de tension ajustable LM338, de 1,2 V à 30 V. Il peut fournir un courant maximal de 5 A et 10 A. Si vous avez déjà utilisé des LM317 ou LM350, vous constaterez qu'ils sont similaires et donc faciles à utiliser avec peu de composants. Cependant, le LM338 supporte un courant plus élevé que le LM317. Vous trouverez plus de détails ci-dessous.	Here is the LM338 Adjustable Voltage Regulator, 1.2V to 30V. It can provide a current maximum to 5A and 10A. If you have used LM317 or LM350. They are similar, so easy to use with a few components. But LM338 has higher a current than LM317. You can look at a below more spec.
Présentation du LM338 Les LM138/LM238/LM338 sont des régulateurs de tension positive ajustables à trois bornes, capables de fournir plus de 5 A sur une plage de tension de sortie de 1,2 V à 32 V. Ils sont extrêmement simples d'utilisation et ne nécessitent que deux résistances pour régler la tension de sortie. La conception soignée du circuit leur confère d'excellentes performances en matière de régulation de charge et de tension d'alimentation, comparables à celles de nombreuses alimentations commerciales. La famille LM338 ou LM138 est disponible en boîtier transistor standard à trois broches.	Introduction to LM338 The LM138/LM238/LM338 are adjustable 3-terminal positive voltage regulators capable of supplying in excess of 5A over a 1.2V to 32V output range. They are exceptionally easy to use and require only 2 resistors to set the output voltage. The careful circuit design has resulted in outstanding load and line regulation comparable to many commercial power supplies. The LM338 or LM138 family is supplied in a standard 3-lead transistor package.
Caractéristiques du LM338 Courant de sortie maximal : 7 A Courant de sortie : 5 A Tension de sortie réglable de 1,2 V à 37 V (circuit d’alimentation variable) Régulation de ligne typique : 0,005 %/V Régulation de ligne typique : 0,1 % Régulation thermique Limitation du courant constante en fonction de la température	LM338 features 7A Maximum output current 5A output current Adjustable output 1.2V to 37V (Variable Power supply circuit) Line regulation typically 0.005% /V Line regulation typically 0.1% Thermal regulation Current limit constant with temperature

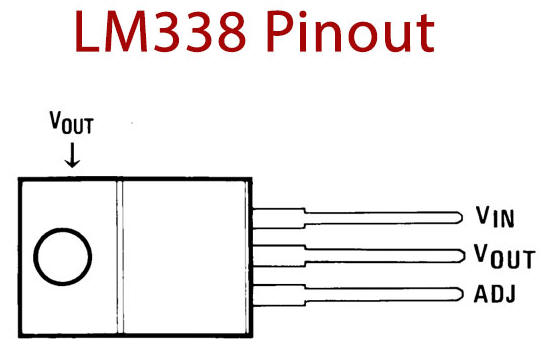

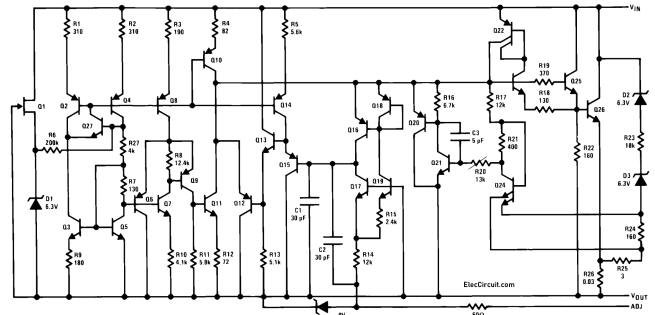

Schéma Schématique Consultez le schéma Schématique à l'intérieur du LM338. Il contient de nombreux transistors, diodes Zener, résistances et condensateurs.	Schematic Diagram Look at the Schematic Diagram inside LM338. It has a lot of transistors, Zener diodes, resistors, and capacitors.

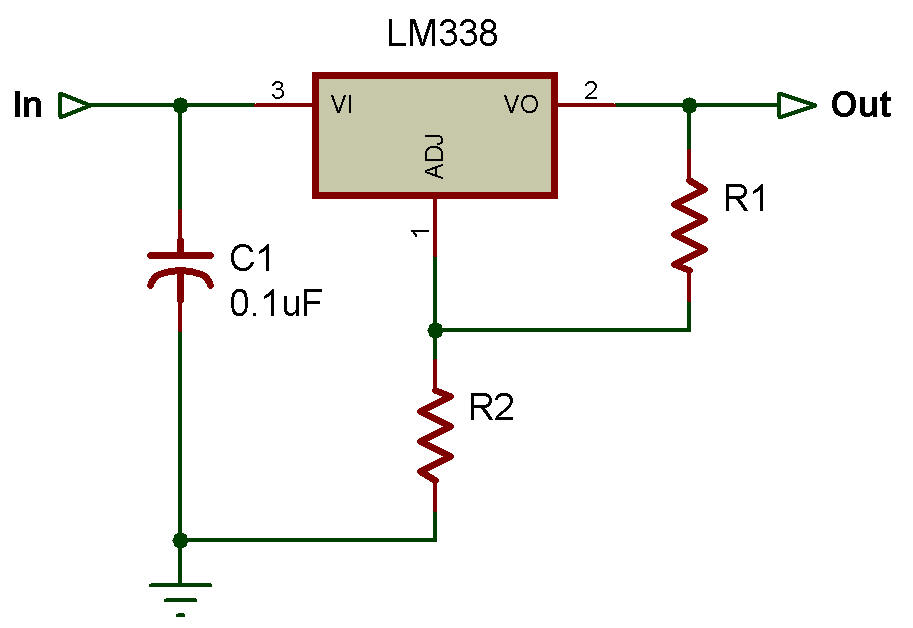

Calculateur de tension pour circuit simple LM338 Voici un circuit simple. Deux résistances suffisent pour obtenir une tension de sortie constante.	LM338 Basic circuit Voltage Calculator Look at a basic circuit. We use only 2 resistors can set the constant output voltage.
Vout = 1,25 x (1 + (R2 / R1))

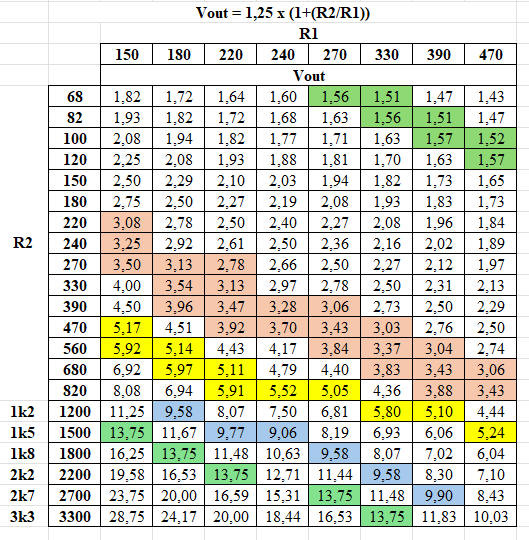

Utilisation du tableau des résistances (sans calcul) Si vous n'avez pas de calculatrice ou si, comme moi, vous avez un peu de mal à calculer, utiliser le tableau des résistances est une solution simple. Il suffit de choisir les résistances appropriées en fonction de la tension. Par exemple, vous avez besoin d'une alimentation de 20 V et 5 A. Vous regardez à 20,00 V : R1 = 180 Ω, R2 = 2,7 kΩ ou R1 = 220 Ω, R2 = 3,3 kΩ	Using the Resistors table (No calculating) If we do not have a calculator or busy or slow brain like me. Using the resistors list is an easy solution. Just choose the suitable resistors according to the voltage rate. For example, you need 20V 5A power supply. You look at 20.00V : R1 = 180Ω, R2 = 2k7 or R1 = 220Ω, R2 = 3k3

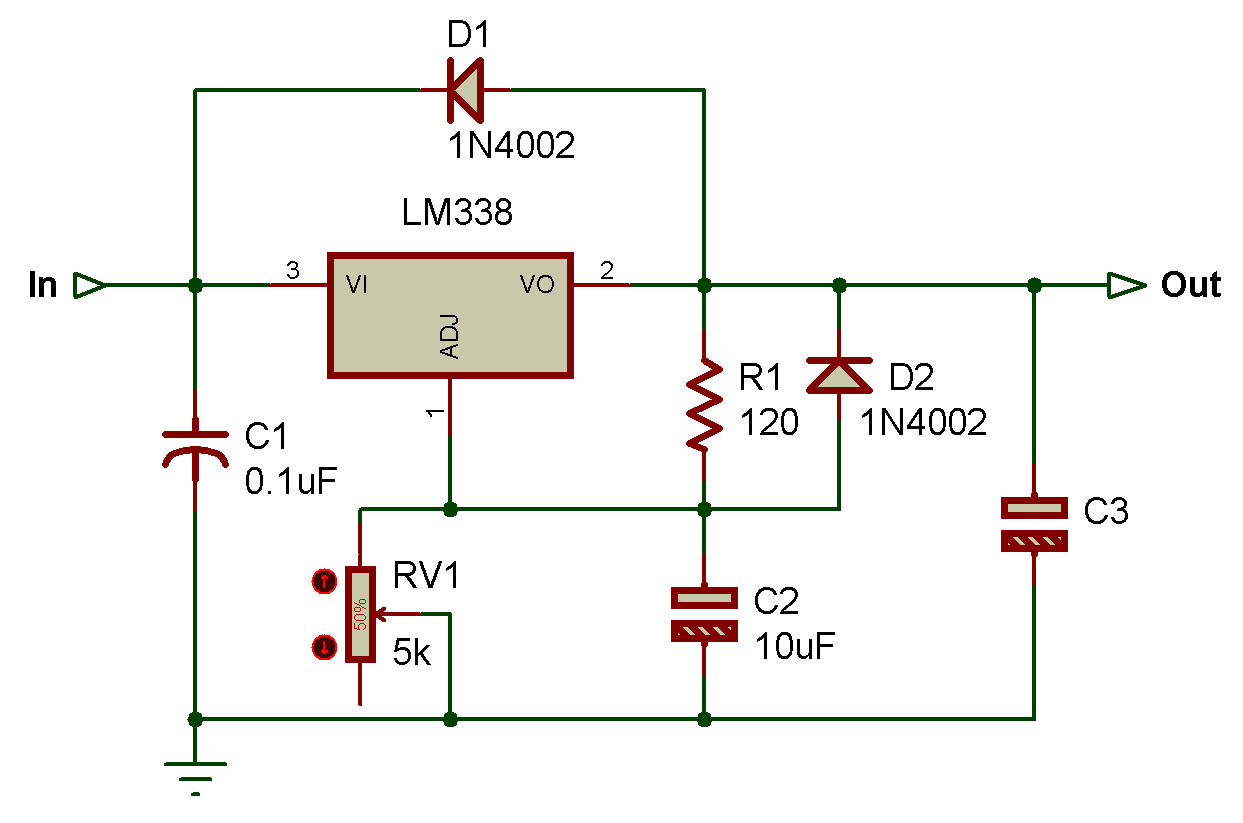

Diodes de protection Vous ne voulez pas que ce circuit intégré soit endommagé, n'est-ce pas ? Comme il est cher, lisez attentivement ce qui suit pour le préserver. Dans le schéma ci-dessus. Nous utilisons des condensateurs externes avec tout régulateur de circuit intégré. Parfois, il est nécessaire d'ajouter des diodes de protection pour protéger les composants du régulateur contre les courants faibles. Lorsque ces condensateurs (par exemple, de 20 µF) se déchargent, leur résistance interne en série est suffisamment faible pour générer des pics de courant de 20 A en cas de court-circuit. Bien que cette surtension soit brève, elle possède néanmoins suffisamment d'énergie pour endommager des composants du circuit intégré.	Protection Diodes You do not want to see this IC damage, right? As it is expensive. Read now to keep it is healthy. In the circuit diagram above. We use the external capacitors with any IC regulator. Sometimes, we need to add the protection diodes to prevent low current parts in the regulator. When these capacitors(like 20uF) discharge, it will have low enough internal series resistance to deliver 20A spikes when shorted. Although this surge is short, but it has enough energy to damage parts of the IC.

Observez le schéma du circuit. On connecte le condensateur de sortie (C3) au régulateur, puis on court-circuite l'entrée. Le condensateur de sortie se décharge alors vers la sortie du régulateur. On utilise les diodes D1 et D2 (1N4002) pour absorber ce pic de courant et protéger le circuit du régulateur. Le courant de décharge dépend de trois facteurs : La valeur du condensateur La tension de sortie du régulateur La vitesse de décroissance de VIN. Dans le LM138, ce chemin de décharge passe par une jonction de grande taille. Il peut supporter une surtension de 25 A sans problème. Ceci n'est pas le cas pour d'autres types de régulateurs positifs. Remarque : Pour des condensateurs de sortie de 100 µF ou moins et une tension de sortie de 15 V ou moins, il n'est pas nécessaire d'utiliser de diodes. Le condensateur de découplage (C2) sur la borne de réglage peut se décharger à travers une jonction à faible courant. La décharge se produit lorsqu'un court-circuit est présent à l'entrée ou à la sortie. Le LM138 intègre une résistance de 50 Ω qui limite le courant de décharge maximal. Aucune protection n'est nécessaire pour des tensions de sortie inférieures ou égales à 25 V et une capacité de 10 µF. Le schéma montre donc un LM138 équipé de diodes de protection pour une utilisation avec des tensions de sortie supérieures à 25 V et des capacités de sortie élevées. C'est simple, non ?	Look at n the circuit diagram. We connect the output capacitor(C3) to the regulator, then, the input shorts. Next, the output capacitor will discharge into the output of the regulator. We use D1, D2 1N4002 to absorb this current spike to protect the regulator circuits. The discharge current depends on 3 factors. Value of the capacitor The output voltage of the regulator The rate of decrease of VIN. In the LM138 this discharge path is through a large junction. It can tolerate a 25A surge with no problem. This is not true of other types of positive regulators. Note: For output capacitors of 100 uF or less at the output of 15V or less, there is no need to use diodes. The bypass capacitor(C2) on the adjustment terminal can discharge through a low current junction. The Discharge occurs when either the input or output is shorted. Internal to the LM138 is a 50X resistor, which limits the peak discharge current. No protection is needed for output voltages of 25V or less and 10uF capacitance. So, In-the circuit shows an LM138 with protection diodes included for use with outputs greater than 25V and high values of output capacitance. It is easy, right?

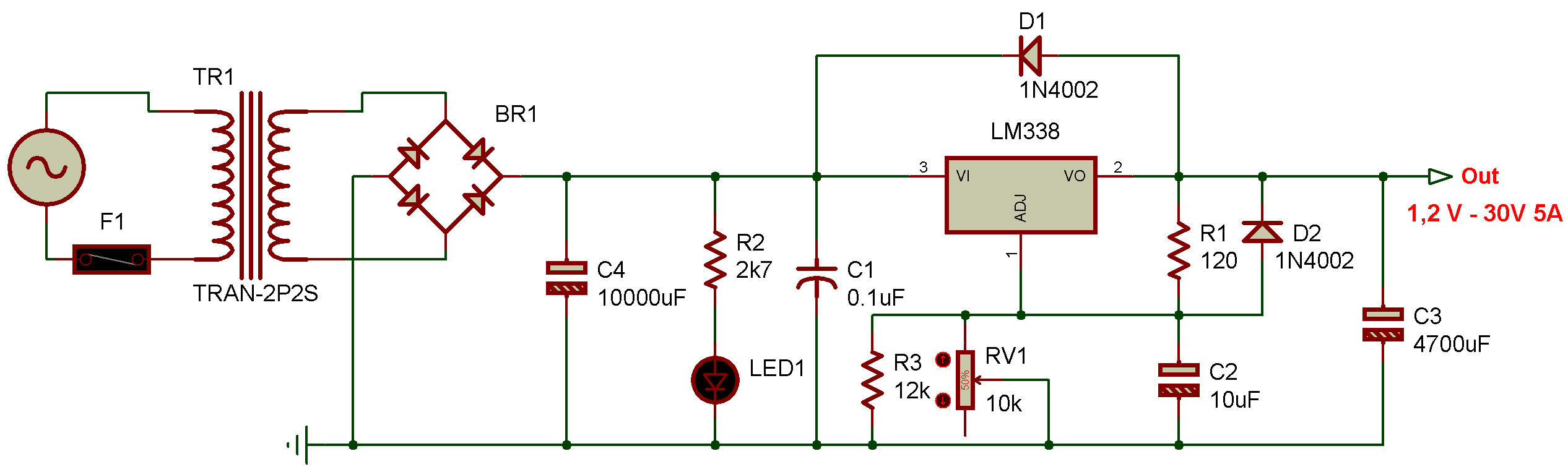

Alimentation variable de 1,25 V à 30 V, 5 A avec le LM338 Il existe plusieurs façons de modifier le régulateur variable LM317 (0-30 V, 1 A) : En ajoutant le transistor de puissance MJ2955 au circuit. Comme illustré ci-dessous pour l'alimentation avec circuit intégré régulateur de tension et de courant ajustable. Vous pouvez également construire un circuit régulateur CC variable (0-30 V, 5 A). Cependant, ces méthodes sont assez complexes et coûteuses. Il est toutefois possible de construire ce circuit facilement et à moindre coût en utilisant le circuit intégré n° LM338. Ce circuit intégré possède une référence similaire à celle du LM317, mais il peut fournir jusqu'à 5 A, comme le montre le circuit présenté sur la figure.	1.25V to 30V, 5A Variable power supply using LM338 We may have many ways such as: to modify the LM317 Variable Regulator 0-30V 1A. By adding the power transistor MJ2955 in a circuit. As following Adjustable Voltage and current regulator IC power supply . Or You may build the Variable DC regulator 0-30V 5A circuit, as well. But these methods, rather cumbersome and wasting too much money. However, we can build this circuit easily and cheaply, By using the packages IC No. LM338 only one, Similar to the LM317 IC number, but it can supply up to 5A, like the circuit shown in Fig.

Fonctionnement du circuit Le transformateur TR1 convertit le courant alternatif 220 V en courant alternatif 24 V. Le courant est ensuite redressé par le pont redresseur à diodes BR1 (10 A, 400 V). Ainsi, la tension continue (DCV) aux bornes du condensateur de filtrage C4 est de 35 volts. Le circuit intégré IC1 est le cœur du fonctionnement de ce circuit. La tension de sortie fournie par IC1 dépend de la tension appliquée à sa broche Adj. Elle peut également être ajustée en modifiant la tension de réglage de RV1. La tension de sortie est approximativement égale à (1,25 + 1,25 RV1) / R1. La tension de sortie de IC1 est ensuite filtrée par le condensateur C3.	How this circuit works The transformer TR1 converts the AC 220V to 24 Vac, so be rectified the current by the bridge diode rectifier BR1 – 10A 400V. Until DCV has come out that the filter capacitor C1 is equal to 35 volts. The IC4 is the heart of the operation of this circuit. By the voltage output value obtained from the IC depends on the voltage value at the Adj pin of IC1, or can be varied by adjusting the RV1. However, the output voltage will be approximately equal to (1.25+1.25RV1) / R1 The output voltage at the output pin of the IC1 is a more powerful filter with the capacitor C3.

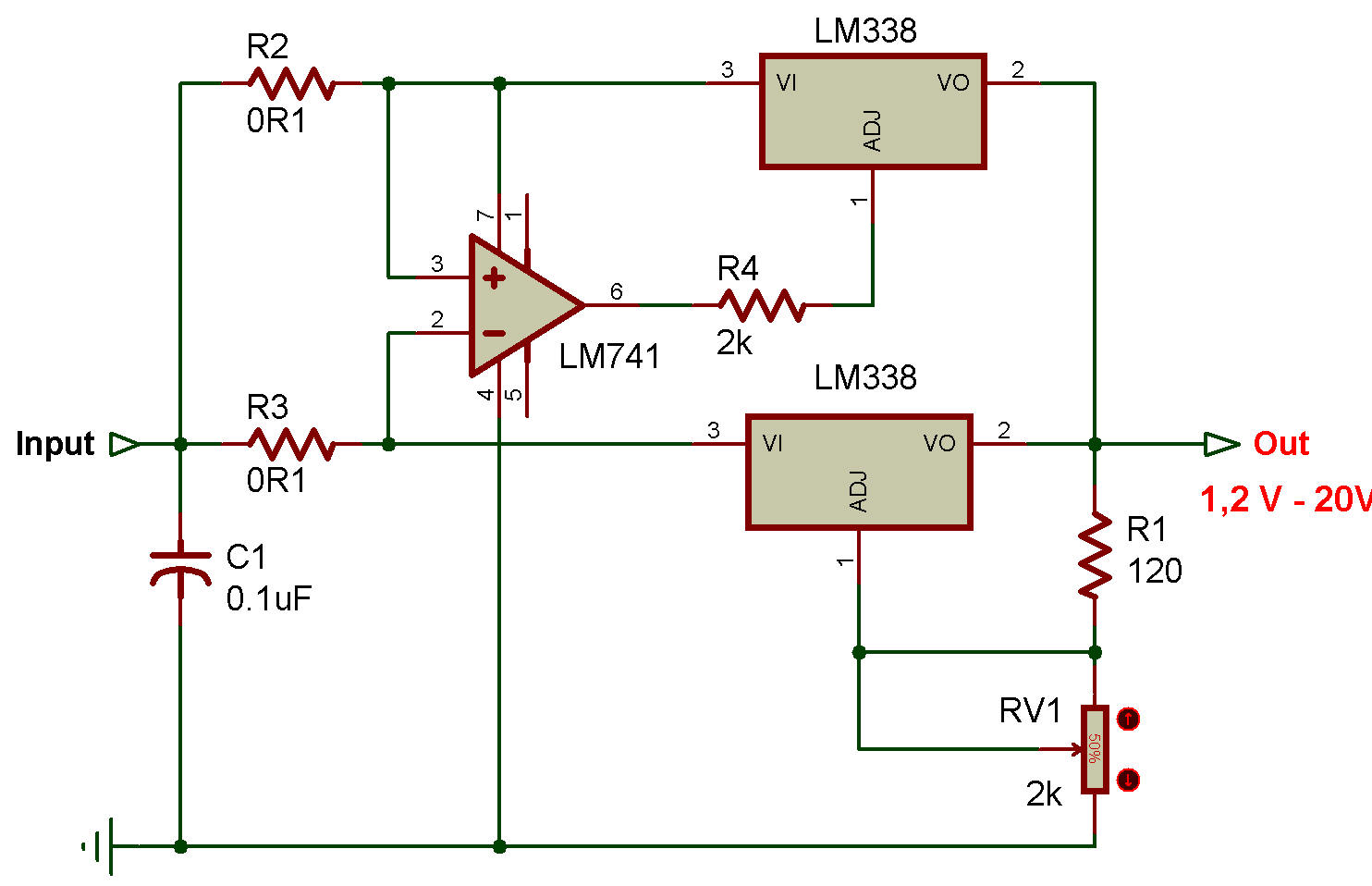

Alimentation CC réglable 1-20 V, 10 A Si vous souhaitez une alimentation à tension régulée variable capable de fournir un courant élevé, supérieur à 10 A, je vous recommande ce circuit. Sa construction est simple et il utilise à nouveau les LM338 et LM741. Un LM338 standard fournit environ 5 A. Il est donc nécessaire d'en utiliser deux pour obtenir un courant plus élevé, jusqu'à 10 A. Le potentiomètre RV1 permet d'ajuster la tension de sortie de 1,2 V à 20 V afin de couvrir les besoins d'utilisation courants. Ce montage, utilisant deux LM338, permet de pallier les erreurs de fonctionnement.	1-20V, 10A Adjustable DC Power Supply If you want Variable Regulated Power Supply with high current of more than 10A up, I would recommend this circuit. Because build easy, use LM338 and LM741. The normal LM338 has a current of about 5A. Then, must use 2 pcs. It causes more current up to 10A. The RV1 adjusts an output voltage of 1.2V to 20V to cover the usual usability. This idea can protect all errors with two LM338.

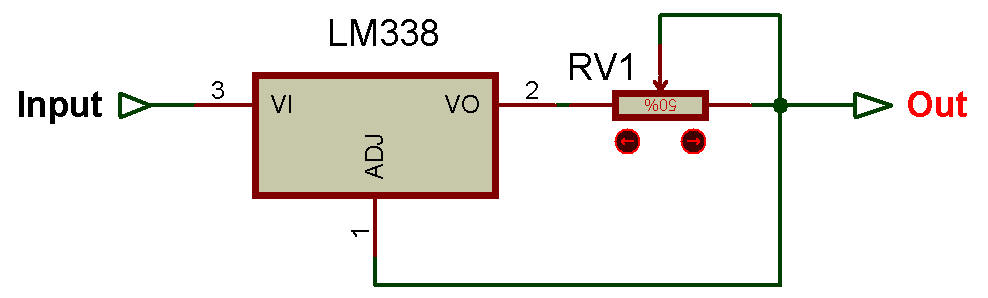

Limiteur de courant de précision	Precision Current Limiter
Iout = Vref / R1

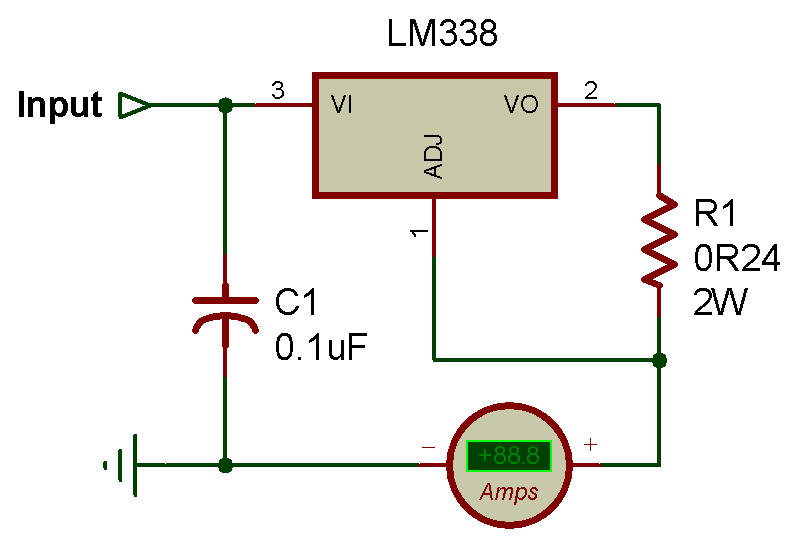

Circuit régulateur de courant 5A	5A current Regulator circuit
Iout = Vref / R1
