Métronome électronique à transistors

Electronic Metronome using Transistors

(Flip-Flop)

Circuits Divers / Various Circuits

Un métronome électronique est un appareil utilisé par les musiciens pour s'entraîner à jouer en rythme. Il les aide à maintenir le tempo en produisant un son régulier de « toc-toc ». À l'origine, il s'agissait d'un appareil mécanique, mais grâce aux progrès technologiques, il existe désormais sous forme d'appareils électroniques et de logiciels. Aujourd'hui, nous allons donc construire un métronome électronique simple à l'aide de transistors. Ce projet repose sur un circuit très simple composé de trois transistors et de quelques composants passifs. un Fli-Flop. Les métronomes électroniques portables sont pratiques car ils tiennent facilement dans un petit boîtier avec un haut-parleur et une pile. Commençons donc notre projet.	An electronic metronome is a device that is used by musicians to practice playing with a regular pulse. It helps them to maintain the tempo by producing a regular toc-toc beats sound. In the early days, it was invented as a mechanical device but with technological advancement, it is now available in the form of electronic and software devices. So today, we are going to build a simple electronic metronome using transistors. This project is based on a very simple circuit that has three transistors and a few passive components. A Fli-Flop. Portable electronic metronomes are convenient because they easily fit into a small box along with a speaker and battery. Now let’s start making our project.

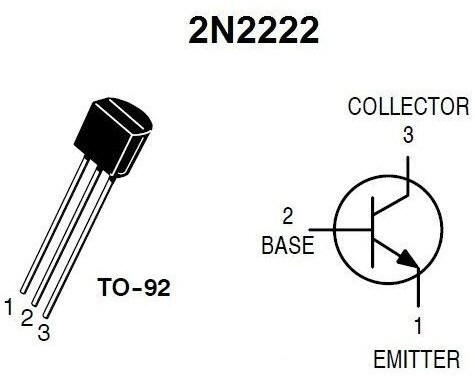

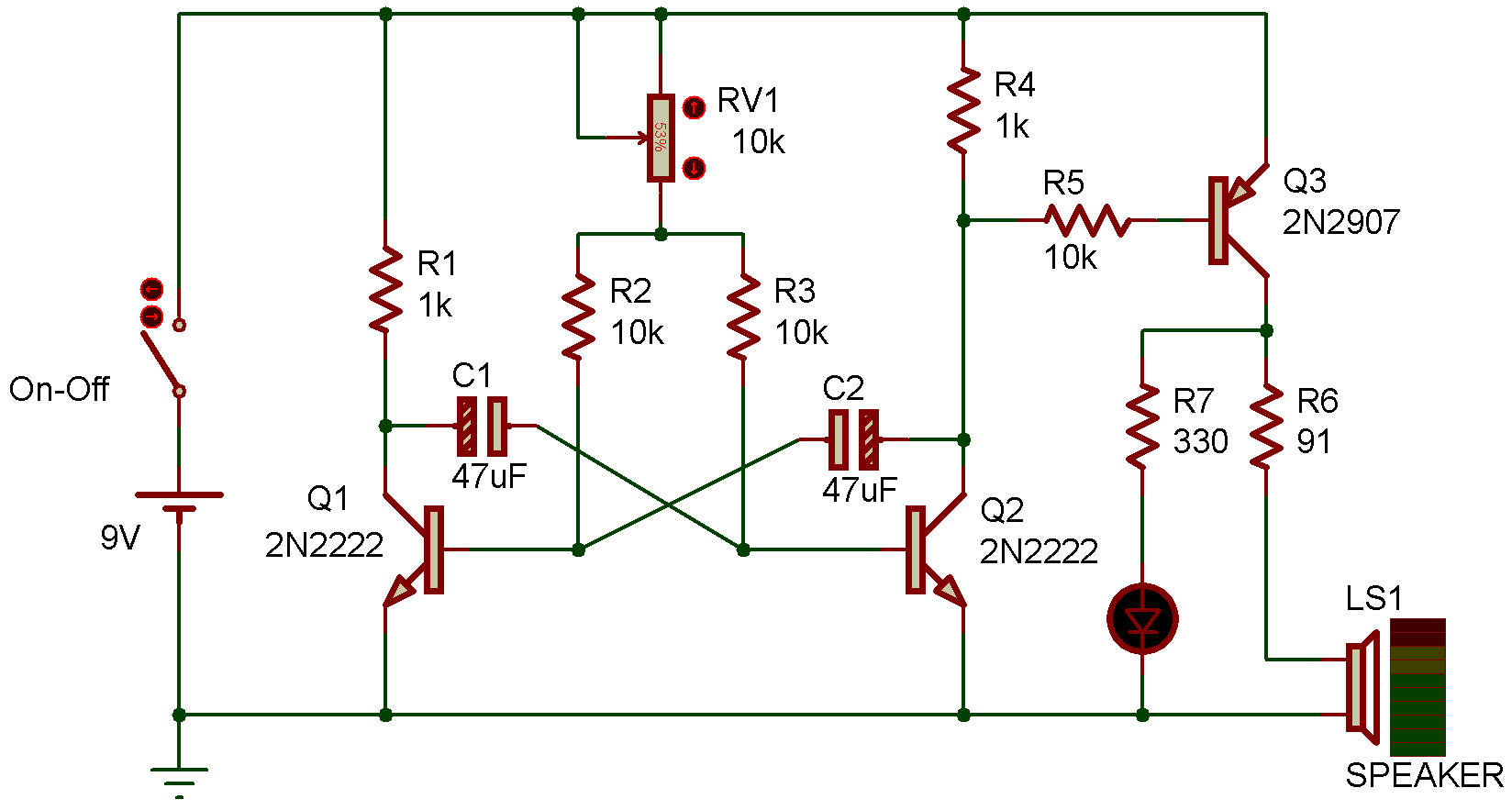

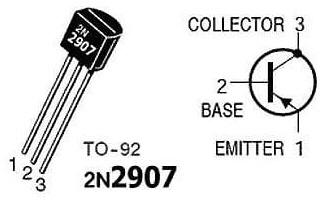

Fonctionnement Ce circuit fonctionne sous une tension de 9 à 12 V et produit des battements dont la vitesse est réglable. Le potentiomètre (résistance variable) VR1 permet d'augmenter ou de diminuer la vitesse des battements. Plus la résistance du potentiomètre est faible, plus le métronome est rapide. Vous pouvez également modifier les valeurs de R2, R4, ou de C1 et C2 pour faire varier la vitesse, mais assurez-vous que les paires de résistances et de condensateurs aient la même valeur. Par exemple, si vous utilisez une résistance R2 de 15 kΩ, R3 doit également être de 15 kΩ, et il en va de même pour les condensateurs. Trois transistors sont utilisés : deux NPN et un PNP. Ils servent à amplifier les signaux électroniques. Un haut-parleur de 8 Ω est connecté à la sortie et produit le son « toc-toc ». Applications et utilisations Apprendre à jouer des rythmes et des tempos en continu. Utilisés par les musiciens en studio pour synchroniser leurs pistes, les métronomes facilitent le travail des ingénieurs du son. Les compositeurs s'en servent pour calculer le tempo. Par ailleurs, ils sont également utilisés dans différents tests psychologiques pour maintenir la cadence souhaitée.	Working The operating voltage of this circuit is 9 to 12 V, it produces beats that are adjustable to your liking. The potentiometer (variable resistor) VR1 increases or decreases the speed of the beats. The lower the resistance set on the potentiometer the faster the metronome will tick. You can also vary the values of R2, R4, or C1, and C2 for variation in speed but make sure both pairs of resistors and capacitors have the same value. For example, if you’re using 15K R2, then R3 should be 15K as well and the same goes for capacitors. A combination of three transistors is used, two of which are NPN and one is PNP. They are used to amplify the electronic signals. An 8Ω speaker is connected at the output which produces the toc-toc beats. Applications and Uses Learning to play beats and tempos continuously. Used by recording musicians to click tracks in order to help audio engineers with synchronization. Composers use them to derive beats per minute. Apart from them, they also serve in different tests of the psychological laboratory to maintain the desired cadence.
