Soyer le plus rapide
Électronique

74HC76

Qui est le tireur le plus rapide de l'Ouest (ou de l'Est)?

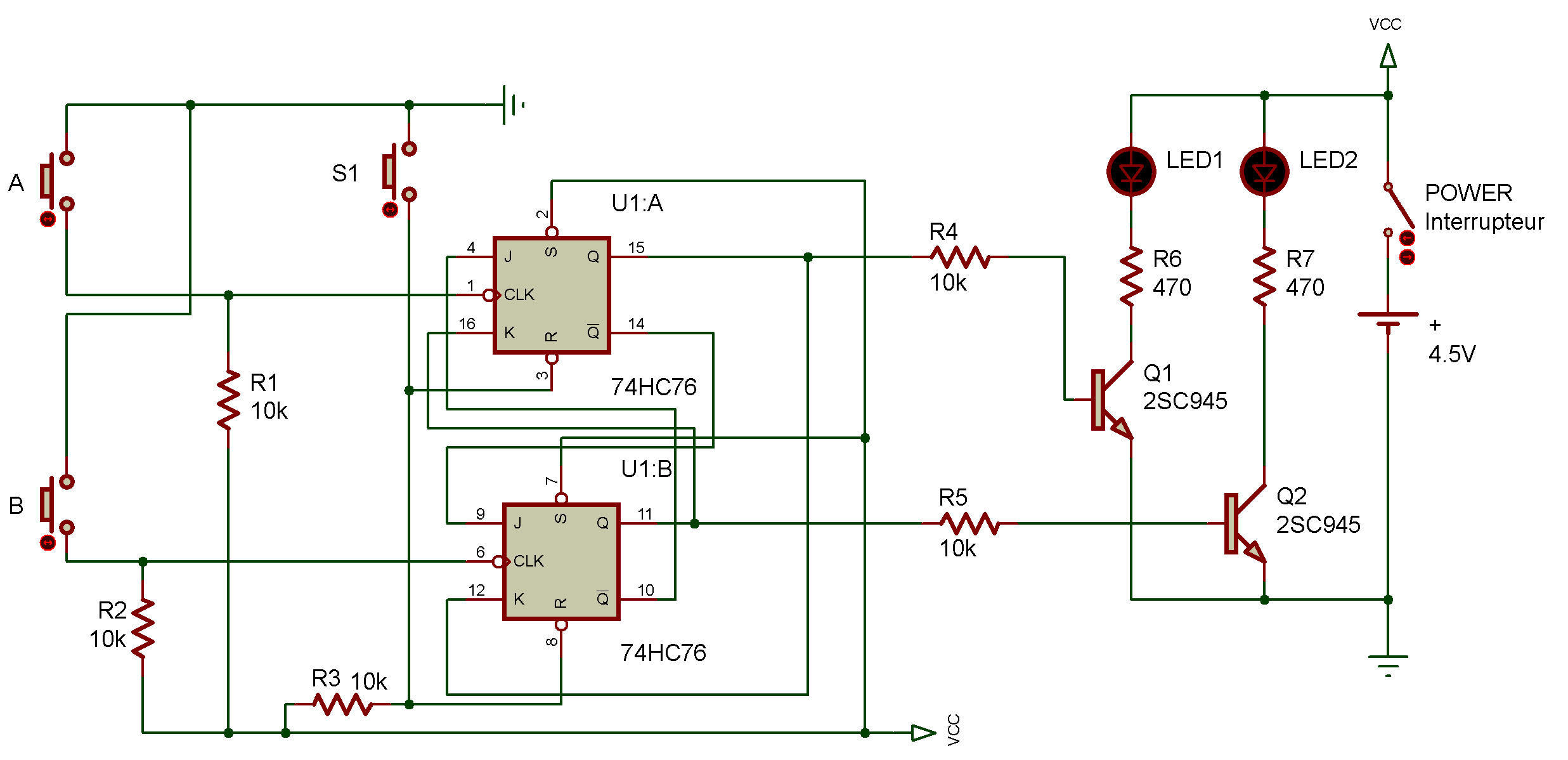

Ce montage vous permettra de le savoir! Face à votre adversaire, dégainez et tirez le premier sur votre rival dès que vous entendez te signal de départ. Heureusement dans ce montage, votre six coups est constitué d'un bouton.

Pour jouer à ce jeu - construisez-le d'abord - puis prenez le bouton A et donnez à votre adversaire le bouton B.

Mettez le circuit sous tension et appuyez une fois sur S1, Demandez à une troisième personne de donner le signal de départ.

À ce moment, essayez de d'appuyer sur votre bouton avant votre adversaire.

Si vous avez été plus rapide que l'autre, la diode LED1 s'allume. Par contre, si votre adversaire vous a précédé, la diode LED 2 s'allume. En cas d'égalité, les deux LED s'allument.

Pour recommencer une autre partie, il suffit d'appuyer à nouveau sur S1. Les diodes LED s'éteignent et le circuit est réinitialisé. Ne maintenez pas les deux bouton en contact, sinon les deux LED risquent de s'allumer, même en l'absence d'égalité.

Pour ce montage ainsi que pour les quelques autres qui suivent, nous ne vous fournissons aucune explication sur le fonctionnement du circuit - essayez de comprendre par vous-même. Vous avez acquis suffisamment de connaissances maintenant!
