Porte ET C-MOS
Électronique

74HC00

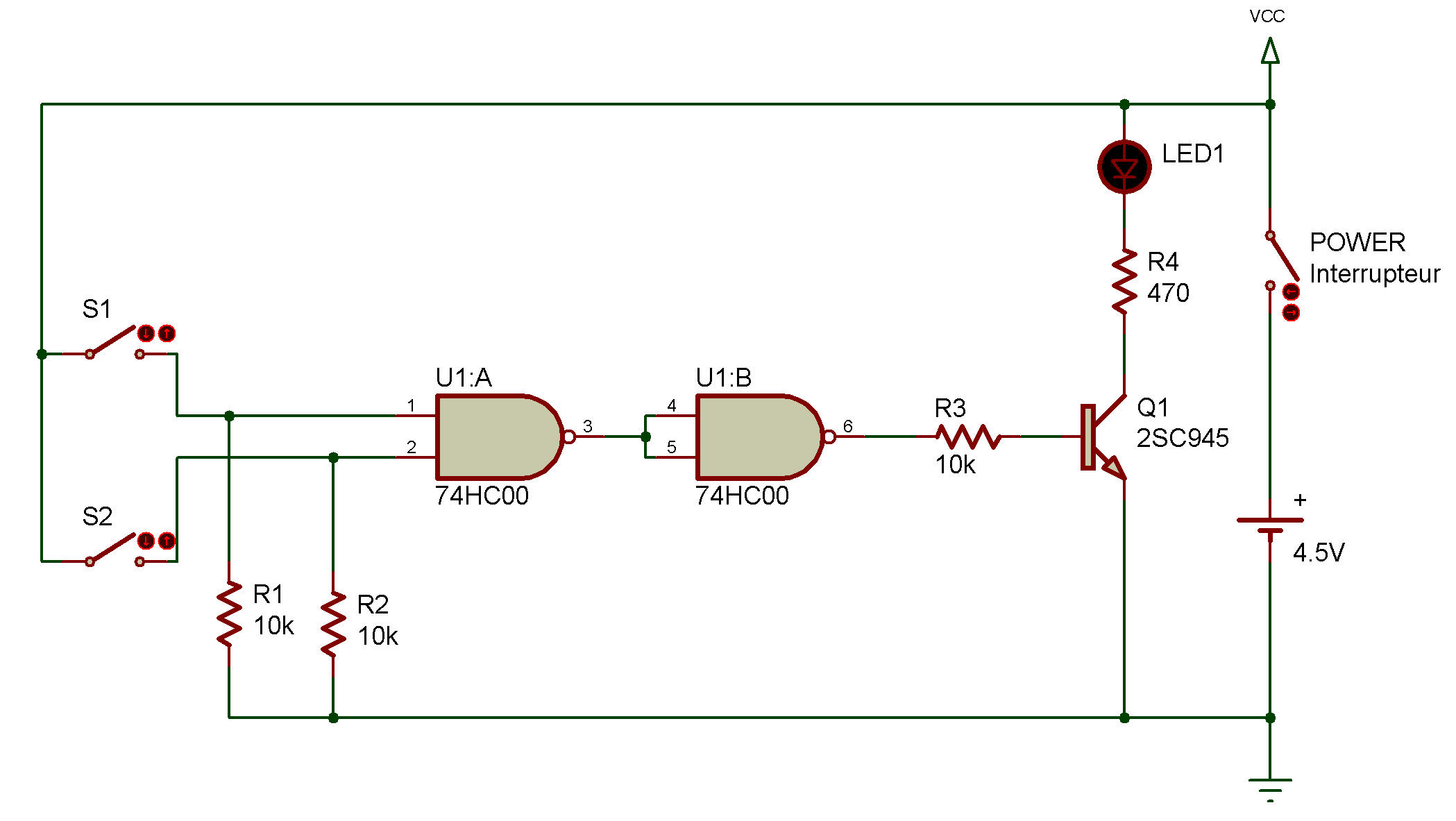

Avez-vous imaginé comment fabriquer une porte ET à l'aide des portes NON-ET?

Nous l'espérons-car nous allons à présent voir si vous aviez raison.

Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez S1. Que fait la diode LED1 ?

A présent, appuyez sur S2 tout en maintenant S1 enfoncé. La diode LED 1 change-t-elle?

Comme vous le voyez, l'appui des manipulateurs S1 et S2 produit une valeur 1 et affecte à la porte ET une sortie de valeur 1.

Pouvez-vous suivre rentrée de valeur 1 à travers le circuit jusqu'à ce que vous atteigniez une sortie de valeur 1 ?

Essayez, et ne trichez pas en regardant la réponse.

Voici comment fonctionne ce circuit; chaque entrée de valeur 1 pénètre dans la première porte NON-ET dont la sortie prend alors la valeur 0. Cette sortie 0 est utilisée pour les deux entrées de la seconde porte NON-ET Les entrées 0 de la seconde porte NON-ET produisent une sortie de valeur 1 qui commande l'illumination de la diode LED.
