Porte NON-OU C-MOS
Électronique

74HC00

Recommencez la même expérience que celle réalisée aux montages précédents... suivez le chemin du "flux logique "de ce circuit!

Commencez avec une entrée de valeur 0 ou 1 et voyez comment ce circuit aboutit à une sortie de valeur 0 ou 1. Faites un effort, et ne trichez pas en regardant la réponse.

Ce quadruple Cl porte NON-OU à deux entrées vous permet d'organiser la porte NON-OU à l'aide de la porte NON-ET. Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez S1 .Voyez-vous un changement au niveau de la diode LED 1 ?

Relâchez S1 et enfoncez S2, Que fait la diode LED 1 à présent?

Tout en maintenant S2 enfoncé, appuyez sur S1 ...Voyez-vous une différence?

Comme vous venez de le constater, le fonctionnement de ce montage est identique à celui des autres portes NON-OU que nous avons déjà fabriquées.

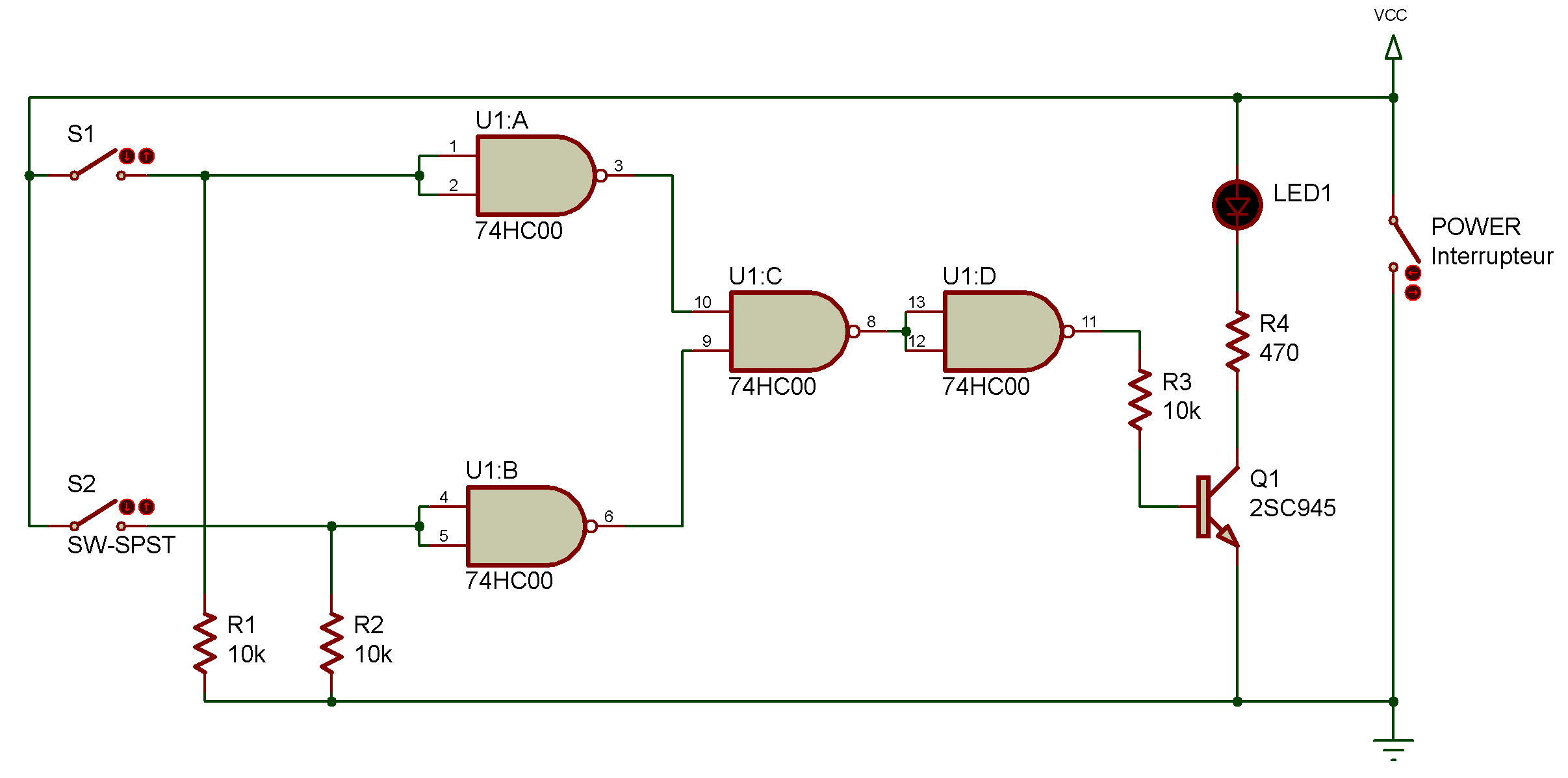

En effet,... ... l'appui de S1 ou S2 produit un signât d'entrée de valeur 1, utilisé pour les deux entrées des portes NON-ET portant la désignation a ou b. a et b possèdent une sortie de valeur 0 et une entrée de valeur 1. Leurs sorties sont utilisées pour les entrées de la porte NON-ET c.

Aussi longtemps qu'une ou deux entrées possèdent la valeur 0, la porte NON-ET c possède une sortie de valeur 1. Cette sortie 1 est utilisée pour les entrées de la porte NON-ET suivante, produisant une sortie de valeur 0 qui éteint la diode LED. Vous ne nous croyez pas?

Essayez de placer des chiffres "0" et "1 * aux endroits appropriés sur le diagramme schématique et voyez comment fonctionne ce circuit.
