La miniaturisation avec en exemple un BCD to Dec (Décimal)
(Décimal codé binaire / binary-coded decimal)
Électronique / Electronic

Voici le schéma utilisé pour des sorties de 0 à 8



Montage fait pour les leds de 0 à 5

Ce montage utilise des inverseurs  74F04, des portes NON-ET 4011 et des portes NON-OU 74LS02.

Voici un schémas d'un circuit inverseur RTL

Le 74F04 en a 6 ...

Voici la représentation du 4011

Diagramme logique

Schéma du circuit de une porte
Le 4011 en a quatre comme ça ...
et le BCD to DEC en a 10 (0 à 9)

Et le schéma en DTL d'une NON-ET


Et pour le 74LS02

Diagramme logique

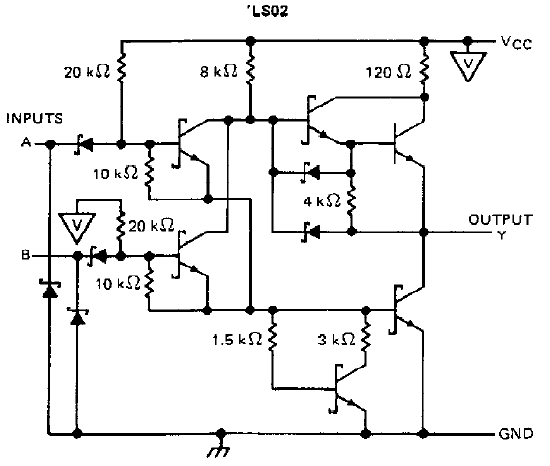

Schéma du circuit de une porte
Le 74LS02en a quatre comme ça ...
et le BCD to DEC en a 20 (0 à 9)

Et le schéma en DTL d'une Porte NON-OU


Si on voulait faire un BCD to Decimal avec seulement des composantes de base (résistance, diode, transistor, etc...), il nous faudrait un Breadboard grand comme une table .....

Le processus qui permet de loger plusieurs circuits dans un seul circuit intégré s'appelle intégration à grande échelle (LSI). Cette expression sert fréquemment à décrire les circuits intégrés.

Autre Exemple le timer 555

555 Block Diagram

555 Equivalent Shematic

Et le 556 qui contient deux 555

Et le 558 qui a quatre 555
