Decade down conteur avec Affichage
Électronique
74HC00, 74HC191, 74HC4511

Ce montage vous permettra de réaliser un compteur descendant capable d'afficher les chiffres 0 à 9 à l'aide d'un Cl compteur et d'un Cl décodeur.

Comme nous l'avons déjà expliqué, le compteur descendant compte dans l'ordre décroissant en commençant par 0, suivi de 9,8,7,etc. en fonction des impulsions fournies.

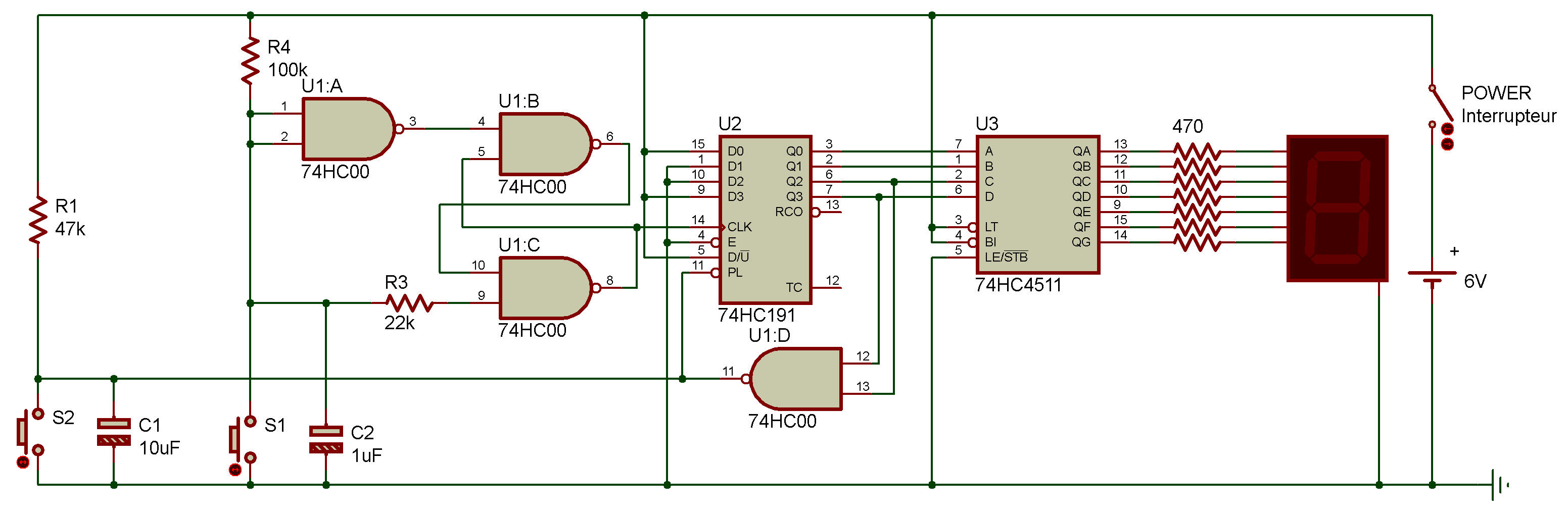

Le diagramme schématique vous permet de voir que la sortie du Cl compteur provient de Q0 à Q3. Cette sortie est déchiffrée par le Cl décodeur avant d'apparaître sur l'affichage.

Une fois le câblage terminé, mettez le circuit sous tension. Vous constatez que le chiffre 0 apparaît sur l'affichage. Peser sur S1 et 0 devient 9.

Peser sur S1 à plusieurs reprises et le chiffre affiché devient 8, puis 7, 6, etc.

S2 joue le rôle de bouton de réinitialisation qui permet de remettre le compteur à 9. Enfoncez-le et voyez si le chiffre affiché est bien 9.
