Cible Mobile
Électronique

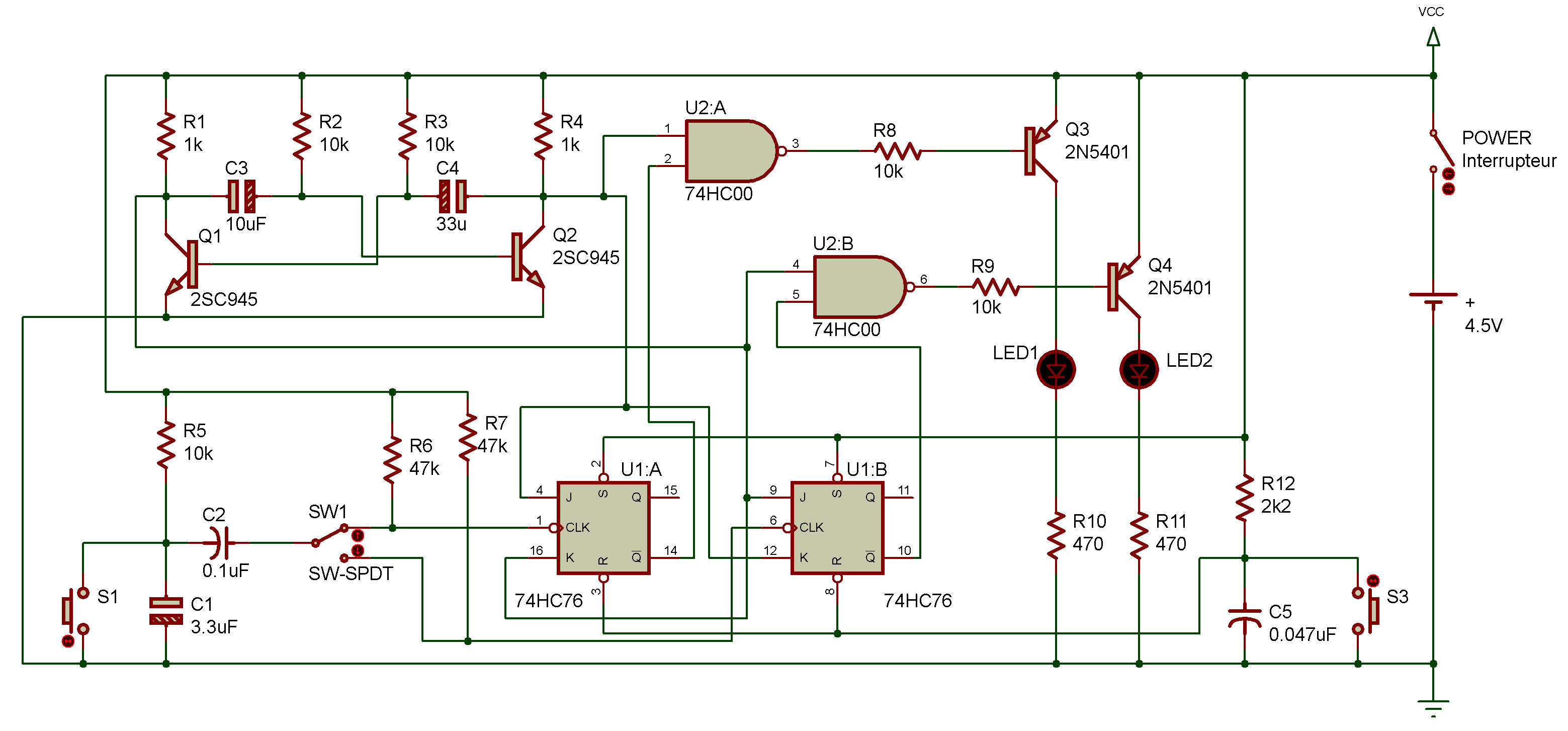

74HC00, 74HC76

Si vous pensez qu'il est difficile d'atteindre une cible mobile, attendez d'essayer de loucher une paire de LED qui clignotent!

Ce montage vous permettra de tester vos aptitudes à anticiper le fonctionnement d'un circuit électronique. Pour jouer à ce jeu, placez le sélecteur sur la position levée. Les diodes LED 1 et 2 s'allument puis commencent à clignoter très rapidement (comme une lumière qui se déplace d'un endroit à un autre). S1 constitue votre "arme".

Quand vous estimez que le moment est venu de tirer, enfoncez S1. Si vous avez "tiré" au moment propice, la diode LED 1 s'éteint.

Placez le sélecteur sur la position abaissée, puis enfoncez à nouveau S1. Si vous visez juste, vous "atteindrez" la diode LED 2. Si votre "tir" est extrêmement précis, vous parviendrez peut-être à éteindre les diodes LED 1 et 2 en appuyant une seule fois sur S1.

Dans le cas contraire, vous devrez peut-être appuyer plusieurs fois sur S1 pour éteindre une seule diode LED. N'oubliez pas de placer le sélecteur sur la position abaissée avant de "tirer" sur la diode LED 2. Sinon,... (patience, nous n'allons pas tout vous expliquer. Essayez de découvrir par vous-même et voyez ce qu'il se passe.)

Quand les deux diodes LED sont éteintes, appuyez sur le manipulateur S3 afin de réinitialiser ce circuit et de commencer une nouvelle partie.
