Set/reset accordé
Électronique

74HC00, 74HC76

Le simple examen d'une bascule J-K ne permet pas de savoir si elle est mise à 1 ou remise à 0. Ce montage nous a permis de créer un jeu basé sur cette simple constatation.

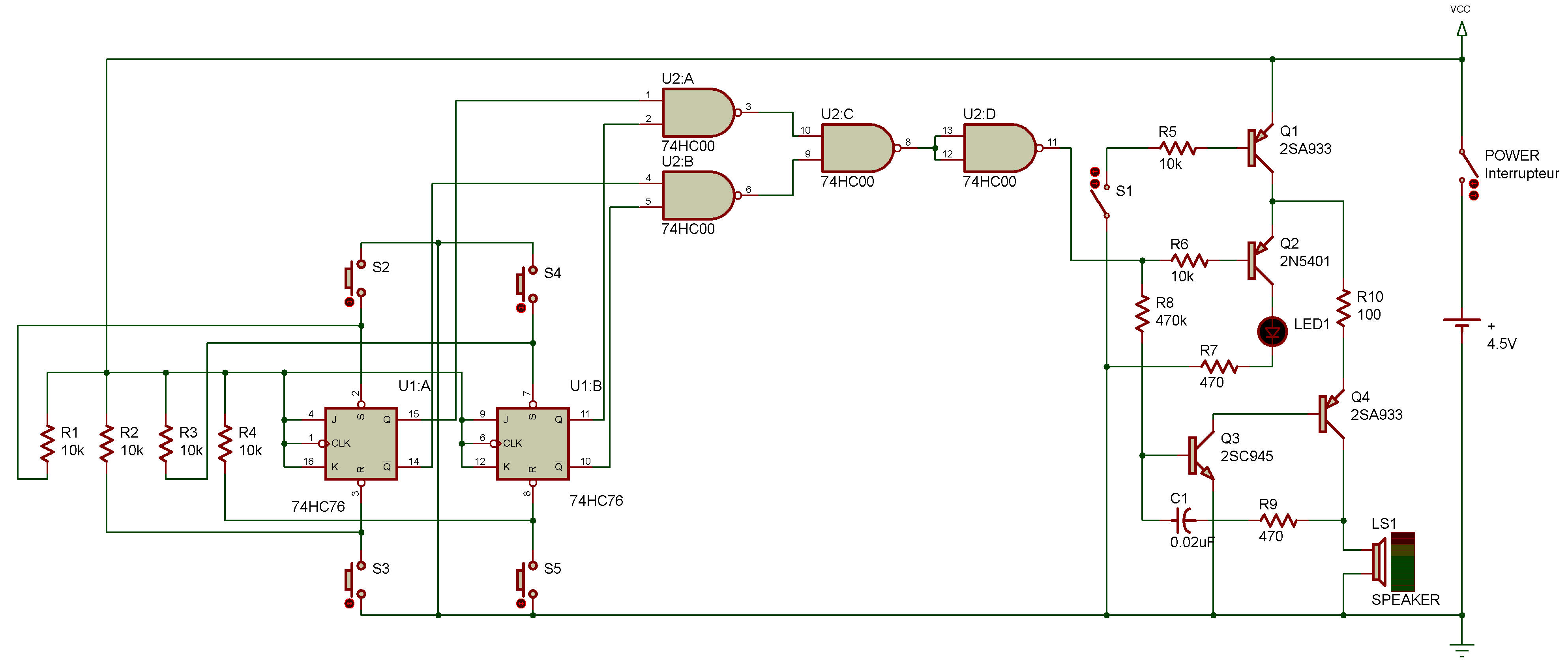

Comme vous le voyez sur le diagramme schématique de ce montage, vous utilisez les manipulateurs S2, S3,S4 et S5 pour mettre à 1 ou remettre à 0 les deux bascules J-K, Ce circuit peut servir de jeu pour deux personnes.

Mettez d'abord le circuit sous tension. Pendant qu'un joueur enfonce S2 ou S3, l'autre enfonce S4 ou S5. Ensuite, un joueur enfonce S1. Si les deux joueurs sont en accord parfait, la diode LED1 s'allume. Si ce n'est pas le cas, un son retentit dans le haut-parleur

Jouez plusieurs fois à ce jeu et découvrez si la diode LED s'allume quand les deux bascules sont mises à 1 ou remises à 0 (ou les deux).

Ce circuit vous permet aussi de "tester" l'entente entre deux personnes. Si la diode LED s'allume, les deux personnes sont en accord parfait. Par contre, si le haut-parleur produit un son, cela signifie qu'elles ne s'entendent pas!

Essayez de modifier le circuit de base de plusieurs façons: voyez notamment si vous pouvez ajouter un multivibrateur ou le sélecteur.
