Comparateur avec hystérésis LM324
Électronique

Prenez-vous toujours le même chemin pour aller et revenir de l'école?

En régie générale, peut-être bien, mais vous avez certainement déjà emprunté un autre itinéraire de temps en temps, n'est-ce-pas?

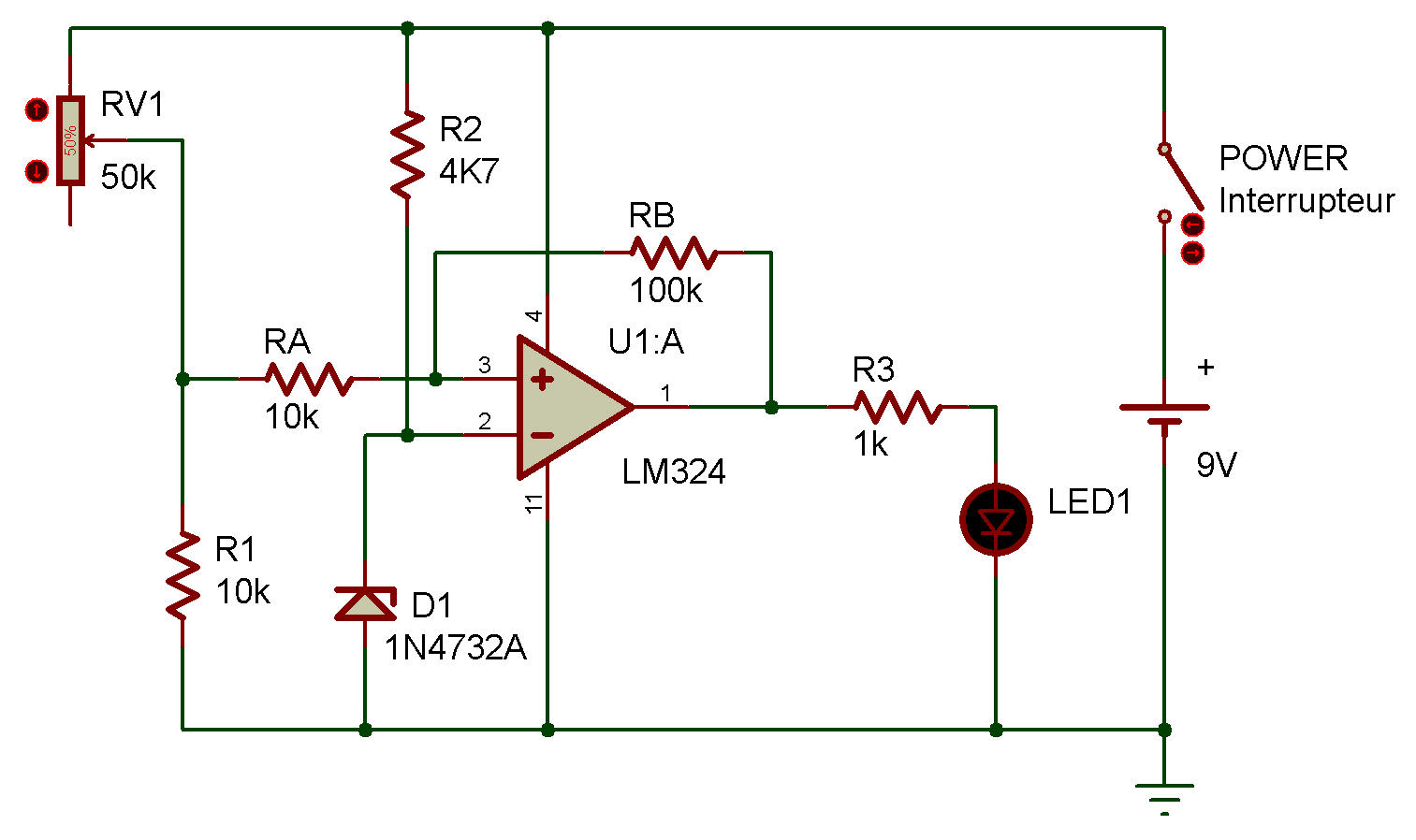

Vous pouvez aussi forcer les électrons qui circulent dans un circuit à emprunter un chemin de retour différent de l'aller. Ce montage vous montrera la procédure à suivre pour y arriver. La différence entre l'aller et le retour est appelée "hystérésis". Ce montage vous permet de construire un comparateur qui possède la caractéristique d'hystérésis.

Pour commencer, tournez la commande à fond vers la gauche, puis mettez le circuit sous tension. La diode LED s'éteint.

À présent, tournez la commande vers la droite. À un endroit déterminé, la diode LED s'allume. Notez cet endroit.

Ensuite, tournez la commande vers la droite, puis tournez-la lentement vers la gauche et contrôlez l'endroit où la diode LED s'éteint, Avez-vous remarqué la différence entre l'endroit où la diode LED s'allume et celui où elle s'éteint?

Elle correspond à l'hystérésis et augmente quand vous augmentez RA ou vous diminuez RB.
