Organe de radiodiffusion
Électronique

Dans ce montage, nous allons diffuser la mélodie d'un orgue que nous pourrons entendre à l'aide d'une radio AM. Une fois encore, il vous faudra trouver une fréquence AM qui n'est occupée par aucune station.

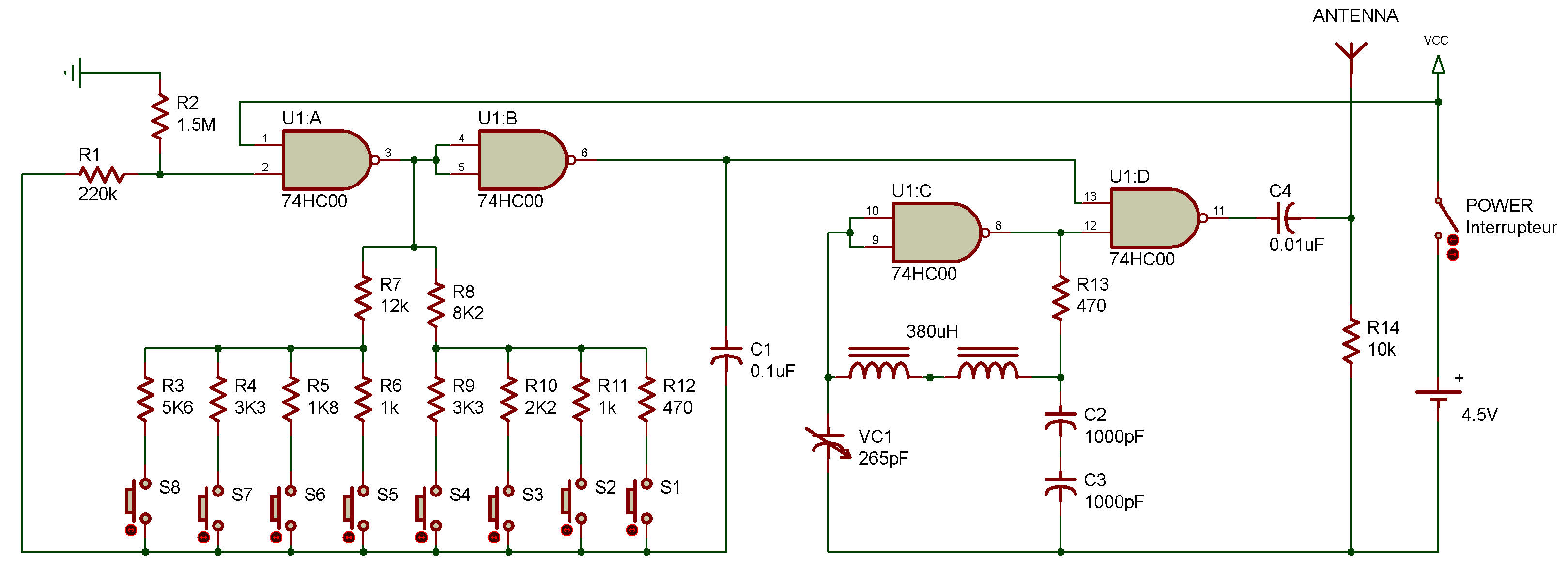

Sur le diagramme schématique, vous voyez que les circuits intégrés CMOS porte NON-ET sont utilisés pour l'oscillation et la modulation. La mélodie de l'orgue est produite par les circuits intégrés UA et UB. Vous pouvez produire différentes notes en mettant successivement en marche les manipulateurs S1 à S8.

Le Cl UC produit une fréquence d'émission AM et le Cl UD joue le rôle de modulateur. Vous pouvez modifier la fréquence à l'ai de du tuner à condensateur variable.
