Split Power Supply LM741
Alimentation Double
Si vous devez utiliser une
alimentation double. Mais vous ne disposez que d’une alimentation simple. Vous
devriez donc construire un circuit répartiteur d’alimentation comme celui-ci.
Souvent, les nombreux amplis opérationnels ont ce problème. Ils ont besoin
d’un approvisionnement fractionné. La borne de sortie a un positif, un négatif
et une masse.
Mais la plupart des
alimentations n’ont qu’une seule sortie (positive et négative). Vous ne pouvez
donc pas les utiliser pour alimenter des circuits d’amplificateurs
opérationnels.
Ne vous inquiétez pas de ce problème. Vous pouvez
simplement construire l’alimentation comme celle-ci. Cela changera la tension
d'entrée dans le rail double.
Comment fonctionne le répartiteur d'alimentation
L'idée principale est qu'il
divise la tension d'entrée en deux, deux sorties égales. Laquelle a une masse
qui est à mi-chemin entre les tensions d'alimentation positives et négatives.
La masse doit être une tension régulée. Et fournit un courant approprié.

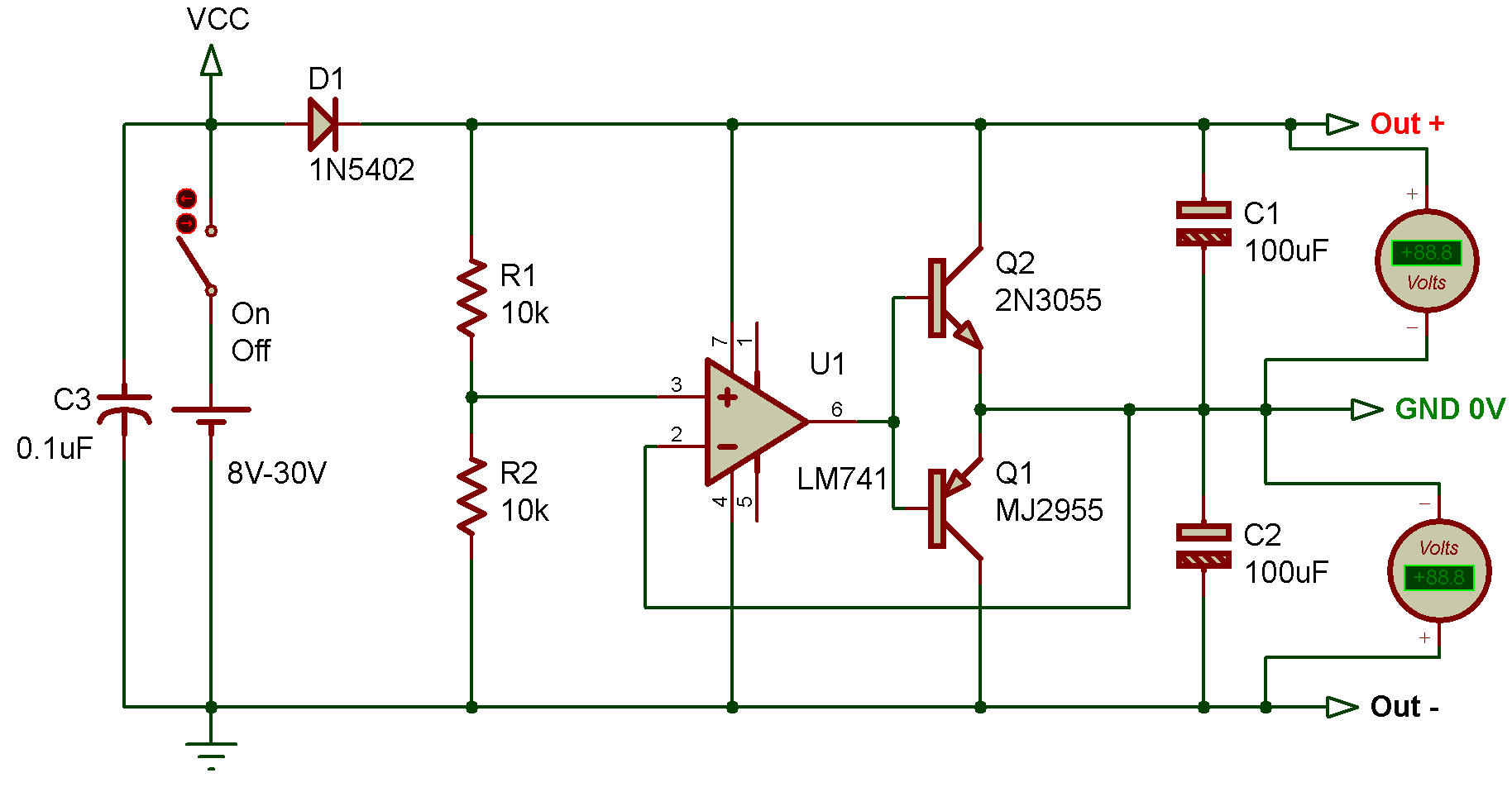

Le régulateur contrôle les transistors Q1 et Q2. La masse est alors une tension régulée. Elle maintient une tension fixe entre les bornes + et –.
La charge 1 et la charge 2
utilisent des courants égaux. Et la tension à leurs bornes est encore à
mi-chemin. Le régulateur ne change donc pas.
Les courants de 2 charges
sont différents. Ensuite, Q1 ou Q2 conduiront un courant supplémentaire pour
compenser la différence.
Un OP-AMP-U1 produit une
tension régulée à la borne de sortie « masse ». Ensuite, Q1 ou Q2 se déroulent
selon les besoins.
Les condensateurs C1 et C2 maintiennent la tension de
sortie lorsque la charge change soudainement.
La diode D1 protège
l'inversion de polarité de l'alimentation principale.
Les tensions
d'activation de Q1 et Q2 sont de 1,2 volts. Cela peut donc être un problème, une
zone morte. La sortie de U1 doit se croiser pour rattraper une charge
déséquilibrée.
Mais ce problème est minime pour U1. Il peut traverser la
zone morte très rapidement.
En test réel. Ce circuit dispose d'un bon
régulateur pour alimenter les circuits OP-AMP. Et aussi d'autres charges comme
les buzzers et les ampoules clignotantes.
Liste des pièces pour le
répartiteur d'alimentation
Semi-conducteurs
Amplificateur opérationnel LM741,
Q1-2N3055 100 V, 15 A, transistor NPN
Q2-MJ2955 100 V, 15 A, transistor PNP
D1— 1N5402 (diode de
redressement 3A, 400V, 50-PIV)
Pièces et matériaux supplémentaires
R1, R2— 10K, 1/4 watt, résistance 5 %
C1,C2—100uF, 25V, condensateur électrolytique
Boîtier, bornes de liaison,
circuit imprimé, soudure, fil, dissipateur thermique en option pour Q1 et Q2,
etc.
Construction
Comme il y a très peu de
composants, un circuit imprimé n'est pas nécessaire.
Nous pouvons
assembler les plus petits composants (D1, R1, R2 et U1) sur une carte PCB
universelle.
Il faut mettre les condensateurs C1 et C2 pour fermer les
bornes de sortie.
Le circuit intégré 741 bon marché est le meilleur
OP-AMP. Si nous utilisons des OP-AMPS plus performants tels que le TL081. Cela
ne peut pas améliorer les performances du circuit.
Comment l'utiliser
Vous pouvez utiliser le
répartiteur avec des alimentations à tension fixe ou réglable. Ils vont de 8 à
30 volts. Assurez-vous qu'il s'agit d'une alimentation isolée.
Ce
répartiteur peut gérer au moins 250 mA sur une entrée de 30 volts.
Grâce
aux transistors spécifiés et au dissipateur thermique approprié, ce répartiteur
peut gérer de nombreux ampères.
Si vous n'avez pas 2N3055 et MJ2955, vous
avez TIP41 et TIP42 ou des tailles plus petites.
Ex. Pour une aimantation de Max 24 V et 1.5A
S8050 NPN 25V 1,5A
S8550 PNP 25V 1,5A
