Montage
(de 2 à 6 heures)
Outils nécessaires
| 1. Fer à souder 20 watts | 4. Tournevis |
| 2. Étain à souder fin | 5. Une pince à couper |
| 3. Un multimètre | 6. Pince à épiler |

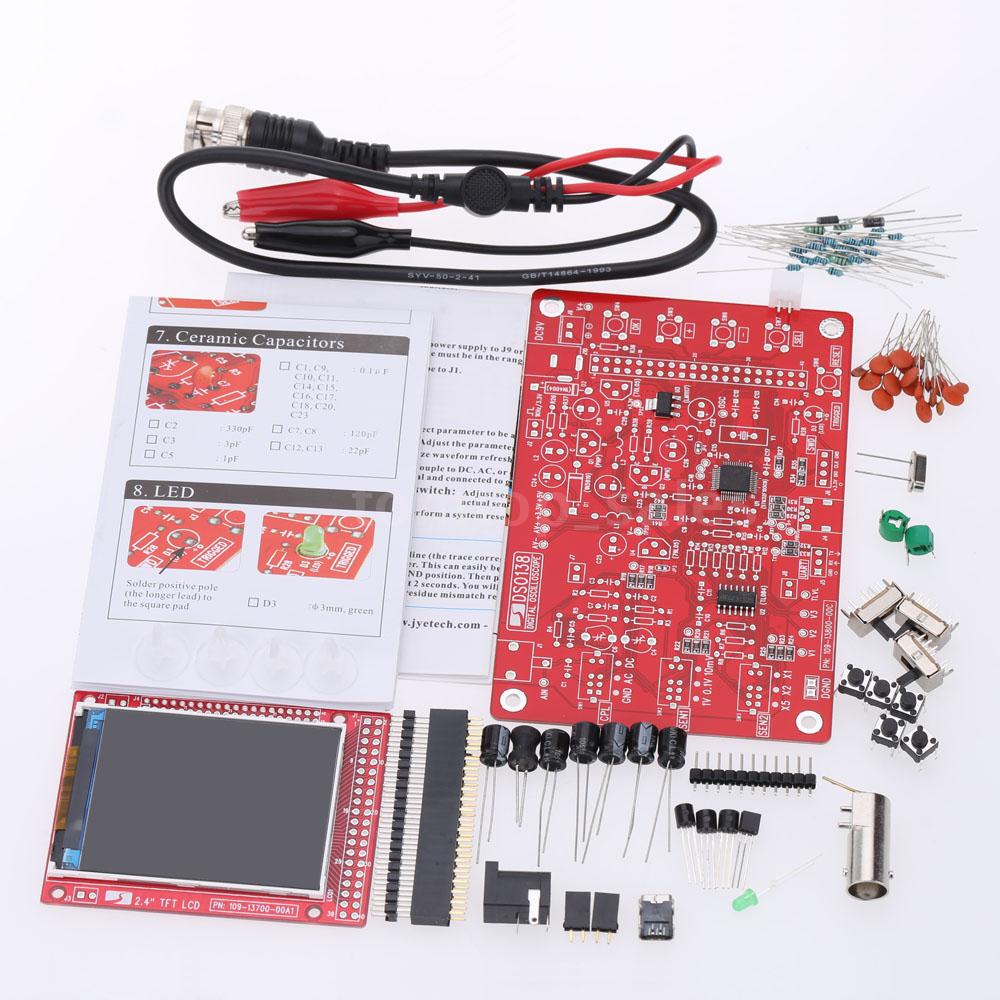

Étape 00 : Séparez les composantes
IL faut toujours vérifier les composantes du kit car il il peut y avoir des erreurs ....
Étape 1 :

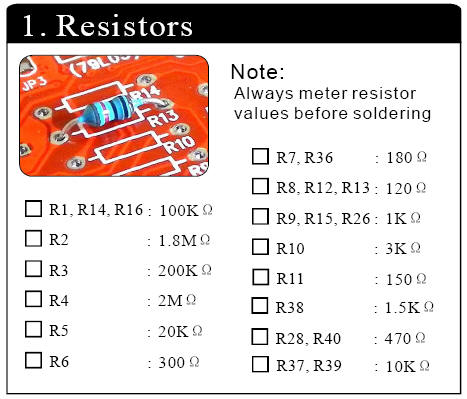

Triez les résistances selon leurs valeurs avant de les souder et cochez au fur et à mesure celles qui sont soudées. Ce sont des résistance de 1/8 de Watt.
Voici un bon logiciel de code de couleur ColourCode.exe
Pour trier les résistances, je me suis servie d'une petite boite de rangement et du ruban à masquer (Qui ne colle pas) acheté au Dollar Rama.
Résistances à 5 bars
| Quantité | Valeur | Code couleur | Quantité | Valeur | Code couleur |
| 3 | 120 Ω | Brun-Rouge-Noir-Noir | 2 | 10 k Ω | Brun-Noir-Noir-Rouge |
| 2 | 180 Ω | Brun-Gris-Noir-Noir | 1 | 20 k Ω | Rouge-Noir-Noir-Rouge |
| 1 | 300 Ω | Orange-Noir-Noir-Noir | |||
| 2 | 470 Ω | Jaune-Violet-Noir-Noir | Quantité | Valeur | Code couleur |
| 1 | 150 Ω | Brun-Vert-Noir-Noir | 3 | 100 k Ω | Brun-Noir-Noir-Orange |
| 1 | 200 k Ω | Rouge-Noir-Noir-Orange | |||
| Quantité | Valeur | Code couleur | |||
| 3 | 1 k Ω | Brun-Noir-Noir-Brun | Quantité | Valeur | Code couleur |
| 2 | 1.5 k Ω | Brun-Vert-Noir-Brun | 1 | 1.8 M Ω | Brun-Gris-Noir-Jaune |
| 1 | 3 k Ω | Orange-Noir-Noir-Brun | 1 | 2 M Ω | Rouge-Noir-Noir-Jaune |
Une multimètre et un breadboard est très utile pour vérifier la valeur des résistances, Des trombones aussi ;)
|
Étape 2 : Les HF
|
Étape 3 : Les diodes
|
|
Étape 4 : Soudez le Crystal
|
Étape 5 : Le USB Socket
;Cette pièce est optionnelle et pas requise pour un fonctionnement normal de l'oscilloscope. Elle sert à mettre à jour le micrologiciel (frimware). |
|
Étape 6 : Les boutons tactiles
|
|
Étape 7 : Triez les condensateurs céramiques selon leurs valeurs et les souder
| Quantité | Valeur | Code |
| 1 | 1 pF | 1 |
| 1 | 3 pF | 3 |
| 2 | 22 pF | 22 |
| 2 | 120 pF | 121 |
| 1 | 330 pF | 331 |
| 11 | 0.1 µF | 104 |
|
Étape 8 : La Del, pôle positifs coté +
soit la pin la plus longue, petite Anode.
|
Étape 9 : Connexion 2 pins pour l'alimentation
|
|
Étape 10 : Les transistors
|
Étape 11 : Les régulateurs
|
|
Étape 12 : Les condensateur variables
|
Étape 13 : L'inducteurs d'alimentation
|
Étape 14 : Soudez les condensateurs électrolytiques selon leurs polarités
|
Étape 15 : Soudez le connecteur
d'alimentation
|
Étape 16 : Soudez les connecteurs UART et TTL
;Ces pièces sont optionnelles et ne sont pas requises pour
un fonctionnement normal de l'oscilloscope. Elles servent à mettre à
jour le micrologiciel (frimware). |
|
Étape 17 : Soudez les connecteurs femelles
|
Étape 18 : Soudez les Interrupteurs à glissière 2 pôle 3 contacts
|
|

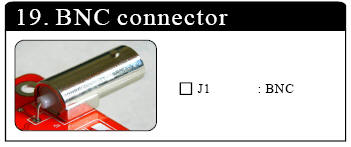

Étape 19 : Soudez Le connecteur BNC
|
Étape 20 : J'ai dénudé un fils monobrin de 22 AWG Cette loupe sert à l'ajustement de l'oscilloscope.
|
|
Étape 21 : Court-circuitez JP3 en le soudent
|
Étape 22 : Soudez les pines de connexions de l'afficheur LCD
|
Vérifier et utiliser
|
Vérifiez la tension 1. Connectez une tension de 9V (J10 ou J9) 2. Vérifiez la tension de TP22 3. Si la tension de JP22 est bonne déconnectez le courent 4. Court-circuitez JP4 en le soudent
|
Connectez
l'afficheur LCD
|
Vérifiez toutes les autres valeurs
C. Vérifiez
1. Connectez le courent à nouveau. Vous devriez voir l'afficheur LCD s'allumer et voir l'affichage du Panneau de l'oscilloscope. La DEL "Trigger" doit clignoter 2 fois pour indiquer que le démarrage est bon.
2. Pesez sur les différents boutons pour vérifier leur fonction.
Utilisez
1. Connectez la sonde à J1
2. Touchez la pince rouge avec vos doigts. Voyiez vous le signal de vos doigts ?
Calibration
1. Connectez la pince rouge à la sortie de test soudée à l'étape 20 sans connecter la pince noir.
2. Mettez l'interrupteur SEN1 à 0.1V, l'interrupteur SEN2 à X5 et l'interrupteur CPL à AC ou DC.
3. Ajustez la base de temps (timebase) à 0.2 ms. Vous devriez voir une forme d'onde semblable à celle de la photo. Si vous n'avez pas un diagramme stable, ajustez le niveau de déclenchement (le triangle rose à la droite l'écran en bas) jusqu'à avoir un affichage stable.
4. Ajustez C4 (condensateur variable) avec un petit tournevis pour avoir une forme d'onde triangulaire égale figure C.
5. Mettez l'interrupteur SEN1 à 1V et SEN2 à X1. Ajustez C6 pour avoir une forme d'onde triangulaire égale.
Mon projet terminé et fonctionnelle ...
Pour voir les données
1. Sélectionnez la base de temps (timebase)
les ms ...
2. Appuyez et tenez enfoncée le bouton OK (SW4)
Schémas de problème
