Orgue électronique
Électronique

Nous allons à présent réaliser un orgue électronique capable de produire un son sur toute une octave, à l'aide de trois circuits intégrés.

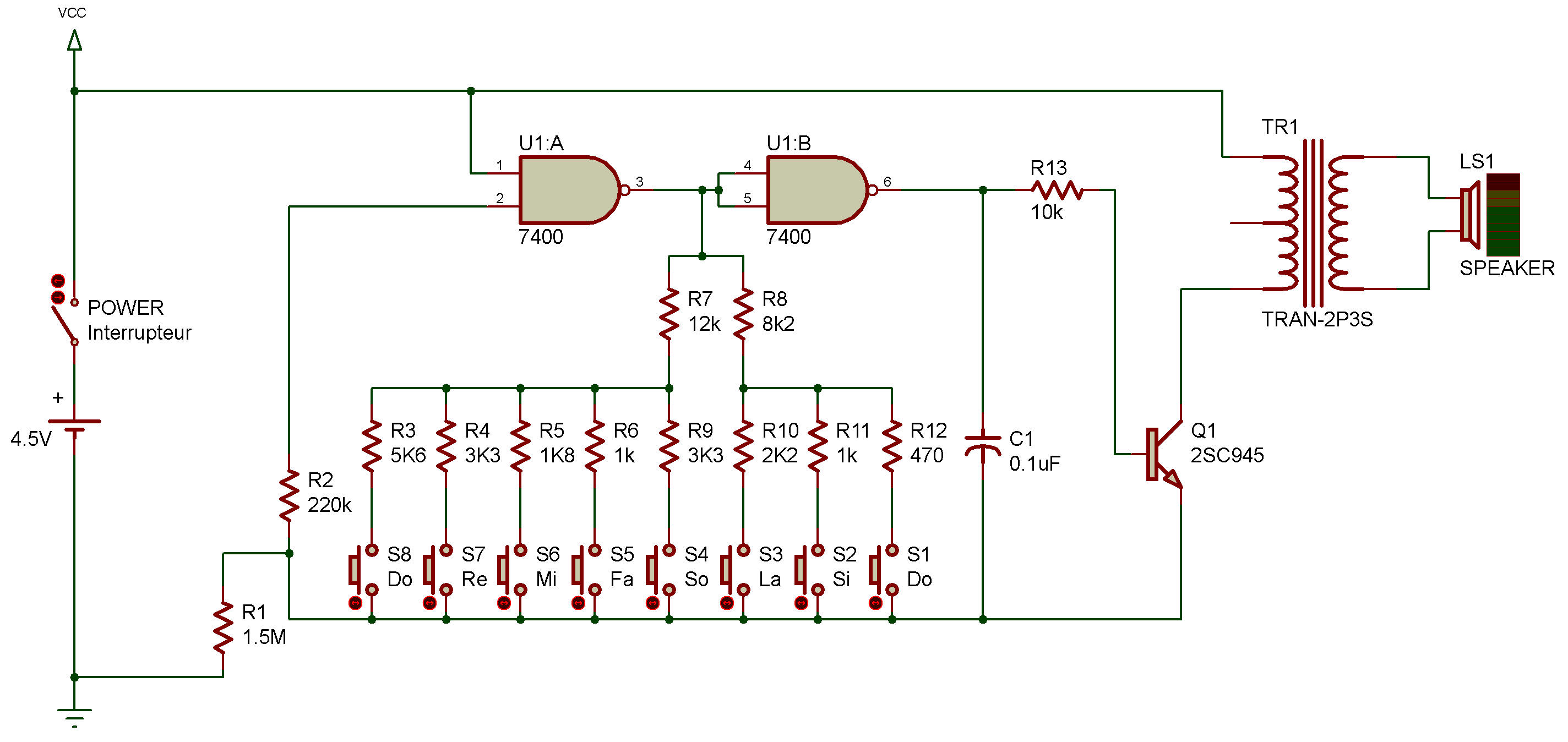

Le transistor Q1 amplifie les sons pour que vous puissiez les entendre. Même si les diagrammes schématiques vous semblent relativement complexes, essayez malgré tout de réaliser ce montage. Vous verrez que ce n'est pas si difficile que cela en a l'air.

En réalité, l'électronique n'est pas aussi compliquée que vous l'imaginez. Même les ordinateurs les plus sophistiqués ne sont que des combinaisons de nombreux circuits de base très simples.

Une fois le câblage du montage terminé, placez l'interrupteur sur la position de marche et appuyez successivement sur les manipulateurs S1,S2, S3,... afin que l'orgue reproduise la gamme de notes do, ré, mi, fa, etc.

Évitez d'appuyer simultanément sur deux manipulateurs, sinon l'orgue produit un son totalement différent.
