Circuit de chute de tension avec diodes
Électronique

Dans ce projet, vous allez apprendre que la diode développe une tension lorsque le courant direct y circule.

Une fois le câblage terminé, mettez l’appareil sous tension. La DEL 1 s’allume, mais il est sombre. Cela est dû au fait que deux diodes sont connectées à la LED 1 en série. Vous pouvez deviner l'action des diodes. Oui, la tension appliquée à la LED 1 est réduite car la tension chute par les diodes.

Pesez sur S1 et observez ce qui se passe avec la LED 1. Elle devient plus lumineuse qu’avant car une diode est court-circuitée par S1.

Puis activez S2. Vous pouvez voir que la LED 1 devient la plus brillante des deux diodes court-circuitées par S2.

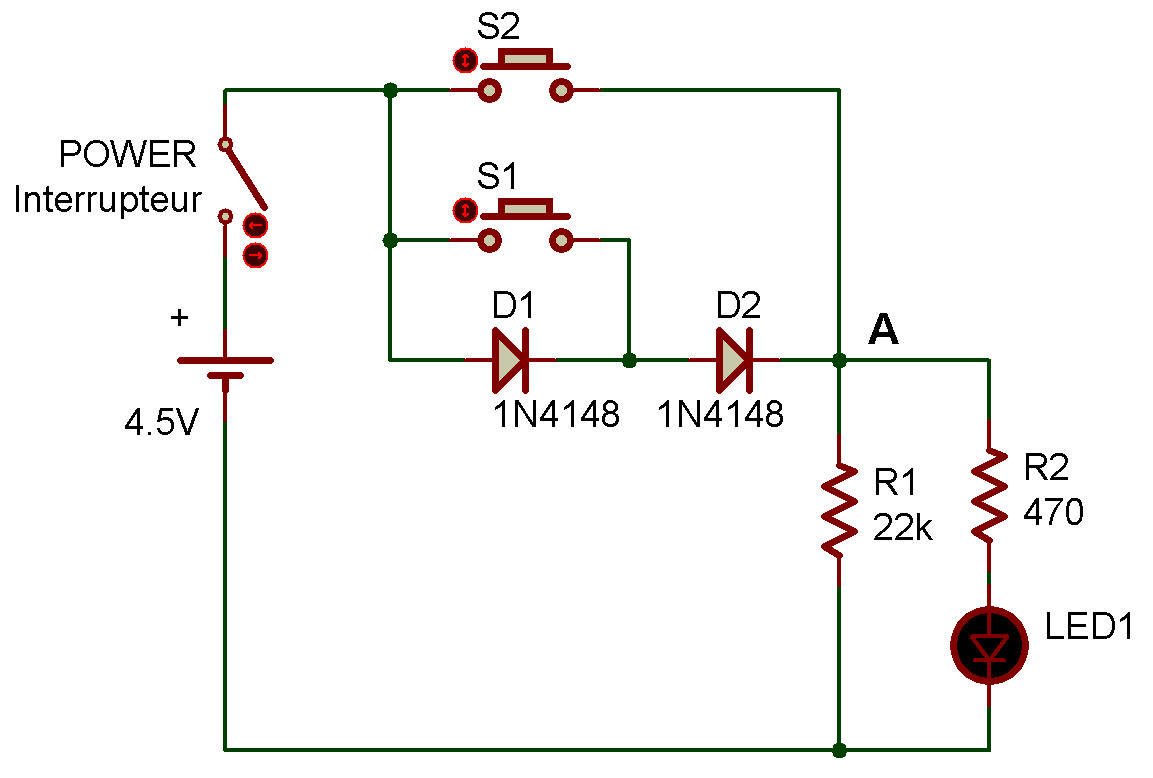

Avec cette expérience, vous verrez que les diodes sont utilisées pour faire chuter la tension au point A du schéma.
