Élargisseur d'impulsion
Électronique

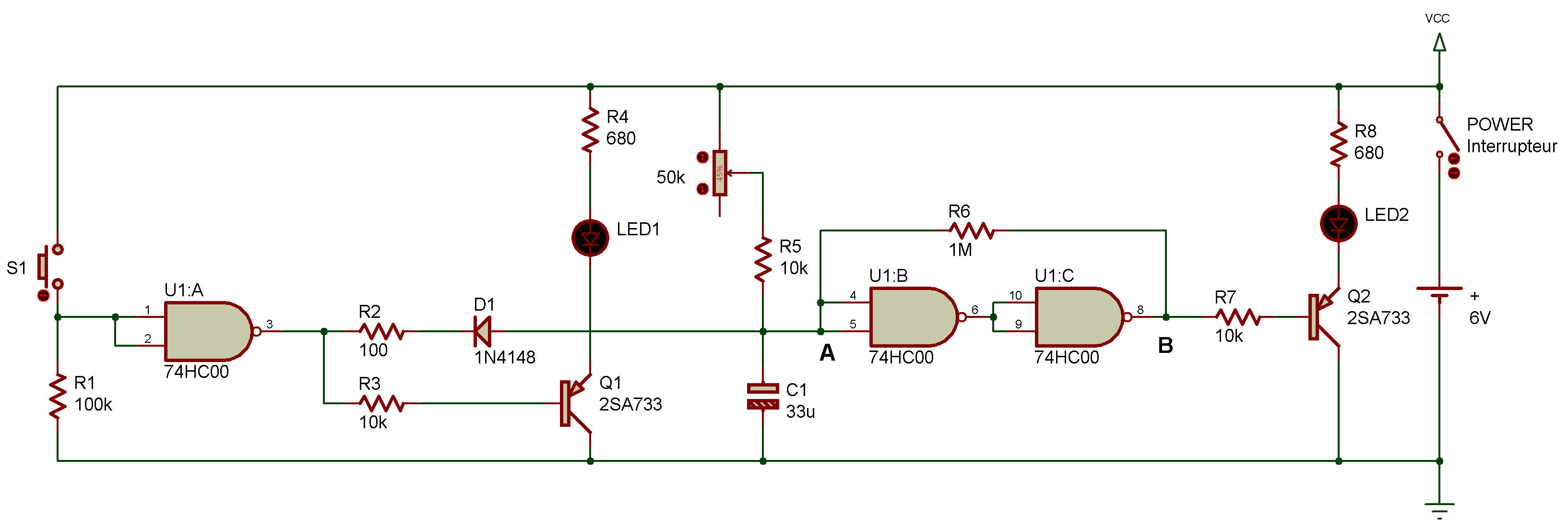

Voici un élargisseur d'impulsions capable de produire une impulsion de hauteur large ou étroite, selon votre choix, sur réception d'une impulsion de déclenchement. Comme vous le voyez sur le diagramme schématique, S1 sert à produire une impulsion de déclenchement qui est ensuite envoyée au circuit Schmitt.

Ce dernier produit a son tour une nouvelle impulsion, déterminée par R (R5 + commande). Vous pouvez modifier la largeur de cette nouvelle impulsion en tournant la commande.

Une fois le câblage terminé, mettez le circuit sous tension. Ensuite, tapotez sur S1.

La diode LED1 s'éteint immédiatement, suivie de la diode LED 2 environ 1 seconde plus tard.

À présent, tournez la commande vers la gauche et tapotez à nouveau S1. Que se passe-t-il maintenant?

Cette fois, la diode LED 2 s'éteint après un laps de temps plus long, soit plusieurs secondes.

Réglez la commande sur plusieurs positions différentes et voyez comment ce laps de temps (correspondant à la largeur de l'impulsion) varie.
