BCD conteur avec Affichage
Électronique

Dans ce montage, nous comparons l'affichage décimal codé binaire sur les diodes LED avec l'affichage décimal sur l'affichage LED. Le Cl compteur compte des impulsions d'horloge lentes.

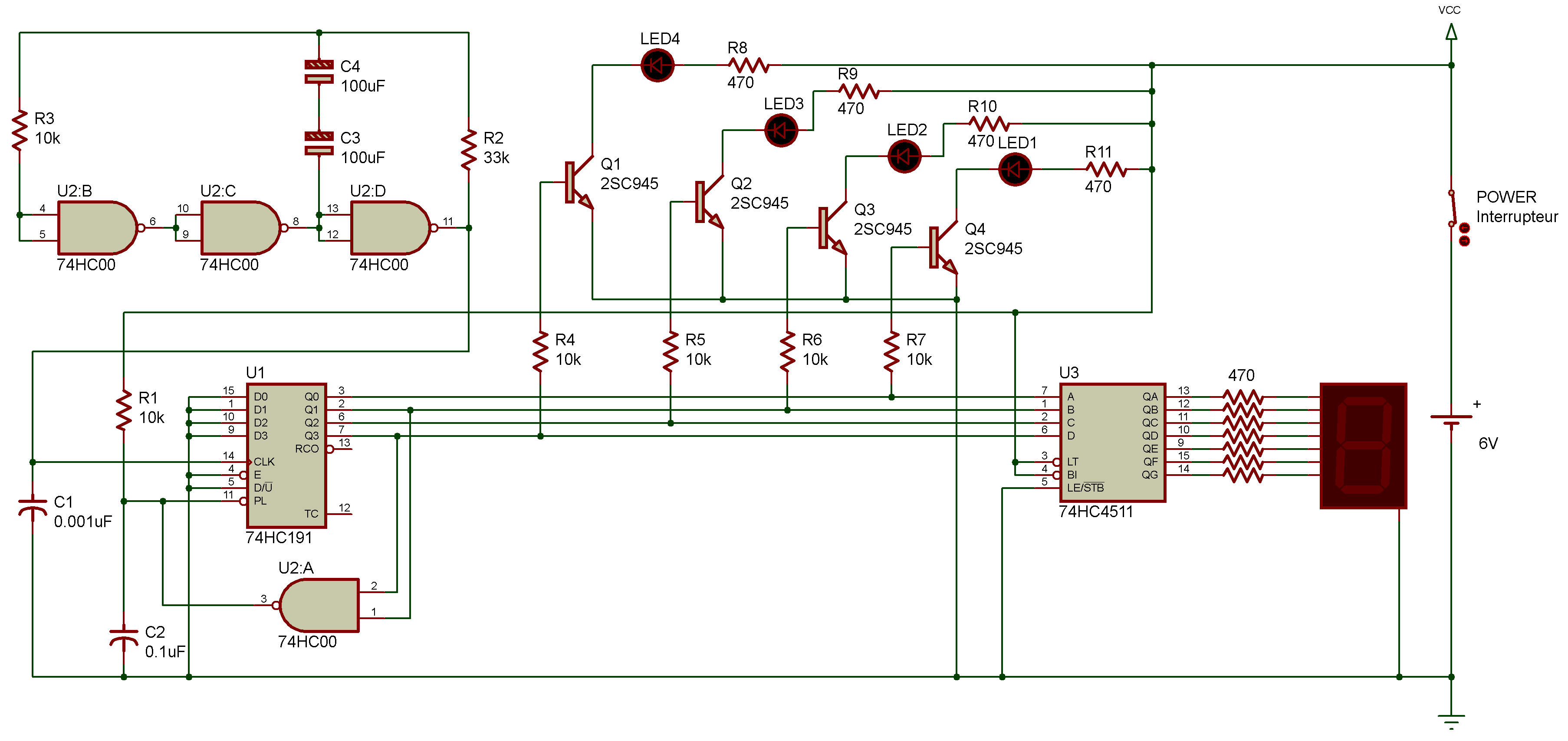

Comme vous le voyez sur le diagramme schématique, le CI 2 est utilisé pour produire les impulsions d'horloge, le CI 1 fait office de Cl compteur et le Cl 3 joue le rôle de décodeur affichant le nombre décimal sur l'affichage LED.

Une fois le câblage terminé, mettez le circuit sous tension. A ce moment, l'affichage LED fait apparaître le chiffre 0. Quand les impulsions d'horloge sont produites, le compteur commence à compter à partir de 1 suivi de 2,3,4,etc., comme illustré à la Figure 1.

Parallèlement, les diodes LED 1 à 4 s'allument et s'éteignent. Voyez-vous la relation entre les quatre diodes LED et l'affichage?

Examinez la Figure 1 .Elle vous aidera à comprendre cette relation.
