Bascule Bistable J-K C-MOS
Électronique

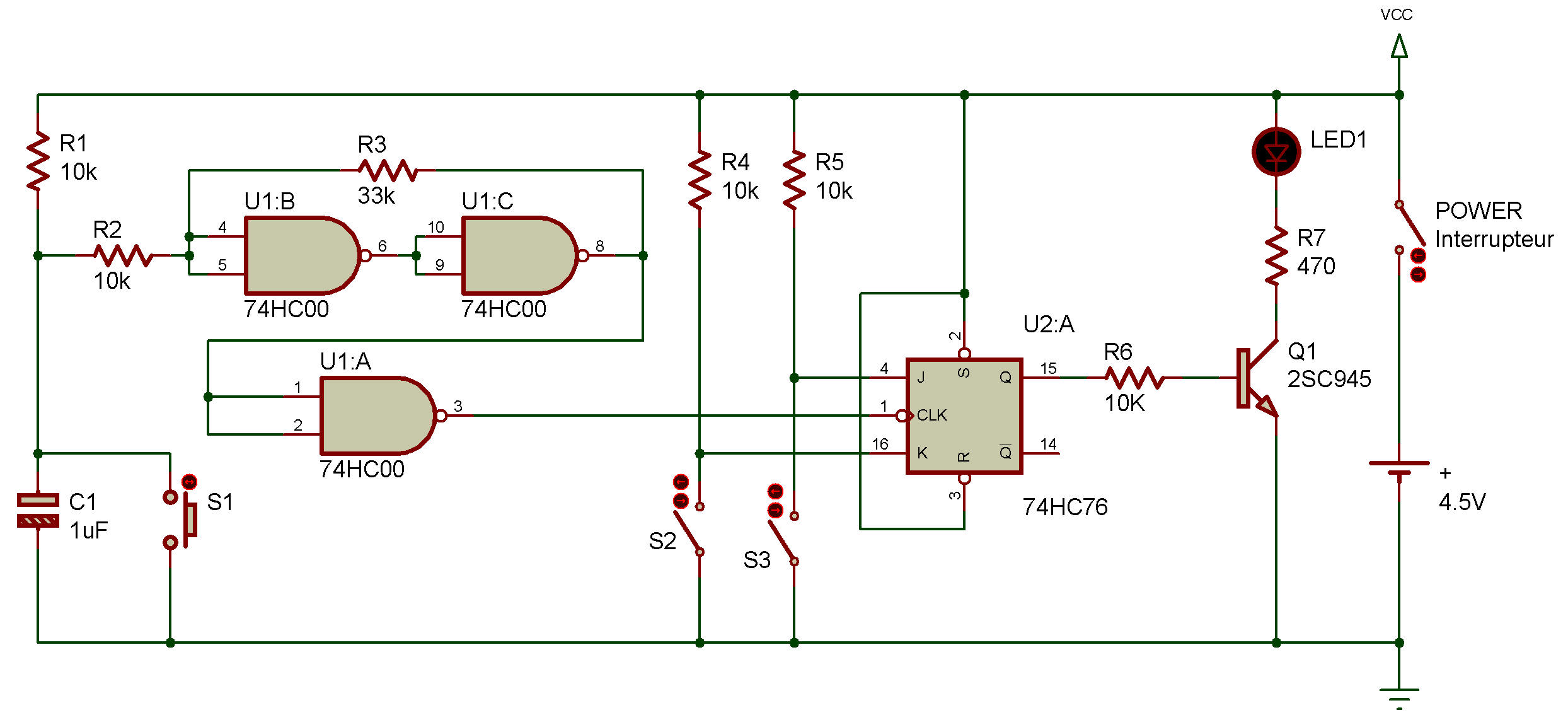

Le montage Bascule Bistable Transistorisée vous a permis de voir qu'un circuit à bascule pouvait être "basculé" afin d'accroître son contrôle. Sur le diagramme schématique, vous constatez que le signal d'entrée du circuit est fourni par l'appui de S1. Les signaux des entrées J et K sont fournis par S2 et S3.

Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez S1 à plusieurs reprises. Vous constatez que la diode LED1 s'allume et s'éteint.

À présent, enfoncez S3. Tout en le maintenant enfoncé, appuyez à plusieurs reprises sur S1. Que fait la diode LED1?

Relâchez S3 et enfoncez à nouveau S1. Voyez-vous une différence au niveau de la diode LED 1?

À présent, enfoncez S1 en appuyant à plusieurs reprises sur S2. Que tait la diode LED 1 cette fois?

Relâchez S2 et enfoncez à nouveau S1, Comment réagit la diode LED 1 ?

Comme vous l'avez probablement deviné, quand les deux entrées J et K possèdent la valeur 1, la bascule se met à 1 et se remet à 0 chaque fois que vous enfoncez S1 (qui fournit un signal d'horloge). Autrement dit, ta diode LED1 s'allume et s'éteint.

Toutefois, si vous enfoncez S3. la diode LED 1 s'éteint dès que la bascule inverse le signal d'horloge, puis elle demeure éteinte.

Quand vous enfoncez S2, l'entrée J prend la valeur 1 et l'entrée K, la valeur 0. La diode LED 1 s'allume donc avec le signal d'horloge et demeure allumée.

À présent, réfléchissez bien - pouvez-vous imaginer certaines applications intéressantes quand vous utilisez différents types de circuits multivibrateurs pour les entrées J et K ainsi que pour rentrée du signal d'horloge?

Essayez de réaliser quelques circuits afin de savoir si vous avez bien deviné.
