S.O.S. Alerte
Électronique

74HC00, 74HC76

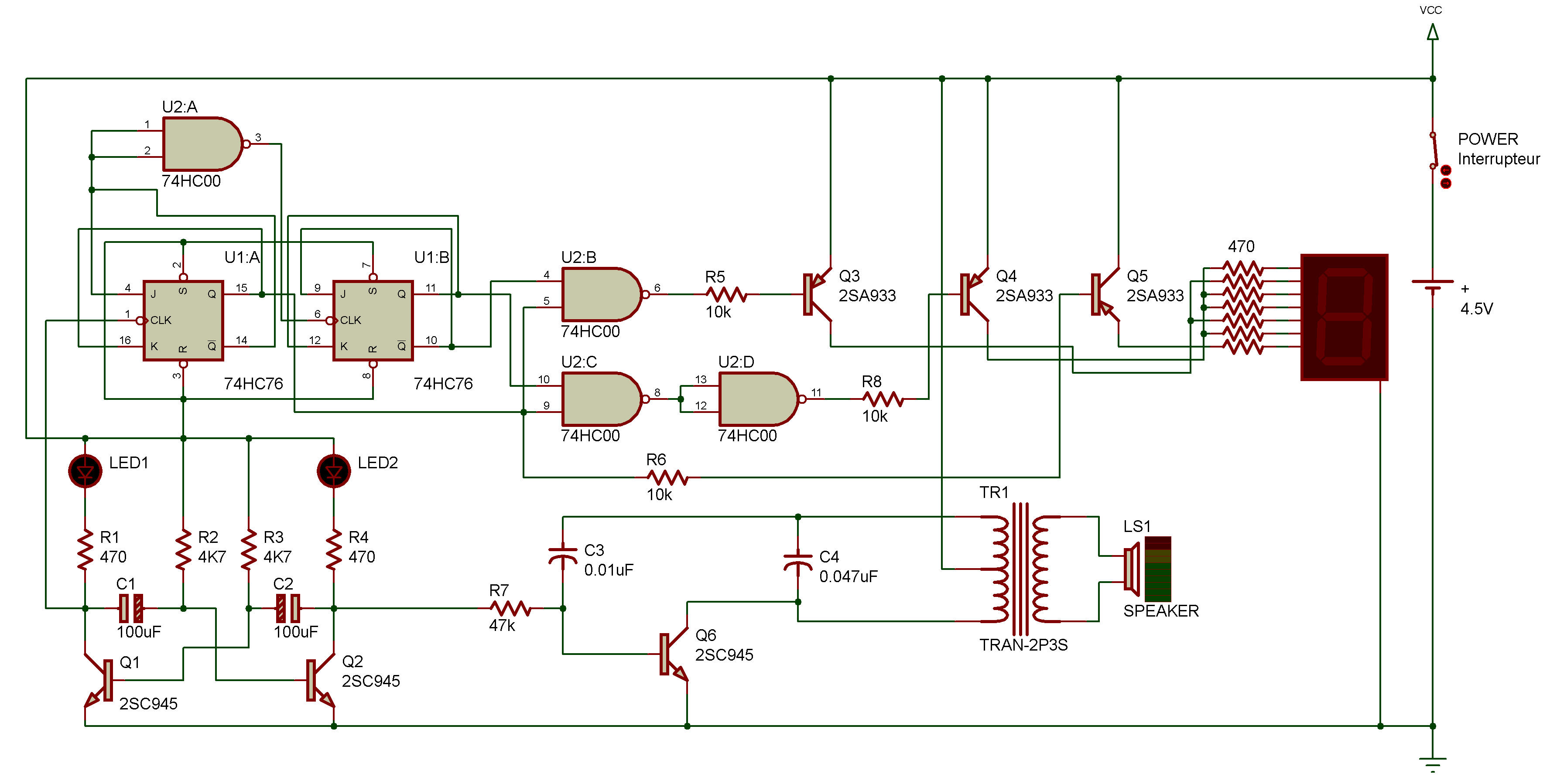

Nous ayons déjà utilisé l'affichage et les Cl pour créer des circuits hors du commun. Ce montage utilise également l'affichage ainsi que les Cl pour constituer un système d'alarme de détresse automatique.

Mettez le circuit sous tension. Un son vous parvient du haut-parleur tandis que Je message "SOS" apparaît sur l'affichage. Vous constatez également que les diodes LED 1 et 2 clignotent comme si elles s'allumaient à tour de rôle".

Examinez comment l'affichage varie. Il passe dans le circuit multivibrateur.

Ce montage utilise les deux diodes LED pour recommencer à partir du "S". Il semblerait que le circuit compte "1,2,3,4 ,.. 1,2,3,4 ..." indéfiniment. En réalité, c'est pratiquement ce qu'il fait.
