Porte NON-ET Spécial
Électronique

Vous souvenez-vous encore de la porte NON-ET?

Sa sortie prend la valeur 0 uniquement lorsque toutes ses entrées possèdent la valeur 1. Dans tous les autres cas, sa sortie prend la valeur 1. Son fonctionnement est opposé à celui de fa porte ET.

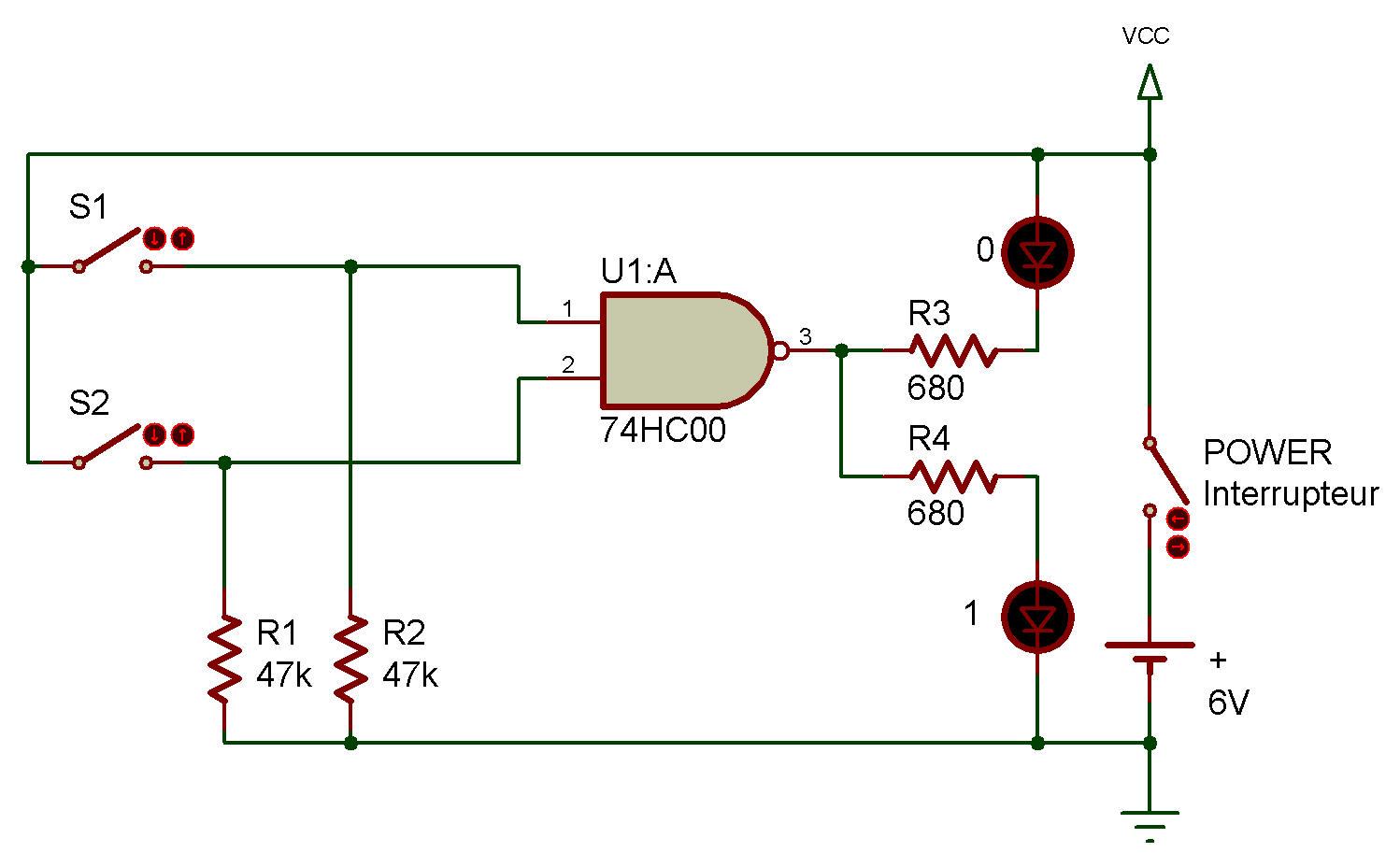

Voyons à présent comment fonctionne ce circuit en utilisant le Cl porte NON-ET. Notez que les entrées prennent ta valeur 1 quand les manipulateurs sont enfoncés et la valeur 0 quand ils sont relâchés.

Une fois le câblage du montage terminé, enfoncez/relâchez S1 et S2 tout en examinant la Figure 1 et voyez comment les diodes LEDs s'allume et s'éteint.
