Decade down conteur
Électronique

74HC00, 74HC191

Nous allons à présent réaliser un compteur décimal qui utilise un Cl compteur et peut afficher les chiffres 0 à 9 à l'aide de quatre diodes LED.

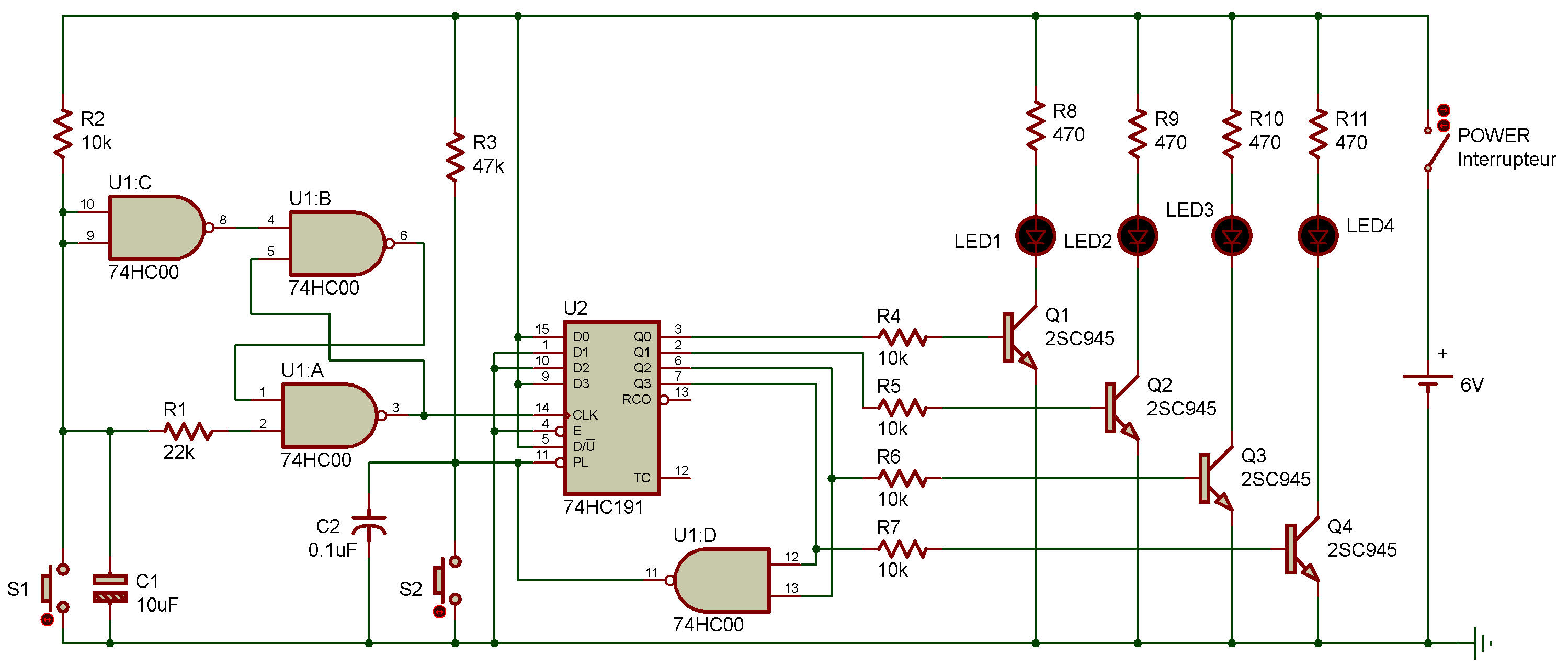

Comme vous le voyez sur le diagramme schématique, S1 envoie les impulsions à la borne CLK du Cl. La sortie du compteur provient de Q0 à Q3.

S2 fait office de bouton de réinitialisation qui permet de remettre le compteur à zéro.

Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez S2. Que font les diodes LED?

 Les diodes LED 1 et 4 s'allument pour indiquer 9. (Notez qu'il s'agit d'un compteur descendant.)

Ensuite, enfoncer S1 à plusieurs reprises afin de faire apparaître les chiffres affichés par les diodes LED dans l'ordre décroisant en commençant par 9, suivi de 8,7,6, etc.
