Décade conteur avec Affichage II
Électronique

74HC00, 74HC02, 74HC191, 74HC4511

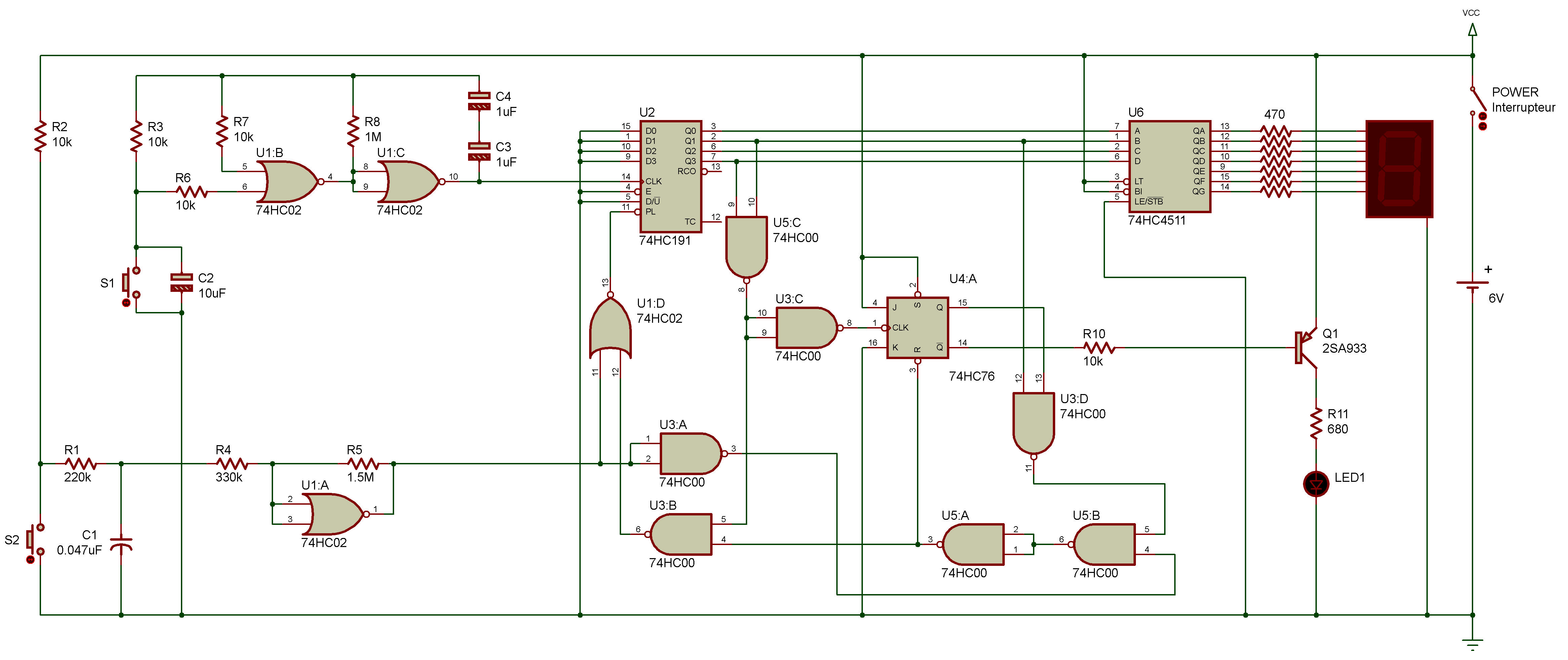

Nous allons à présent réaliser un compteur décimal capable de compter 12 chiffres (0 à 11) en utilisant l'affichage LED ainsi qu'une LED pour indiquer le report de 9 à 10.

Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez simultanément S1 et S2.

L'affichage LED fait apparaître le chiffre 0 tandis que la diode LED 1 s'éteint pour signaler la condition de préaffichage.

Enfoncez S1 à plusieurs reprises. La diode LED 1 s'allume pour indiquer le report quand le chiffre 9 de l'affichage LED revient à 0.

Enfoncez à nouveau S1 et vous voyez apparaître le chiffre 1 sur l'affichage LED. En réalité, il correspond au chiffre 11.

Si vous appuyez encore une foi s sur S1, la diode LED 1 s'éteint et l'affichage LED fait à nouveau apparaître le chiffre 0.
