555 : un testeur de réflexes - Timer 555 bistable
Électronique

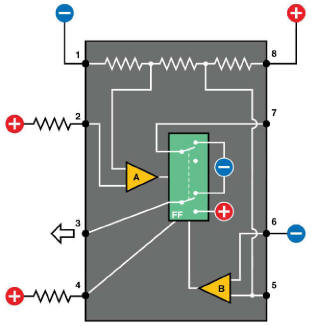

La fig. 9 montre la structure interne d'un temporisateur 555, où cette fois les composants externes du côté droit ont été retirés.

Figure 9
Dans une configuration bistable, la broche 6 d'un timer 555 est perpétuellement négative, si bien que le cycle du minuteur ne prend jamais fin, à moins que vous ne l'y forciez en appliquant une impulsion négative à la broche 4 (réinitialisation).

À la place, une tension négative constante est appliquée à la broche 6. En devinez-vous les conséquences ?

Imaginez que vous appliquiez une impulsion négative sur la gâchette (broche 2).

Normalement, le timer 555 démarre, et génère une sortie positive tout en chargeant le condensateur relié à la broche 6.

Quand le condensateur atteint les 2/3 de la tension d'alimentation totale, il commande au 555 de mettre fin à la sortie positive, ce qui y rétablit une tension négative.

S'il n'y a pas de condensateur, il n'y a rien pour interrompre le temporisateur. Sa sortie positive se poursuivra indéfiniment.

Cependant, la broche 4 (réinitialisation) peut toujours replacer le timer dans son état initial. Si vous lui appliquez une tension négative, la sortie positive devient alors négative.

Cette sortie demeurera négative indéfiniment, jusqu'à ce que vous déclenchiez le temporisateur en abaissant une nouvelle fois la tension de la broche 2.

Le timer se retrouve alors à générer une tension de sortie positive. Voici un bref résumé de la configuration bistable :

• Une impulsion négative sur la broche 2 produit une tension de sortie positive.

• Une impulsion négative sur la broche 4 produit une tension de sortie négative.

• Le timer est stable dans chacun des ces états. Sa durée de fonctionnement dans chaque état est devenue infinie.

Vous pouvez laisser les broches 5 et 7 du timer non connectées, car nous le plaçons dans des états extrêmes où tout signal aléatoire en provenance de ces broches sera ignoré.
