Cotation des moletages

Un moletage est une surface rendue rugueuse mécaniquement afin d'assurer une bonne prise pour la manœuvre d'une pièce à la main ou pour l'immobilisation d'un arbre dans un alésage lisse.

Dans le cas des prises manuelles, on spécifie le type, le pas et la longueur du moletage (figures 11.47. a et 11.47.b).

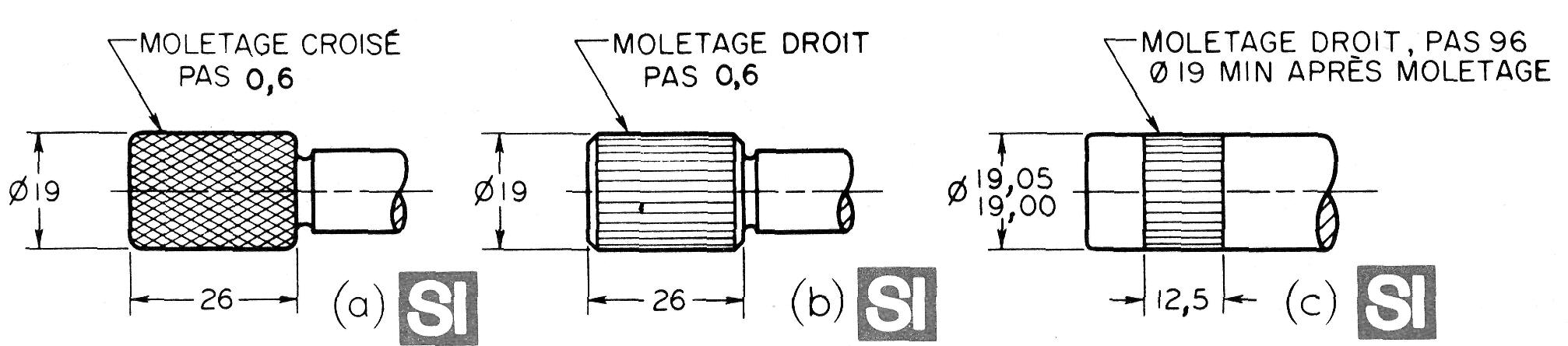

Figure 11.47
Cotation des moletages

Dans le cas des ajustements serrés, il faut ajouter, à la note, le diamètre minimal après le moletage. La représentation de la zone moletée par des quadrillages est facultative.
