Cotation des formes coniques

L'ouverture d'un cône peut être définie par l'angle au sommet du cône ou par sa conicité. La conicité correspond à la différence entre les diamètres par unité de longueur, elle est le plus souvent exprimée sous forme d'une fraction dont le numérateur est 1, telle que 1:20, parfois, elle est exprimée par un nombre décimal ou par un pourcentage, telle que 0,05 ou 5%. L'ANSI adopte des conicités normalisées qui sont décrites dans Machine Tapers, ANSI B5.10-1963 (R1972).

Pour coter une forme conique, on donne:

un diamètre, habituellement le plus grand, la longueur et le calibre normalisé de conicité (figure 11.43.a)

un diamètre, la longueur et l'angle au sommet (figure 11.43.b), lorsque la précision n'est pas très critique

deux diamètres et la longueur

dans le cas des appuis coniques de grande précision, la longueur, la conicité et le diamètre nominal de jauge (figures 11.43.c et 11.43.d).

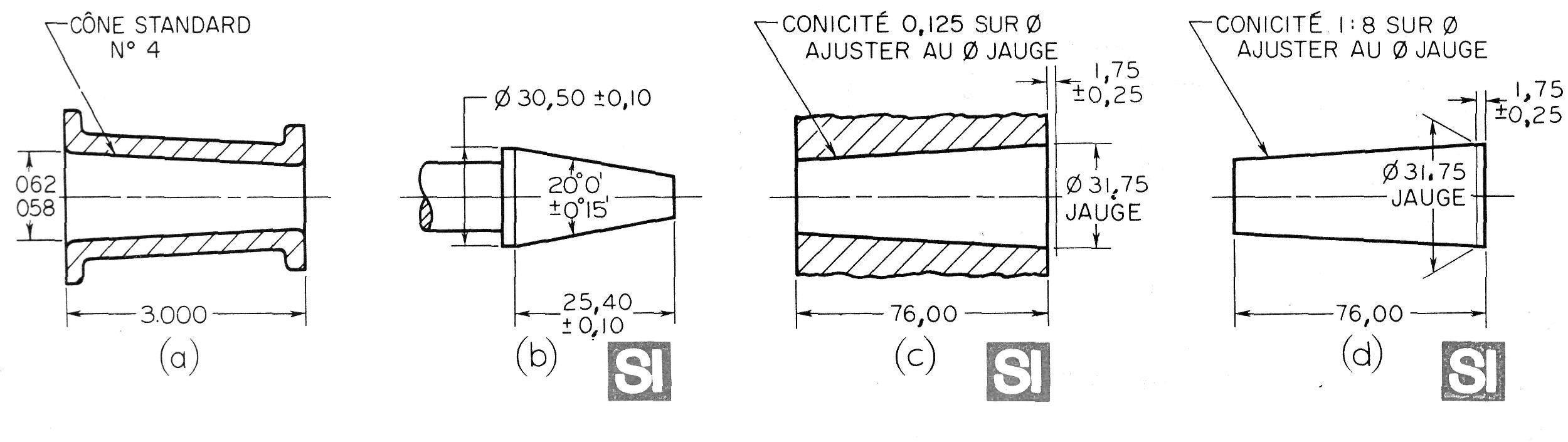

Figure 11.43
Cotation des formes coniques

Le diamètre nominal de jauge est celui qui est défini sur un « plan de jauge », lequel représente la zone préférentielle de portée. Afin de réduire les écarts de position axiale des éléments d'un assemblage conique, ce plan est choisi près du grand diamètre, comme l'illustre la figure.

Dans le cas de faibles conicités, il est recommandé d'ajouter, à la désignation de la conicité, les symboles ou afin de préciser, sans équivoque, le sens de la conicité.
