Cotation des arcs de cercle

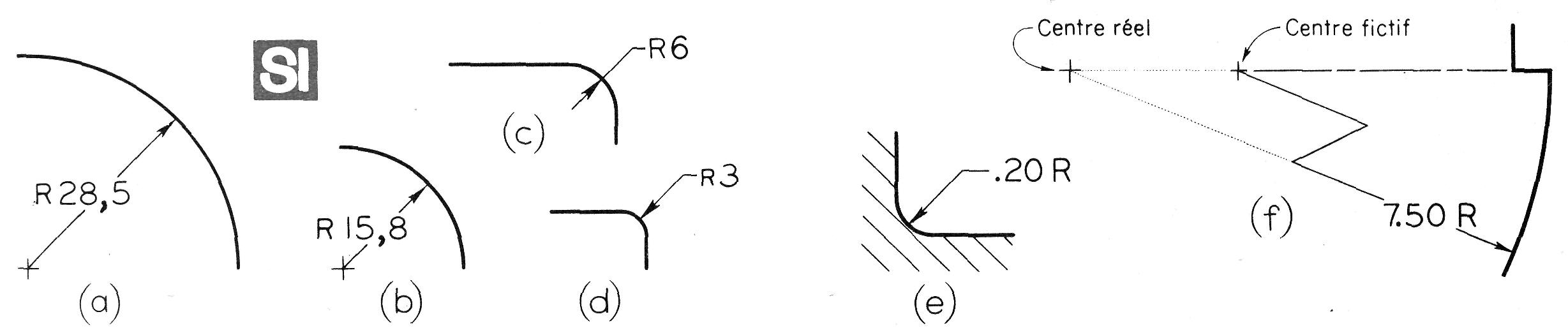

Les arcs de cercle sont cotés par leurs rayons, à l'aide d'une ligne de cote passant par leurs centres ou s'y dirigeant (figure 11.19).

Figure 11.19
Cotation des arcs de cercle

Une telle ligne touche l'arc et se termine toujours par une flèche. En principe, elle doit être tracée du côté concave de l'arc (figures 11.19.a, 11.19.b et 11.19.c). Cependant, pour les petits arcs, on peut la tracer du côté convexe (figure 11.19.d).

La méthode illustrée à la figure 11.19.f représente une autre alternative d'inscription de cote en présence des hachures ou d'autres lignes.

La cote de rayon d'un arc, dont la position du centre n'est pas cotée, n'a pas à être limitée exactement à ce centre (figures 11.19.C, 11.19.d et 11.19.e). Si, au contraire, le centre doit être situé en un point donné qui est difficilement accessible, la ligne de cote peut être brisée, comme l'illustre la figure 11.19.f.
