Problèmes sur les vues auxiliaires
Série 3

Figure 8.42 Coulisseau de porte-outil.
Dessinez les vues données, et ajoutez la vue auxiliaire représentant la vraie forme de la queue d'aronde (Disposition B-4 ou A3-4 modifiée)

Figure 8.43 Cale de réglage.
Dessinez les vues nécessaires, incluant la vue auxiliaire représentant la vraie forme de la surface inclinée (Disposition B-4 ou A3-4 modifiée)

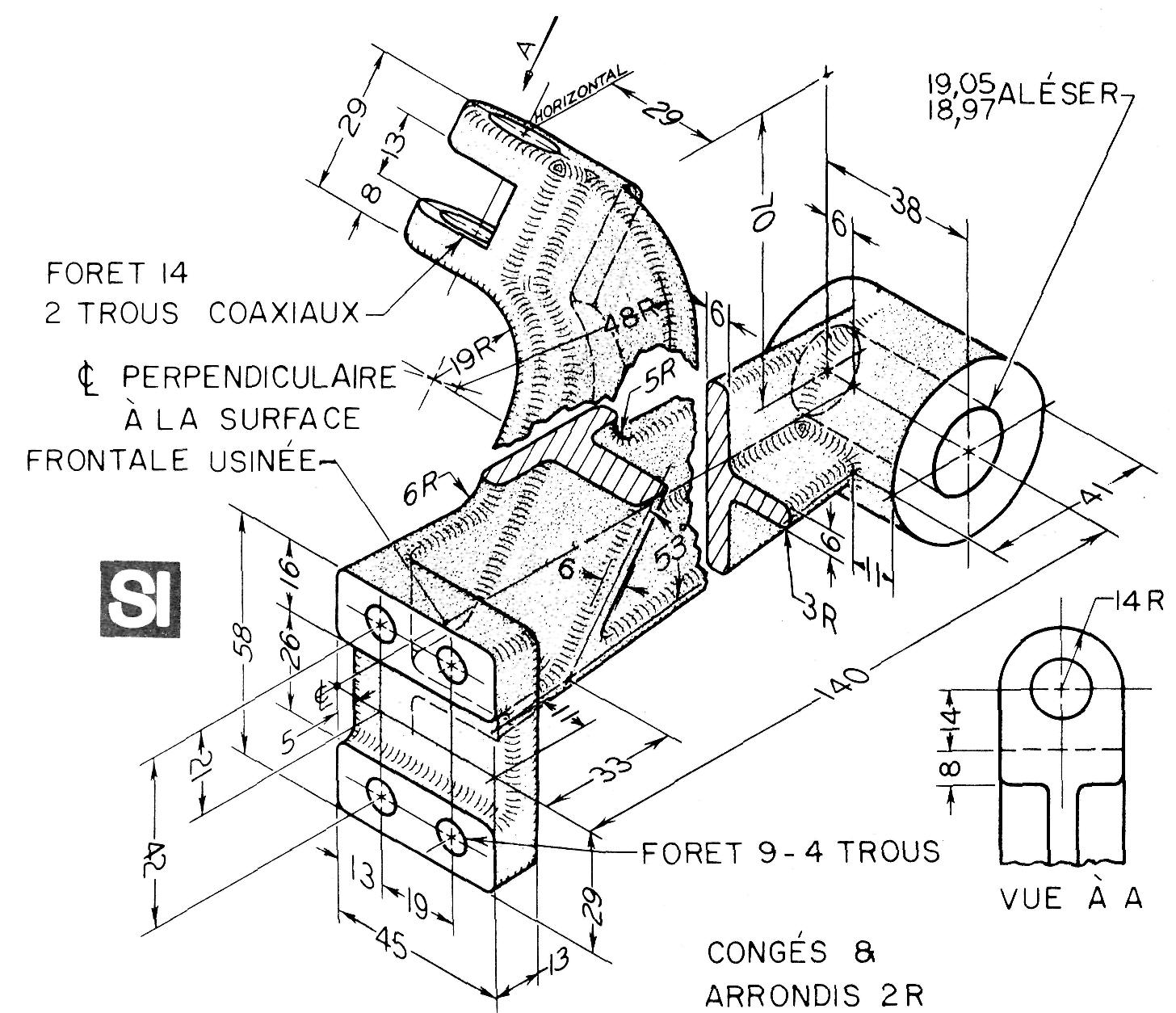

Figure 8.44 Palier de guidage.
Dessinez les vues
nécessaires, incluant deux vues auxiliaires partielles (Disposition C-4 ou A2-4)
