Figure 8.30 Support d'ancrage. Dessinez les vues nécessaires,
complètes ou partielles (Disposition A-3 ou A4-3 modifiée). |

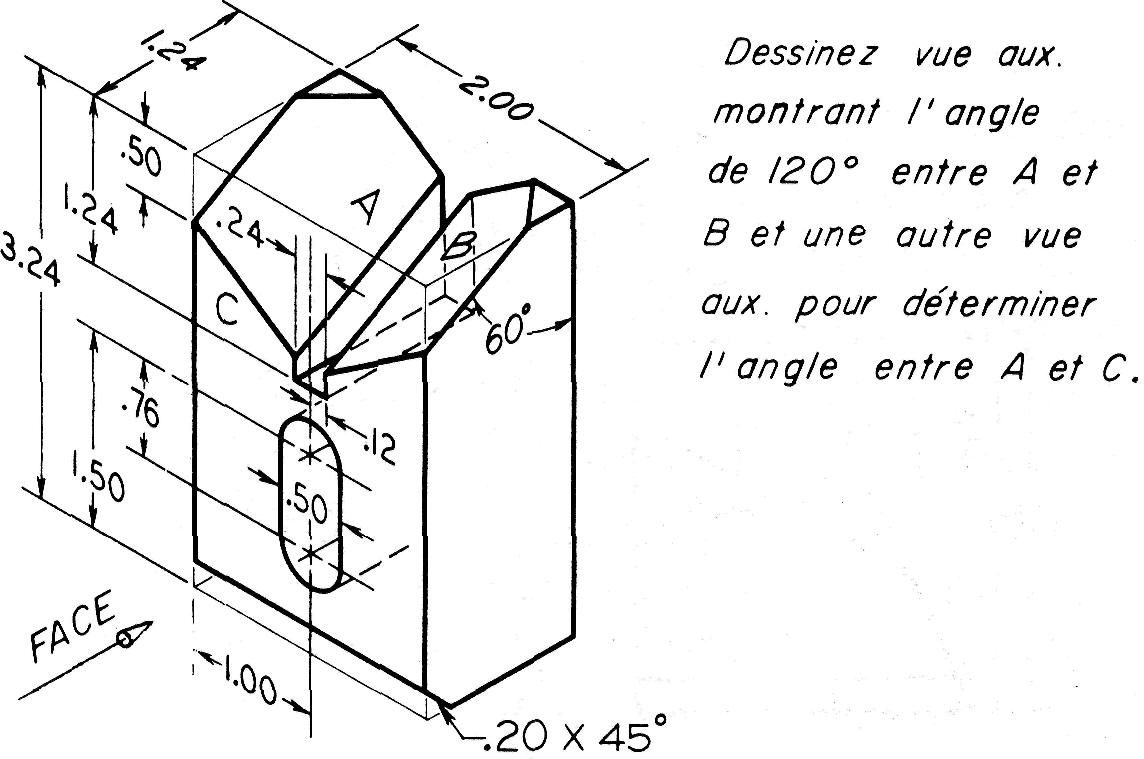

Figure 8.31 Bloc de centrage. Dessinez les vues de face, de
dessus, de droite et les vues auxiliaires indiquées (Disposition B-3 ou A3-3). |
 |
 |
| Figure 8.32 Coulisse de serrage. Dessinez les vues nécessaires (Disposition B-3 ou A3-3) |
Figure 8.33 Patin. Données: la vue de droite et la vue auxiliaire. Problème: dessinez les vues complètes de droite, auxiliaire, de face et de dessus (Disposition B-3 ou A3-3) |
 |
 |
|
Figure 8.34 Palier. Dessinez les vues nécessaires, incluant une vue auxiliaire complète (Disposition A-3 ou A4-3 modifiée) |
Figure 8.35 Support-guide. Dessinez les vues nécessaires, complètes ou partielles (Disposition B-3 ou A3-3) |
 |
 |
|
Figure 8.36 Pièce de guidage. Dessinez les vues nécessaires,
incluant la vue auxiliaire qui représente la vraie forme de la partie
verticale (Disposition B-4 ou A3-4 modifiée) |
Figure 8.37 Ancre. Dessinez les vues nécessaires, incluant la vue auxiliaire partielle qui représente la vraie forme de la partie cylindrique (Disposition B-4 ou A3-4 modifiée) |
 |
 |
|
Figure 8.38 Coude de 45° Dessinez les vues nécessaires, incluant une coupe locale et deux demi-vues des brides (Disposition B-4 ou A3-4 modifiée) |
Figure 8.39 Guide Dessinez les vues nécessaires, incluant une vue auxiliaire partielle du dégagement cylindrique (Disposition B-4 ou A3-4 modifiée) |
 |
 |
|
Figure 8.40 Bloc support. Dessinez les vues de face et de droite (à 2.80 po. l'une de l'autre) et la vue auxiliaire complète représentant la vraie grandeur de la surface A (Disposition A-3 ou A4-3 modifiée) |
Figure 8.41 Support de commande. Dessinez les vues nécessaires, incluant les vues auxiliaires partielles et les vues usuelles (Disposition C-4 ou A2-4) |
