| Figure 6.101 Support de levier (Disposition C-3 ou A2-3) |
Figure 6.102 Pôle de pince (Disposition B-3 ou A3-3) |
 |
 |
| Figure 6.103 Support de palier (Disposition B-3 ou A3-3) |
Figure 6.104 Pièce d'accouplement (Disposition B-3 ou A3-3) |
 |
 |
| Figure 6.105 Support de montage (Disposition B-3 ou A3-3) |
Figure 6.106 Fourchette de
désembrayage Pièce gauche (Disposition B-3 ou A3-3). |
 |
 |
| Figure 6.107 Support pour le mécanisme de changement de vitesse (Disposition C-4). |
Figure 6.108 Support |
 |
 |
| Figure 6.109 Socle d'éjecteur | Figure 6.110 Support de traction |
 |
 |
| Figure 6.111 Palier à axe déporté (Disposition C-4 ou A2-4) | Figure 6.112 Guide (Disposition C-4 ou A2-4) |
 |
 |

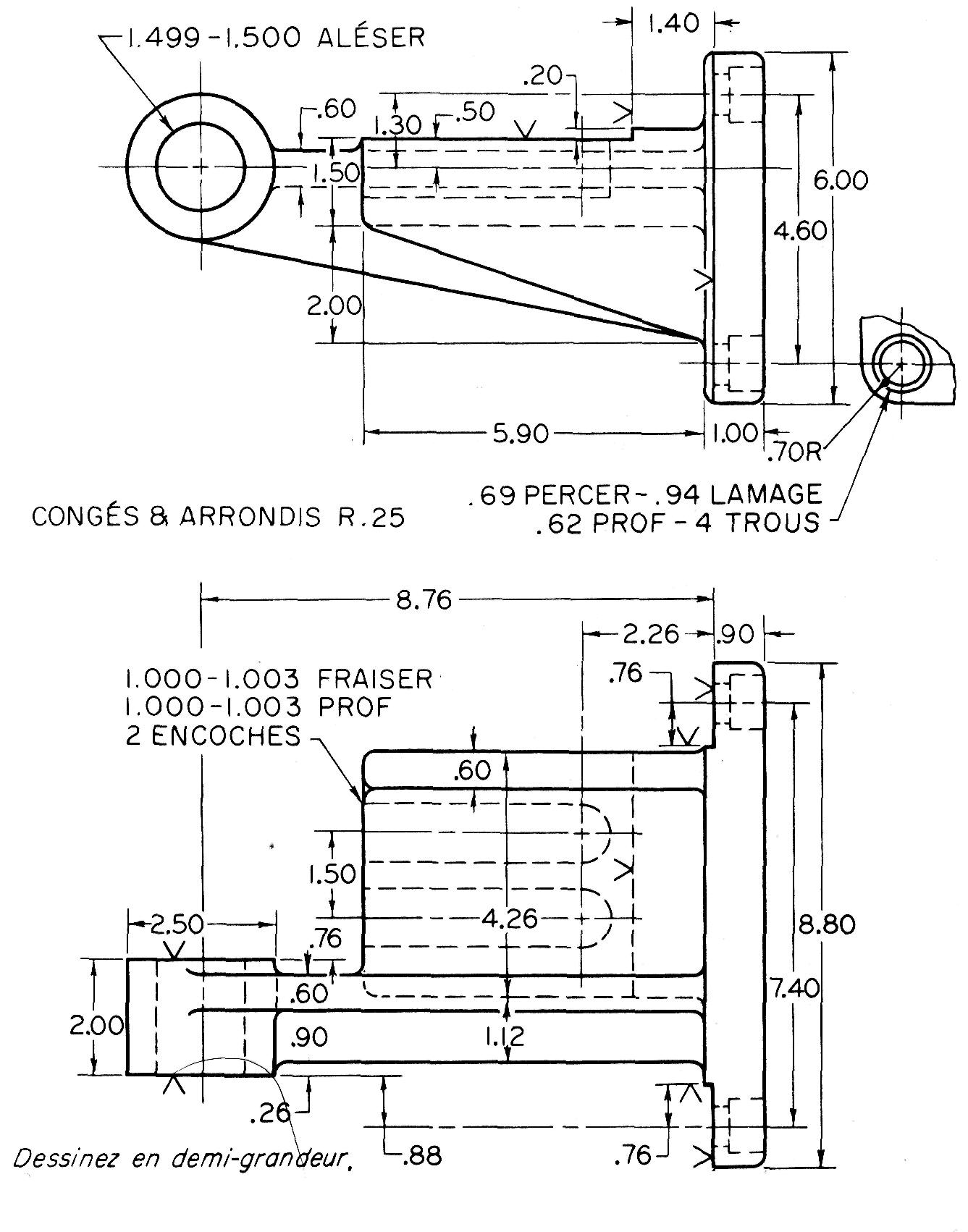

| Figure 6.113 Support d'arbre. Données: Vues de face et de dessus. Problème: Vues de face, de dessus et de droite en demi-grandeur (Disposition B-3 ou A3-3). |

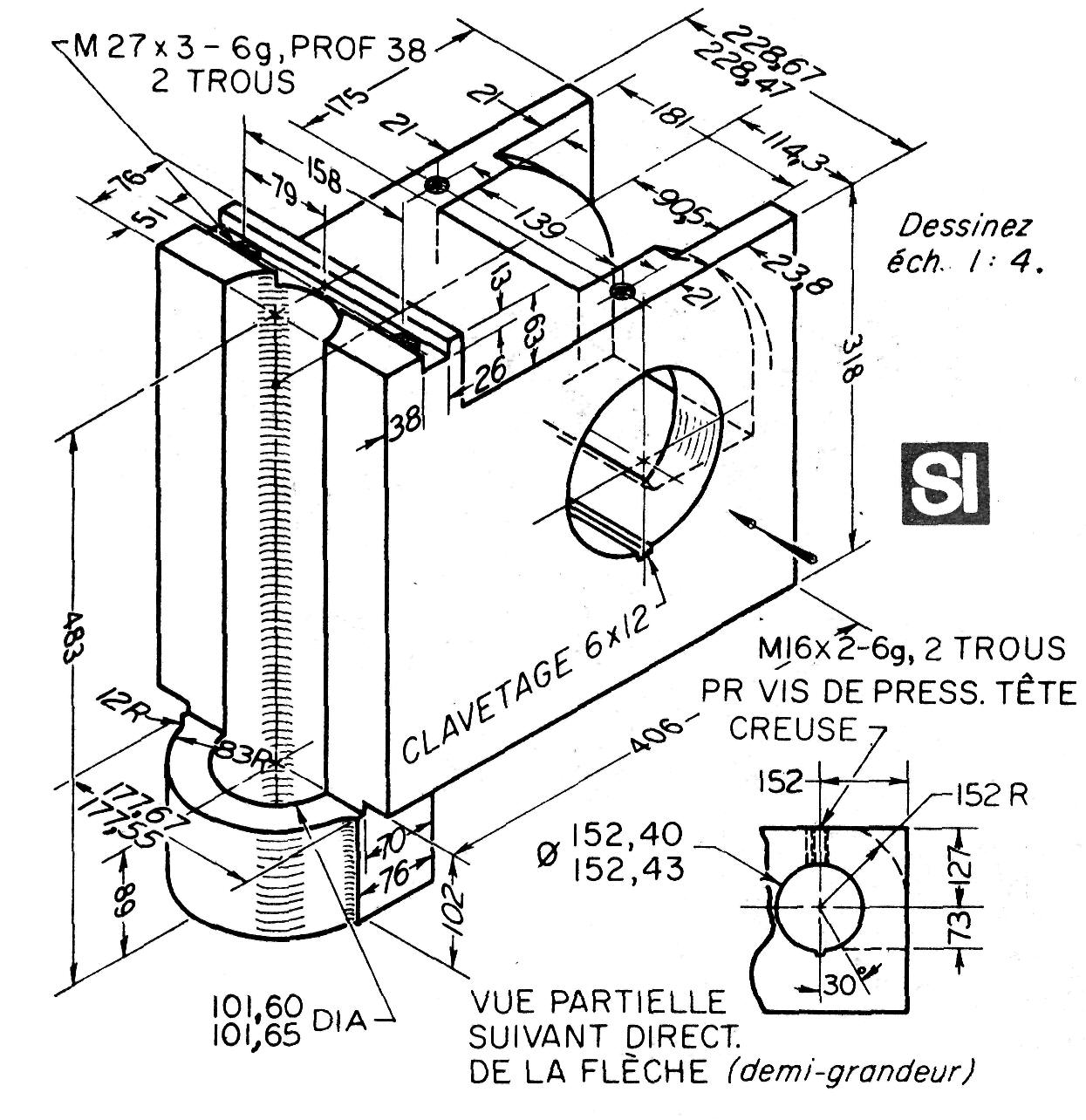

Figure 6.114 Levier coulissant Données: Vues de face, de dessus et partielle. Problème: Vues de face, de dessus et de gauche (Disposition B-3 ou A3-3) |
 |
|
| Figure 6.115 Palier. Données: Vues de face et de gauche. Problème: En prenant la vue de face donnée comme la vue de dessus, dessinez, aux instruments ou à main levée, les vues de dessus, de face et de droite (Disposition B-3 ou A3-3). |
|
 |
|
| Figure 6.116 Support
horizontal pour une machine à brocher. Données: Vues de face et de dessus. Problème: En prenant la vue de dessus donnée comme une vue de face, dessinez, aux instruments ou à main levée, les vues de face, de dessus et de gauche (Disposition C-4 ou A2-4). |
|
