Diagramme pour la méthode du plan perspectif

L'établissement des points de fuite et des points de mesure peut être effectué soit graphiquement, soit par calculs.

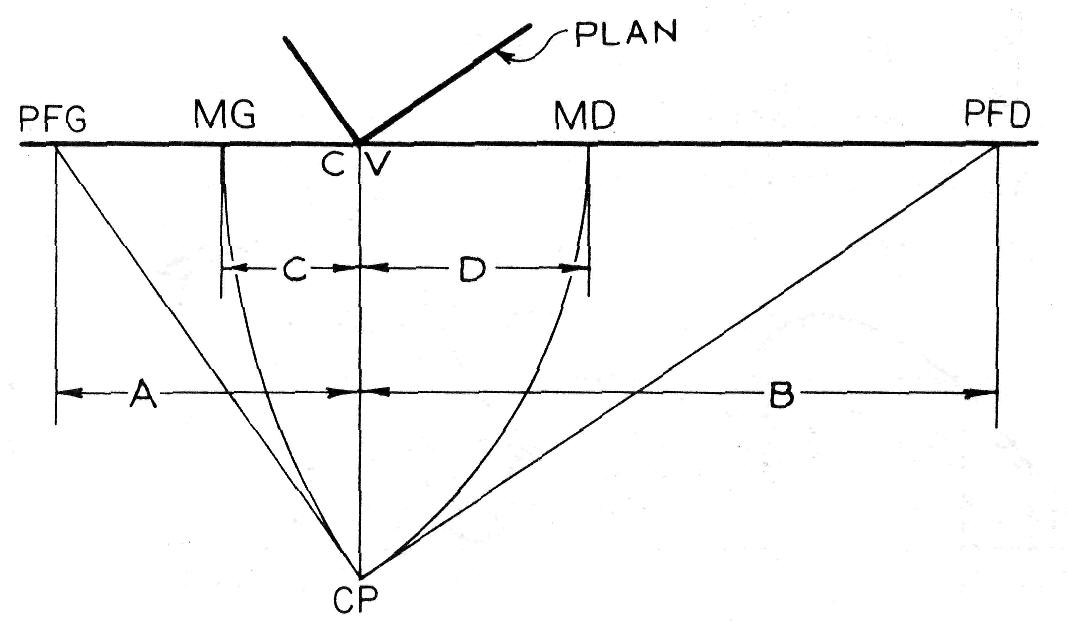

A la figure 18.25, un simple diagramme représente les positions relatives de l'objet et du plan de l'image, le centre de projection CP ainsi que les tracés géométriques permettant de déterminer les points de fuite, PFG et PFD, et les points de mesure, MG et MD, nécessaires à la construction de la figure 18.24.


Figure 18.25
Diagramme d'établissement du plan perspectif

Comme l'illustre la figure 18.25, il n'est pas nécessaire de dessiner ni la vue en plan au complet ni le diagramme à grande échelle.

En pratique, on représente habituellement les ouvrages selon un nombre limité de positions simples par rapport au plan de l'image, telles que 30° X 60°, 45° x 45° et 20° X 70°.

Par conséquent, on peut facilement préparer une table pour situer la position des points de fuite et de mesure, évitant ainsi une construction spéciale pour chaque dessin.
