Filetages en perspective oblique

En perspective oblique, on ne représente que les sommets des filets au moyen des arcs de cercle (figure 17.21). Si les filets sont projetés sous forme d'ellipses, ils seront représentés par des ellipses à quatre centres (section Ellipse à quatre centres).

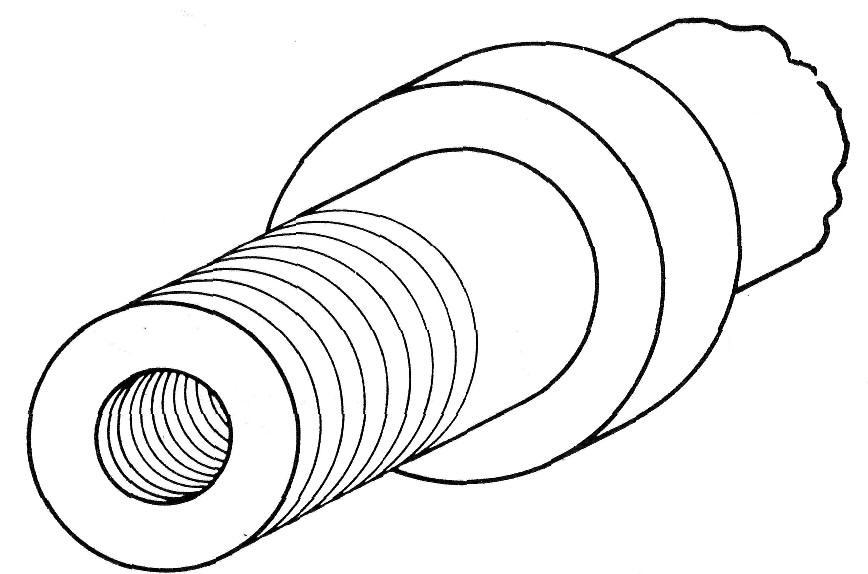

Figure 17.21
Représentation des filetages en perspective oblique
