Exercices sur les filetages et sur les éléments de fixation

On s'attend à ce que l'étudiant utilise les renseignements, contenus dans cette section et dans les catalogues de différents fabricants, pour réaliser les dessins de fabrication fournis, dans lesquels divers filetages et éléments de fixation sont requis. Cependant, plusieurs exercices spécifiques sont présentés ici (figures 13.51 à 13.54). Utilisez des feuilles de papier de format B ou de format A3.

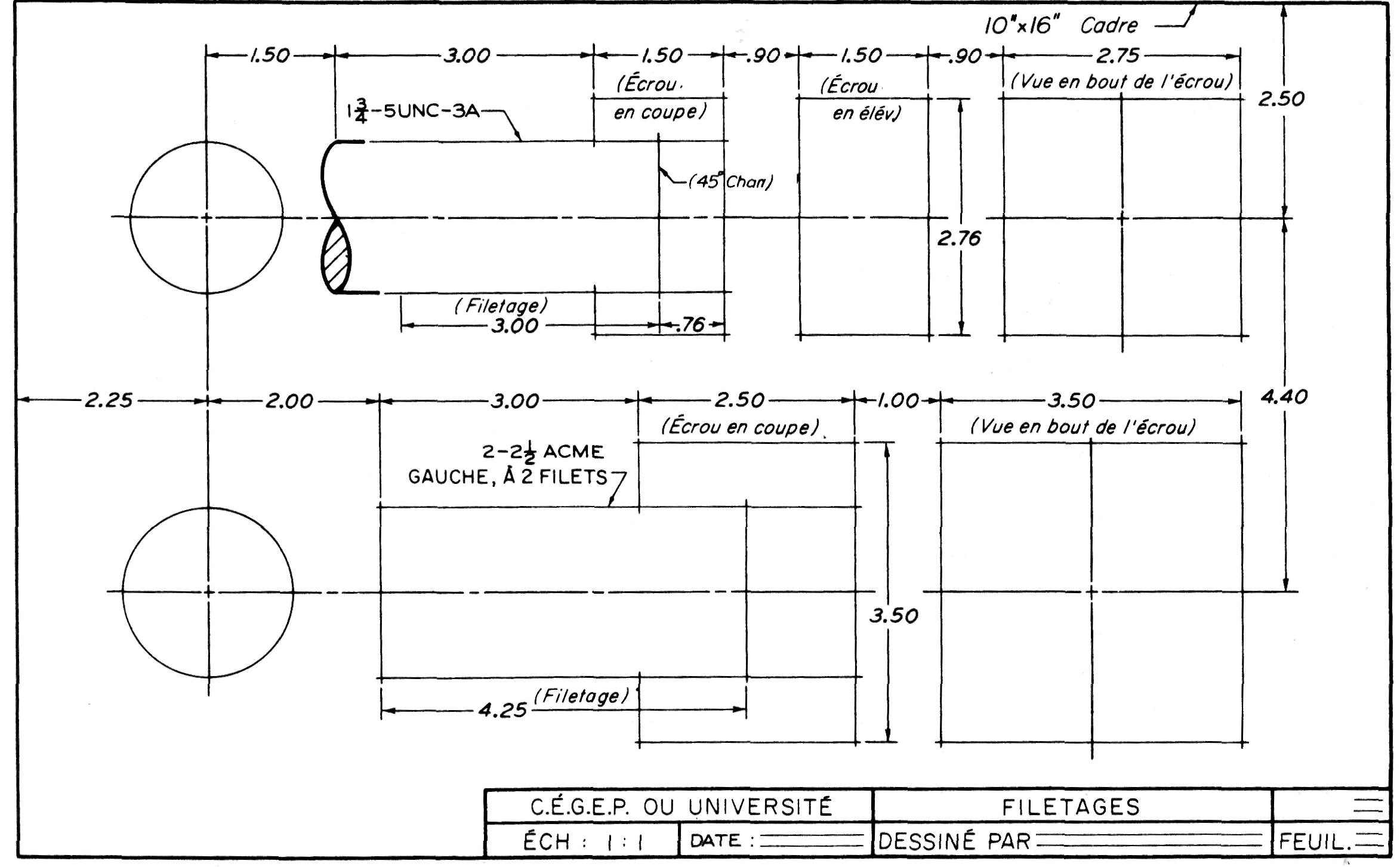

Figure 13.51 Dessinez les représentations détaillées des filetages identifiés. Utilisez la disposition B-3 ou la disposition A3-3. Omettez toutes les cotes et les notes en italiques. Inscrivez seulement les désignations des filetages et le cartouche.

Figure 13.52 Dessinez les représentations détaillées des filetages identifiés. Utilisez la disposition B-3 ou la disposition A3-3. Omettez toutes les cotes et les notes en italiques. Inscrivez seulement les désignations des filetages et le cartouche.

Figure 13.53 Dessinez les représentations, simplifiées ou schématiques suivant les instructions du professeur, des filetages identifiés. Utilisez la disposition B-5 ou la disposition A3-5. Omettez toutes les cotes et les notes en italiques. Inscrivez seulement les désignations des filetages, le nom des vues et le cartouche.

Figure 13.54 Dessinez les représentations, simplifiées ou schématiques suivant les instructions du professeur, des éléments de fixation identifiés. Utilisez la disposition B-3 ou la disposition A3-3.

En (a), dessinez un boulon à tête hexagonale 7/8-9 UNC-2A x 4.

En (b), dessinez un boulon à tête carrée 17/8-7 UNC-2A x 474.

En (c), dessinez une vis à tête fraisée 3/8-16 UNC-2A x 17a.

En (d), dessinez une vis à tête cylindrique bombée 7/16-14 UNC-2A x 1.

En (e), dessinez une vis de pression sans tête fendue 72 x 1.

En (f) dessinez la vue de face d'une clavette disque N° 1010.

Inscrivez les. titres au-dessous de chaque figure.
