Arcs de cercle en perspective isométrique

On utilise la méthode des quatre centres, telle qu'elle est illustrée à la figure 16.31.

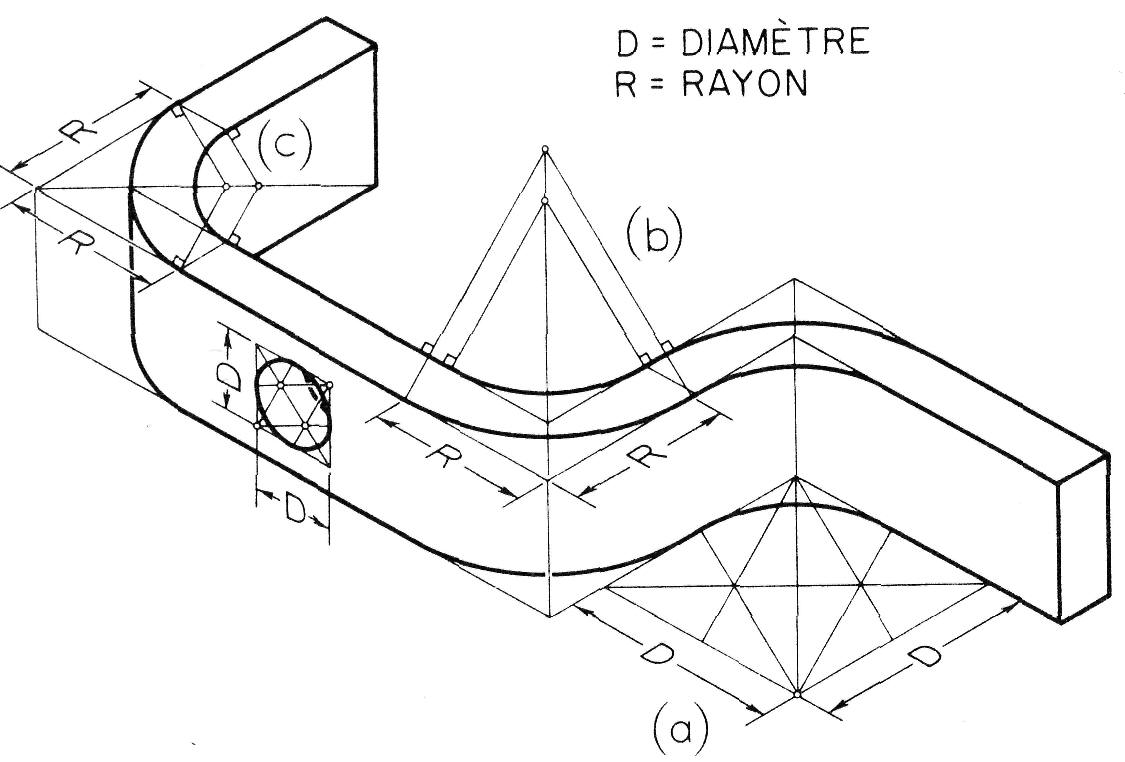

Figure 16.31
Arcs de cercles en perspective isométrique

En (a), la construction complète est représentée.

Cependant, il n'est pas nécessaire d'effectuer une construction complète pour les arcs, tels que ceux en (b) et en (c). Dans chaque cas, il suffit de rapporter le rayon R à partir du coin théorique et, ensuite, de tracer des perpendiculaires depuis les deux points obtenus.

L'intersection des deux perpendiculaires détermine le centre de l'arc de cercle à dessiner. On note que, même si la longueur R est la même dans les deux cas, (b) et (c), les rayons des arcs à dessiner sont totalement différents.
