Différentes positions des axes isométriques

Suivant les besoins de l'illustration, on peut placer les axes isométriques à n'importe quelle position (figure 16.9), pourvu qu'ils forment entre eux un angle de 120° deux à deux.

Figure 16.9
Positions des axes isométriques

Le choix des directions des axes isométriques est déterminé soit par la position où l'objet est habituellement observé (figure 16.10), soit par la position qui décrit le mieux les détails de l'objet. Si cela est possible, on tient compte de ces deux recommandations.

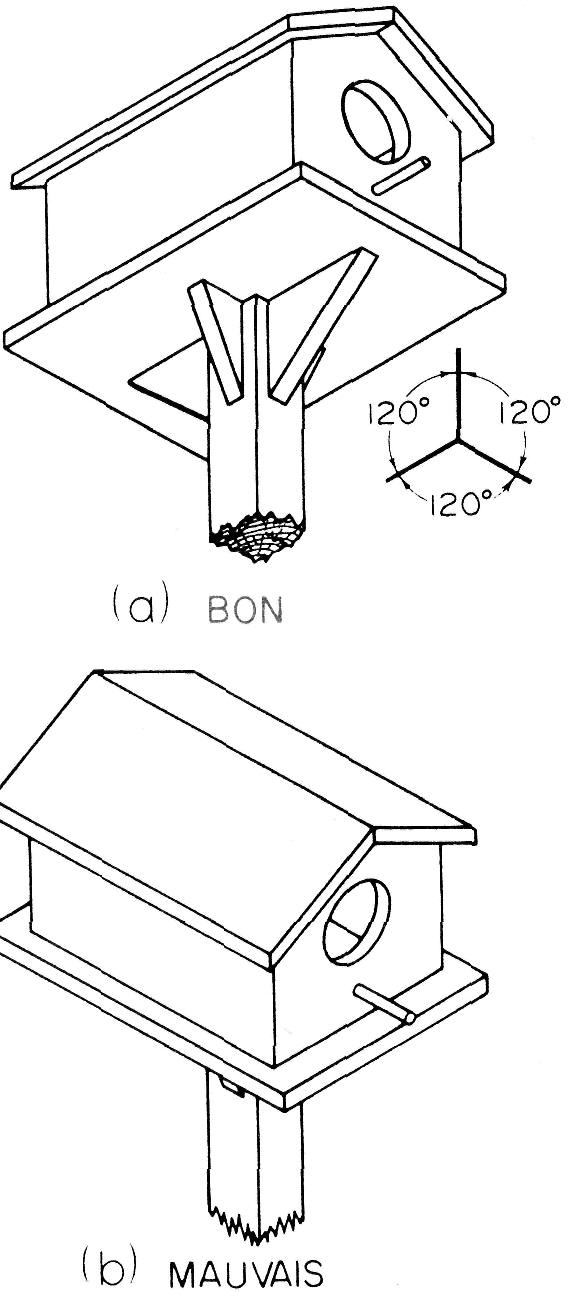

Figure 16.10
Un objet vu sous un angle naturel

Si la forme de l'objet est très allongée, on obtiendra un meilleur effet visuel en le dessinant à la position horizontale (figure 16.11).

Figure 16.11
Préférence pour la position horizontale d'un axe long
